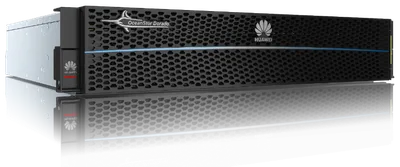

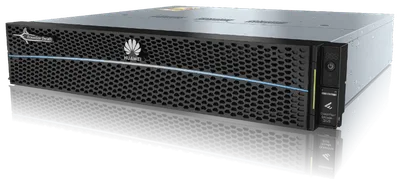

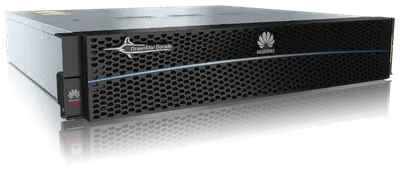

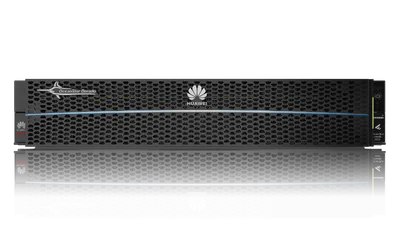

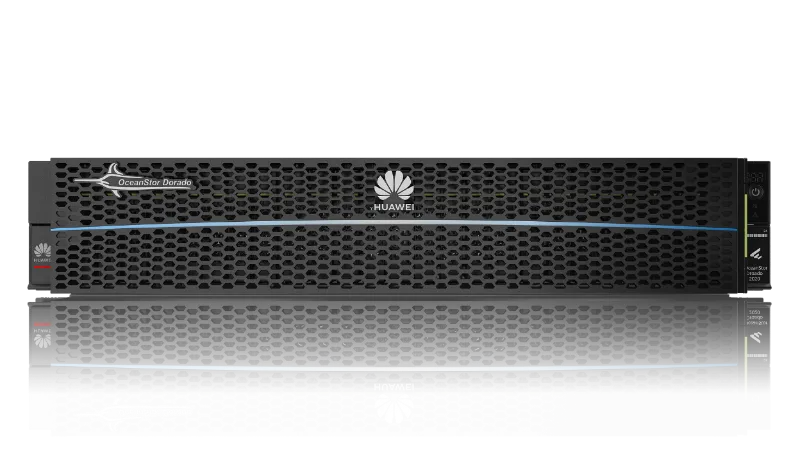

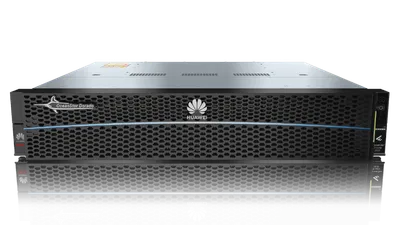

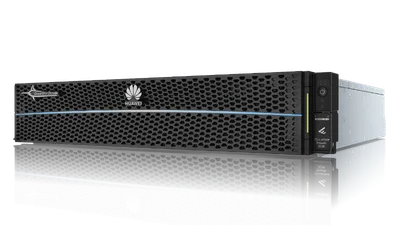

HUAWEI OceanStor Dorado 2020 2U Dual Controllers SAS AC/240V HVDC 64GB Cache 8x1Gb ETH 4x10Gb ETH

Vorteile auf einen Blick

• Dual-Controller mit 64 GB Cache, erweiterbar auf bis zu 256 GB bei Controller-Erweiterung
• 25 Einschübe für 2,5-Zoll-SAS-SSDs mit Kapazitäten von 960 GB bis 7,68 TB
• FC und iSCSI über 8× 1GbE- und 4× 10GbE-Anschlüsse inklusive Multi-Mode SFP+
• RAID-TP toleriert gleichzeitige Ausfälle von bis zu drei SSDs
• Bis zu 200 SSDs und 2048 LUNs in der maximalen Konfiguration

Konnektivität und Protokolle

Das System stellt Front-End-Porttypen für 8/16/32 Gbps FC sowie 1/10/25 GbE bereit und unterstützt damit flexible Anbindungen an Fibre-Channel- und Ethernet-basierte Speichernetzwerke. In der vorliegenden Konfiguration sind acht 1GbE-Ports und vier 10GbE-Ports inklusive Multi-Mode SFP+ enthalten. Die maximale Anzahl an Front-End-Ports pro Controller-Gehäuse beträgt 28, und bis zu vier hot-swap-fähige I/O-Module lassen sich pro Controller-Gehäuse einsetzen. Als unterstützte Speicherprotokolle fungieren FC und iSCSI.

Speicherkapazität und RAID-Schutz

Das Back-End arbeitet mit SAS 3.0 und verfügt über vier SAS-3.0-Ports. Insgesamt 25 Laufwerkseinschübe für 2,5-Zoll-SAS-Laufwerke stehen im Gehäuse zur Verfügung. Unterstützte SSD-Kapazitäten umfassen 960 GB, 1,92 TB, 3,84 TB und 7,68 TB als SAS-SSDs, wobei das System bis zu 200 SSDs verwalten kann. Die maximal konfigurierbare Anzahl an LUNs liegt bei 2048. Neben RAID 5, RAID 6 und RAID 10 unterstützt das System RAID-TP, das gleichzeitige Ausfälle von drei SSDs toleriert.

Design und Stromversorgung

Das 2U-Gehäuse misst 86,1 mm in der Höhe, 447 mm in der Breite und 410 mm in der Tiefe. Das Gewicht inklusive Laufwerken beträgt maximal 22,65 kg für das SAS-Controller-Gehäuse und maximal 20 kg für das SAS-SSD-Gehäuse. Die Controller-Gehäuse-Stromversorgung arbeitet mit 200 V bis 240 V AC bei ±10 % sowie 192 V bis 288 V DC. Die Disk-Gehäuse-Stromversorgung unterstützt 100 V bis 240 V AC bei ±10 % sowie 192 V bis 288 V DC. Die zulässige Betriebsfeuchte liegt zwischen 10 % RH und 90 % RH.

Controller-Erweiterbarkeit

In der Auslieferung ist das System mit zwei Controllern und 64 GB Cache in Dual-Controller-Konfiguration ausgestattet. Die maximale Controlleranzahl beträgt acht, und der Cache lässt sich bei Controller-Erweiterung von 64 GB auf bis zu 256 GB anheben. Diese Skalierbarkeit ermöglicht es, das Speichersystem an wachsende Leistungsanforderungen anzupassen, ohne die bestehende Gehäusebasis auszutauschen.
