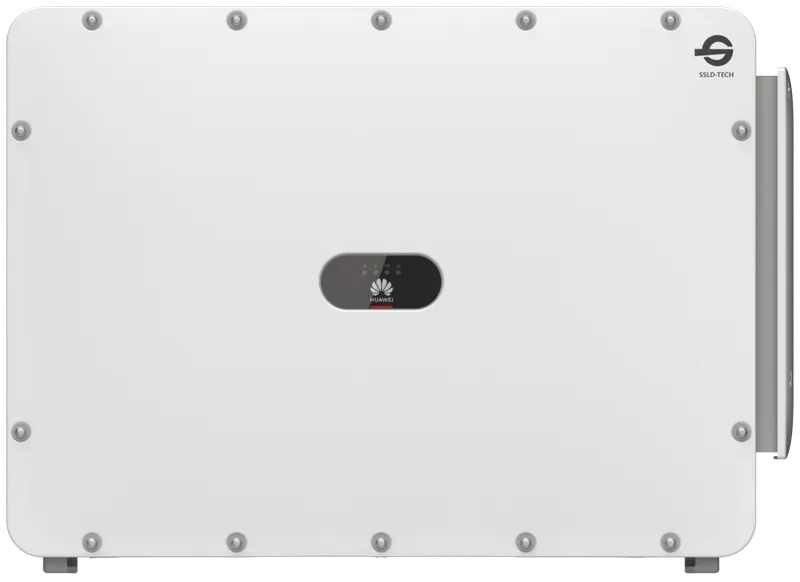

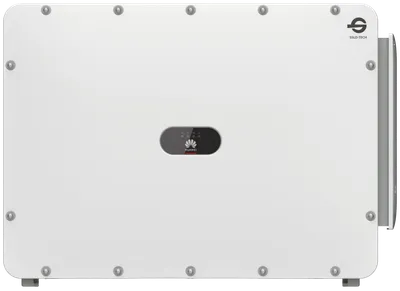

Huawei Inverter Huawei 330kW, on-grid, three-phase, 6 mppt, no display, no wifi

Vorteile auf einen Blick

• 330 kW Nenn-Wirkleistung bei 40 °C mit bis zu 366 kVA Scheinleistung
• Sechs MPPTs mit bis zu 60,2 A Eingangsstrom pro MPPT und zehn Eingängen je MPPT
• 99,01 % maximaler Wirkungsgrad bei transformatorloser Topologie
• Smart Air Cooling mit selbstreinigenden Lüftern für zuverlässigen Dauerbetrieb
• IP66 und C5-Medium-Korrosionsschutz für anspruchsvolle Umgebungen
• Ethernet, CAN und L5 MBUS mit 1.000 m Powerline-Kommunikationsreichweite

Leistung & Effizienz

Der Wechselrichter liefert eine Nenn-Wirkleistung von 330.000 W bei 40 °C und 300.000 W bei 50 °C. Die maximale Scheinleistung beträgt 366.000 VA bei einer Nenn-AC-Spannung von 800 V und einem maximalen AC-Strom von 265 A. Auf der DC-Seite unterstützt das Gerät eine maximale Spannung von 1.500 V mit einem Betriebsbereich von 800 V bis 1.500 V. Der Nennleistungs-Spannungsbereich liegt bei 1.100 V bis 1.500 V, der maximale DC-Strom bei 218,5 A.

Der maximale Wirkungsgrad erreicht 99,01 %, der Wirkungsgradkurvenbereich erstreckt sich von 95 % bis 100 %. Die Gesamtharmonische Verzerrung (THDi) liegt bei ≤ 1,5 % im Nennbetrieb und darunter bei unter 1 %, der DC-Strominjektionsanteil (DCI) bei unter 0,5 %. Der Wechselrichter ist mit gängigen PV-Modulen kompatibel und erreicht volle Leistung bei einem SCCR von ≤ 0,7. Die Energieertragssteigerung beträgt 1 % bis 2 %.

Schutz & Sicherheit

AC-Überstromschutz, DC-Polaritätsschutz, Isolationswiderstandserkennung und Reststromschutz sind integriert. DC- und AC-Überspannungsschutz sind jeweils als Typ II ausgeführt. Der Schutzgrad beträgt IP66, der Korrosionsschutz C5-Medium, und die Salznebel-Korrosionsbeständigkeit ist als C5-H zertifiziert. Die Verfügbarkeit ist mit >99,999 % TÜV NORD-zertifiziert. Der Wechselrichter erfüllt die Normen GB/T 34120, GB/T 34133 und IEC/EN62477-1.

Kommunikation & Anbindung

Die Kommunikation erfolgt über Ethernet, CAN und L5 MBUS-Powerline-Kommunikation mit einer Reichweite von 1.000 m. Ein USB-Anschluss ist vorhanden, auf ein Display und ein WLAN-Modul wurde verzichtet. Der einstellbare Leistungsfaktorbereich reicht von -1 bis +1. Die O&M-Effizienz verbessert sich um 80 %, die O&M-Zeit wird um 26,6 % reduziert.

Umgebungsbedingungen & Konstruktion

Der Betriebsbereich umfasst Temperaturen von -25 °C bis 60 °C und relative Luftfeuchtigkeit von 0 bis 100 % (nicht kondensierend). Bis zu einer Höhe von 4.700 m erfolgt kein Derating. Die Kühlung wird durch Smart Air Cooling mit selbstreinigenden Lüftern realisiert. Die Abmessungen betragen 1.000 x 1.200 x 400 mm bei einem Gewicht von ≤ 200 kg. DC- und AC-Anschlüsse verwenden OT/DT-Klemmen. Für die Toleranz gegenüber Tag-Nacht-Temperaturschwankungen ist ein integriertes Streckziehen vorgesehen. Die Topologie ist transformatorlos.
