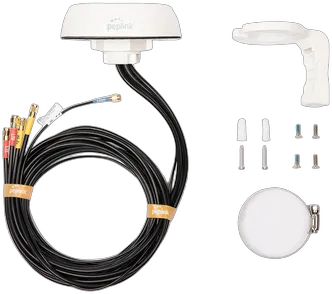

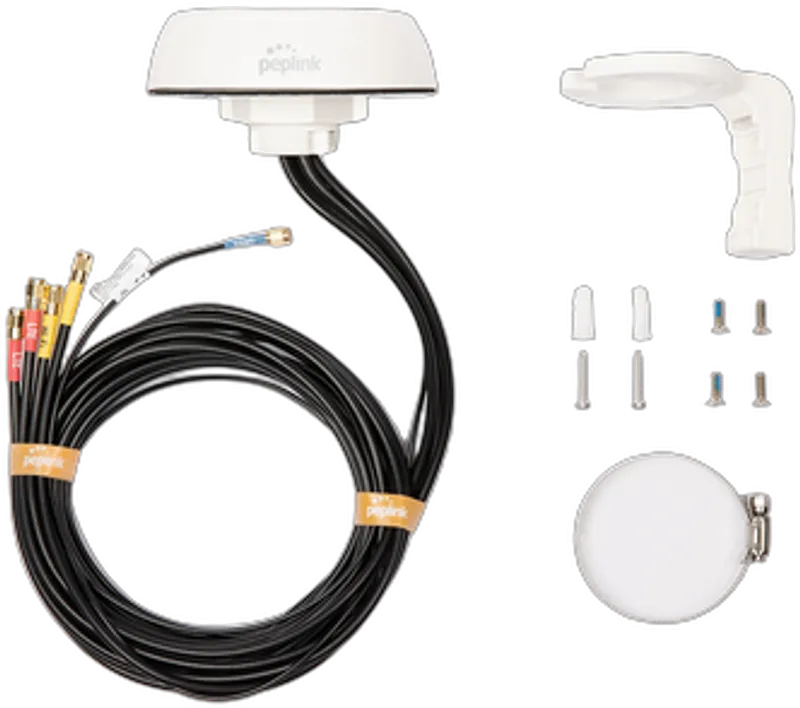

Peplink Mobility 22G 5-in-1 Mobilfunk- und WLAN-Antenne mit GPS-Empfänger
Die Mobility 22G-Antenne von Peplink ist ein 5-in-1-Antennensystem, das 2x2 MIMO-Mobilfunkkonnektivität, Dualband-Wi-Fi und einen GPS-Empfänger in einem einzigen Gehäuse vereint. Entwickelt für mobile Anwendungen, deckt sie einen breiten Mobilfunkfrequenzbereich von 600 bis 6000 MHz ab und ist 5G-ready.
- 5-in-1
- Mobilfunk-, Wi-Fi- und GPS-Antenne in einem kom…
- 2x2 MIMO Mobilfunk
- für hohe Bandbreite und zuverlässige Verbindung
- 5G-ready
- Unterstützung der LTE-Bänder B1 bis B86 und der…
- Dualband-Wi-Fi
- Abdeckung von 2,4 GHz und 5 GHz für flexible dr…
Value Add — wenn Sie mögen
Autorisierter Peplink E-Tailer
Peplink Certified Gold Partner
Peplink Certified Engineer (PCE) — Johannes Fickeis, Christian Heckel
Peplink Certified Associate (PCA) — Johannes Fickeis, Christian Heckel
Peplink Certified Sales Specialist (PCSS) — Johannes Fickeis, Christian Heckel- PCE TrainerPCE Trainer — Johannes Fickeis
- Hosted FusionHub & SpeedFusion
- InControl-Management
- Rollout & Konfiguration
Mehr erfahren
Sie können dieses Produkt komplett selbst umsetzen. Wenn Sie möchten, unterstützen wir Sie im Hintergrund — Konfiguration, Rollout, gehostetes FusionHub / SpeedFusion und InControl-Management. Ihre Kundenbeziehung bleibt bei Ihnen.
Beschreibung
Highlights auf einen Blick
- 5-in-1: Mobilfunk-, Wi-Fi- und GPS-Antenne in einem kompakten Gehäuse integriert
- 2x2 MIMO Mobilfunk: für hohe Bandbreite und zuverlässige Verbindung
- 5G-ready: Unterstützung der LTE-Bänder B1 bis B86 und der 5G-Bänder n1 bis n99
- Dualband-Wi-Fi: Abdeckung von 2,4 GHz und 5 GHz für flexible drahtlose Installationen
- GPS mit Hochleistungs-LNA: 28-dB-LNA-Verstärker für präzise Standortverfolgung
- IP68-Gehäuse: widerstandsfähig gegen raue Umgebungen und UV-Strahlung
- Keine Groundplane erforderlich: vereinfachte Installation ohne benötigte Groundplane
Mobilfunk- und Wi-Fi-Konnektivität
Die Mobility 22G-Antenne integriert zwei LTE/5G-Mobilfunkelemente, die im 2x2 MIMO-Betrieb im Frequenzbereich von 600–6000 MHz arbeiten. Sie unterstützt die LTE-Bänder B1 bis B86 mit Ausnahme von B31, B72, B73, B87 und B88 sowie die 5G-Bänder n1 bis n99. Der Mobilfunkgewinn beträgt 1,2 dBi bei 617–960 MHz, 5,7 dBi bei 1710–2700 MHz, 5,6 dBi bei 3400–4200 MHz und 6,0 dBi bei 5000–6000 MHz.
Der Wi-Fi-Teil deckt die Bänder 2400–2500 MHz und 5000–6000 MHz ab, mit einem Gewinn von 4,8 dBi im 2,4-GHz-Band. Der TOS (VSWR) liegt bei unter 2,5 über 85 % des Bandes, die Eingangsimpedanz beträgt 50 Ω und die Polarisation ist linear. Die zulässige Eingangsleistung beträgt 10 W.
GPS-Empfänger und LNA
Der integrierte GPS-Empfänger verfügt über einen LNA-Verstärker mit einem Gewinn von 28 ±3 dB und einem maximalen Rauschfaktor von 1,5 dB bei 3,3 V. Der GPS-Spitzengewinn beträgt 0,5 dBi bei 1575 MHz und 1,6 dBi bei 1602 MHz. Die Betriebsspannung des GPS-Schaltkreises liegt bei 3,3 V mit einem Stromverbrauch von 8,5 ±2,5 mA, und der Ausgangsreflexionsverlust beträgt maximal 10 dB.
Design und Robustheit
Das Antennengehäuse besteht aus UV-stabilem PC+ABS-Material und ist in Schwarz oder Weiß erhältlich. Die Schutzart IP68 gewährleistet Widerstandsfähigkeit gegen Wasser und Staub für anspruchsvolle Umgebungen. Die Antenne ist salznebelbeständig nach den Normen MIL-STD 810F und ASTM 8117 sowie windbeständig bis 220 km/h. Die UV-Beständigkeit ist nach UL 746C (F1, Langzeit-UV-Belastung) zertifiziert.
Die Gehäusehöhe beträgt ohne Gewinde 36 mm bei einem Durchmesser von 130 mm. Die Montage auf einer Platte erfordert ein Loch von 43 mm und akzeptiert eine Plattendicke von bis zu 15 mm. Für den Betrieb der Antenne ist keine Groundplane erforderlich.
Kabel und Anschlüsse
Die Mobilfunk- und Wi-Fi-Kabel sind vom Typ CFD-200 mit einem Durchmesser von 5,0 mm und einem UV-beständigen, halbmatten PVC-Mantel. Die Dämpfung dieses Kabels beträgt 0,33 dB/m bei 900 MHz, 0,49 dB/m bei 2000 MHz, 0,55 dB/m bei 2500 MHz und 0,87 dB/m bei 5800 MHz. Das GPS-Kabel ist vom Typ RG-174 mit einem Durchmesser von 2,7 mm und weist eine Dämpfung von 3,4 dB/m bei 1000 MHz und 4,9 dB/m bei 1800 MHz auf.
Die Mobilfunk-/5G- und GPS-Anschlüsse sind vom Typ SMA-Stecker, während der Wi-Fi-Anschluss ein RP-SMA-Stecker ist. Die Entflammbarkeit des Kabels entspricht der Norm UL 758 (VW-1) und die des Gehäuses der Norm UL 94 HB.
Konformität und Zertifizierungen
Die Mobility 22G-Antenne entspricht den Richtlinien RoHS, REACH und WEEE. Die UL-Zertifizierungen umfassen UL 758 (VW-1) für die Entflammbarkeit des Kabels, UL 94 HB für die Entflammbarkeit des Gehäuses und UL 746C (F1) für die Langzeit-UV-Beständigkeit. Der Betriebstemperaturbereich erstreckt sich von -40 °C bis 80 °C, identisch mit dem Lagertemperaturbereich.
Technische Daten
| Kabeltyp Mobilfunk/Wi-Fi | CFD-200 |
| Dämpfung Mobilfunk-/Wi-Fi-Kabel (900 MHz) | 0,33 dB/m |
| Dämpfung Mobilfunk-/Wi-Fi-Kabel (2000 MHz) | 0,49 dB/m |
| Dämpfung Mobilfunk-/Wi-Fi-Kabel (2500 MHz) | 0,55 dB/m |
| Dämpfung Mobilfunk-/Wi-Fi-Kabel (5800 MHz) | 0,87 dB/m |
| Durchmesser Mobilfunk-/Wi-Fi-Kabel | 0,2" / 5,0 mm |
| Mantel Mobilfunk-/Wi-Fi-Kabel | halbmatten, UV-beständigen PVC |
| Kabeltyp GPS | RG-174 |
| Dämpfung GPS-Kabel (1000 MHz) | 3,4 dB/m |
| Dämpfung GPS-Kabel (1800 MHz) | 4,9 dB/m |
| Durchmesser GPS-Kabel | 0,1" / 2,7 mm |
| Mantel GPS-Kabel | halbmatten, UV-beständigen PVC |
| Mobilfunk-/5G-Anschluss | SMA-Stecker |
| Wi-Fi-Anschluss | RP-SMA-Stecker |
| GPS-Anschluss | SMA-Stecker |
| Antennenelemente | 2x LTE/5G |
| Mobilfunk-Frequenzbereich | 600-6000 MHz |
| Mobilfunkgewinn (617-960 MHz) | 1,2 dBi |
| Mobilfunkgewinn (1710-2700 MHz) | 5,7 dBi |
| Mobilfunkgewinn (3400-4200 MHz) | 5,6 dBi |
| Mobilfunkgewinn (5000-6000 MHz) | 6,0 dBi |
| Wi-Fi-Frequenzbereich (2,4 GHz) | 2400-2500 MHz |
| Wi-Fi-Gewinn (2400-2500 MHz) | 4,8 dBi |
| Wi-Fi-Frequenzbereich (5 GHz) | 5000-6000 MHz |
| Unterstützte LTE-Bänder | B1 bis B86 (außer B31, B72, B73, B87, B88) |
| Unterstützte 5G-Bänder | n1 bis n99 |
| TOS (VSWR) | < 2,5 über 85 % des Bandes |
| Zulässige Leistung | 10 W |
| Eingangsimpedanz | 50 Ω |
| Polarisation | linear |
| MIMO | 2x2 |
| Groundplane erforderlich | nicht erforderlich |
| GPS-Spitzengewinn (1575 MHz) | 0,5 dBi |
| GPS-Spitzengewinn (1602 MHz) | 1,6 dBi |
| LNA-Gewinn | 28 ±3 dB |
| Rauschfaktor | 1,5 dB max. bei 3,3 V |
| Betriebsspannung (GPS) | 3,3 V |
| Stromaufnahme (GPS) | 8,5 ±2,5 mA bei 3,3 V |
| Ausgangsreflexionsverlust (GPS) | 10 dB max. |
| Schutzart | IP68 |
| Betriebstemperatur | -40 °C bis 80 °C |
| Lagertemperatur | -40 °C bis 80 °C |
| Salznebelbeständigkeit | MIL-STD 810F / ASTM 8117 |
| UV-Beständigkeit | UL 746C (F1) |
| Windbeständigkeit | 220 km/h |
| Höhe (ohne Gewinde) | 36 mm |
| Durchmesser | 130 mm |
| Montageloch-Durchmesser | 43 mm |
| Maximale Plattendicke | 15 mm |
| Radom-Material | UV-stabiles PC+ABS |
| Farboptionen | Schwarz oder Weiß |
| Verpackungsmaße | 226 x 215 x 109 mm |
| Entflammbarkeit des Kabels | UL 758 (VW-1) |
| Entflammbarkeit des Gehäuses | UL 94 HB |
| Zertifizierungen | RoHS, REACH, WEEE |
