Poynting · Antennen · LTE/GSM · Mast/Wand · A-OMNI-0121-V3 · weiß · SMA (M) · 2,4dbi Rundstrahl/Wand · 8m Kabel · SMA-M "LTE"

Vorteile auf einen Blick

• Omnidirektional: Rundstrahlcharakteristik für 360°-Abdeckung ohne gezielte Ausrichtung
• Breitbandig: deckt GSM 900, GSM 1800/UMTS und LTE-Frequenzbänder in einer Antenne ab
• Außenfähig: IP65-Schutzart und IK08-Schlagfestigkeit für Witterungsbeständigkeit
• Kompakt: 590 mm Höhe bei 0,57 kg Gewicht
• Flexibel montierbar: Mast- und Wandmontage mit derselben Einheit
• Fertig verkabelt: 8 m HDF-195-Kabel mit SMA(M)-Stecker inklusive

Frequenzabdeckung & Übertragungseigenschaften

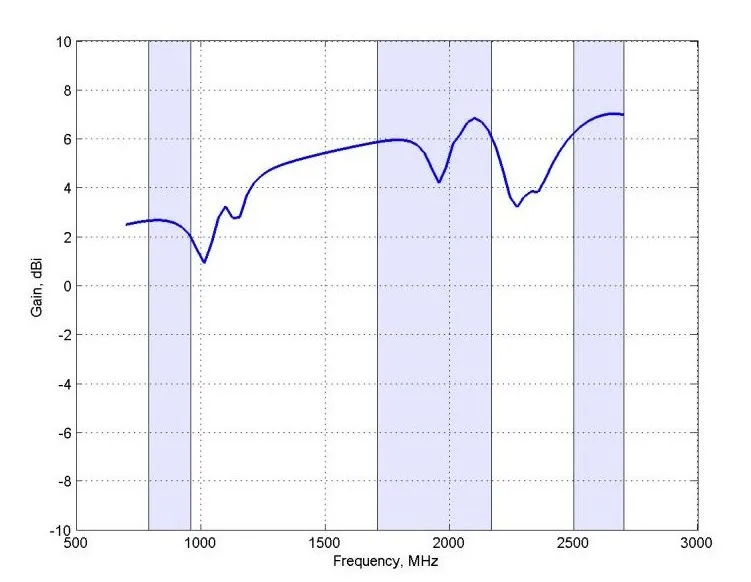

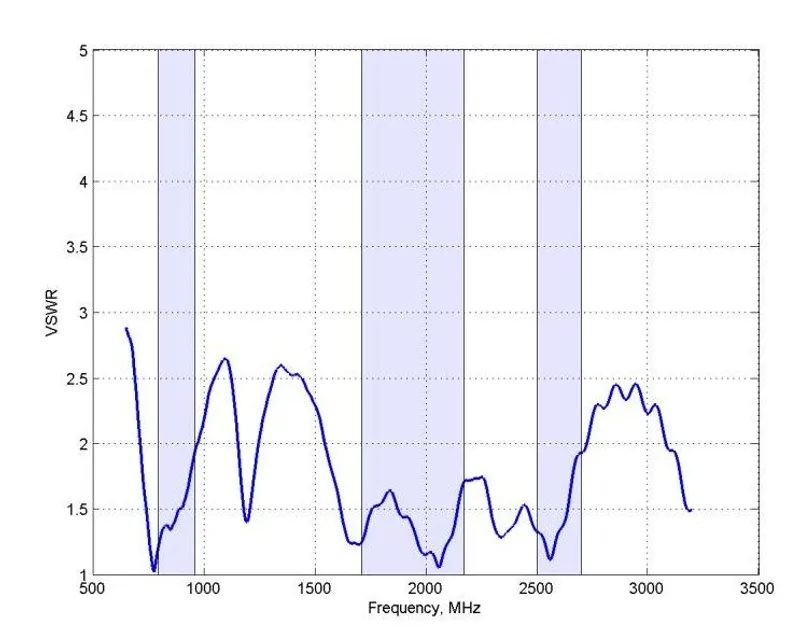

Die Antenne arbeitet in drei Frequenzbereichen: 690–960 MHz, 1710–2170 MHz und 2300–2700 MHz. Der Gewinn beträgt 1,8 dBi im unteren Band, 6 dBi im mittleren Band und 5 dBi im oberen Band. Die Polarisation ist linear vertikal, die Eingangsimpedanz beträgt 50 Ohm (nominal). Das Stehwellenverhältnis bleibt über 90 % der Bänder unter 2:1. Die maximale Speiseleistung beträgt 10 W.

Unterstützt werden zellulare Technologien wie LTE, 2G, 3G und 4G. Die Antenne ist mit einer Vielzahl von 5G- und LTE/4G-Frequenzbändern kompatibel und deckt einen zellularen Frequenzbereich von 698 bis 2700 MHz ab. Ein DC-Kurzschluss ist vorhanden. Die Antenne verfügt über einen Port und arbeitet als SISO-Antenne.

Gehäuse & Umgebungsbedingungen

Das Radom besteht aus halogenfreiem ABS und ist mit der Entflammbarkeitsklasse UL 94-HB bewertet. Die Schutzart IP65 schützt das Gehäuse gegen das Eindringen von Staub und Wasser. Die Schlagfestigkeit ist mit IK 08 bewertet. Die Antenne hält Windgeschwindigkeiten bis 160 km/h stand und arbeitet bei Temperaturen von -40°C bis +70°C sowie relativer Luftfeuchtigkeit bis zu 98 %.

Die Salzsprühnebelbeständigkeit ist nach MIL-STD 810F/ASTM B117 zertifiziert. Die Lagertemperatur reicht ebenfalls von -40°C bis +70°C bei einer Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Diese Eigenschaften qualifizieren die Antenne für den Einsatz im Außen- und Innenbereich.

Montage & Anschluss

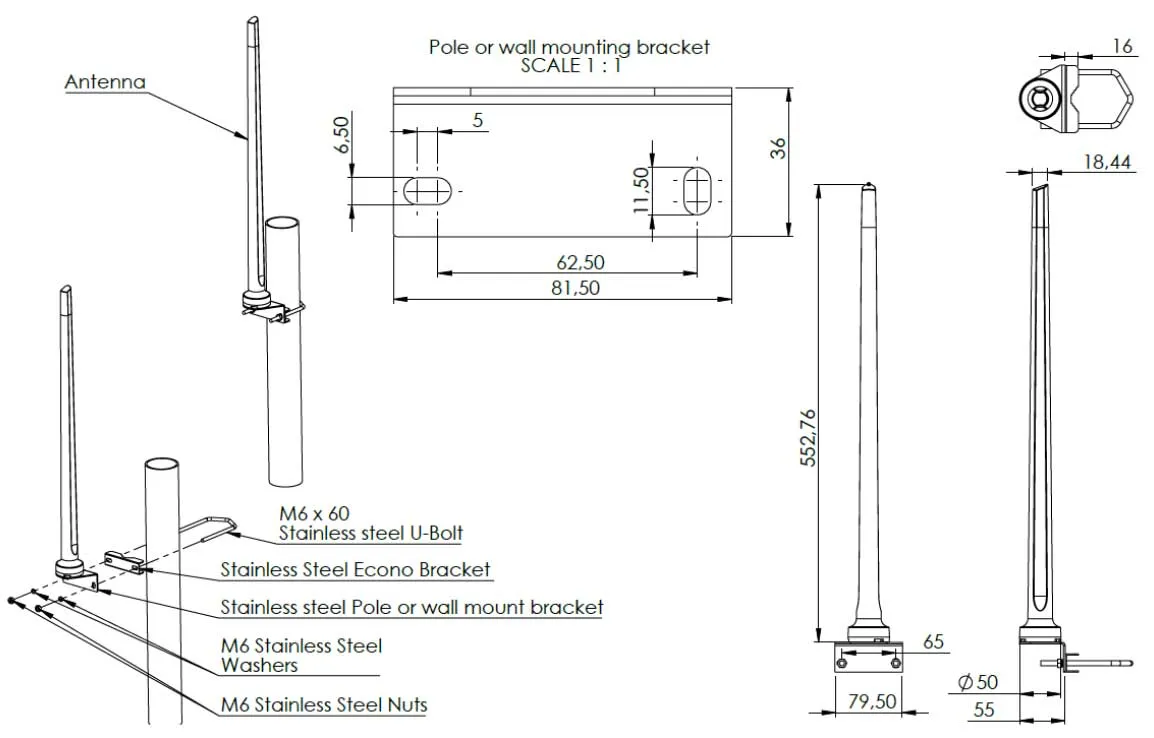

Die Antenne lässt sich an Masten oder an Wänden montieren. Ein 8 m langes HDF-195-Koaxialkabel ist fest angeschlossen und mit einem SMA(M)-Stecker versehen. Der Kabelverlust beträgt 0,385 dB/m bei 900 MHz, 0,565 dB/m bei 1800 MHz und 0,666 dB/m bei 2400 MHz. Die Radomfarbe entspricht Pantone Cool Gray (1C) beziehungsweise RAL 7047, die Endkappen sind in Schwarz ausgeführt.

Anwendungsbereiche umfassen IoT-M2M- und Smart-Meter-Anwendungen sowie den Einsatz als zellulare Antenne in urbanen und ländlichen Gebieten. Die Antenne erhöht die Konnektivitätsstabilität und eignet sich für Maschine-zu-Maschine-Kommunikation über GSM-Netzwerke.
