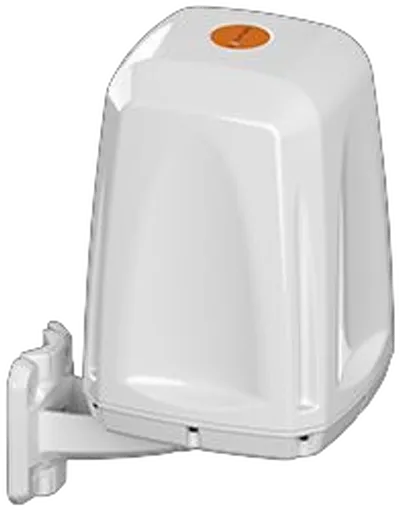

Poynting · Antennen · 5G/LTE · Mast/Wand ·A-EPNT-0004-V1-17 · weiß · SMA (F), Rundstrahlantenne

Vorteile auf einen Blick

• Breitbandige 5G/LTE-Abdeckung von 617 bis 4200 MHz mit 4x4 MIMO über vier Ports
• Kreuzpolarisierte Antennenelemente (±45°) für verbesserte Signalperformance
• Dual-Band-Wi-Fi für 2,4 GHz und 5 bis 7,2 GHz mit 2,2 dBi Gewinn
• Integrierte GPS-Antenne mit 21 ± 2 dBi Gewinn und integriertem Rauschfilter
• Robustes IP67- und IK10-Gehäuse aus UV-stabilem ASA-Material
• Flexible Montage an Wand, Mast und auf Oberflächen

Performance & Antennentechnik

Die EPNT-4 vereint mehrere Antennentypen in einem Gehäuse. Die vier zellularen 5G/LTE-Antennen arbeiten breitbandig von 617 bis 4200 MHz und decken die Frequenzbänder 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz sowie 3400–4200 MHz ab. Die Antennenelemente sind kreuzpolarisiert (±45°), was die Gesamtleistung der Antenne verbessert. Der maximale Gewinn erreicht 3 dBi im Bereich 1710–2700 MHz, 2 dBi bei 1427–1517 MHz und 1 dBi bei 617–960 MHz.

Zusätzlich sind zwei Wi-Fi-Antennen für die Frequenzbereiche 2400–2500 MHz und 5000–7200 MHz integriert, jeweils mit einem maximalen Gewinn von 2,2 dBi. Eine weitere GPS-Antenne arbeitet bei 1575,42 MHz bzw. 1600 MHz mit einem maximalen Gewinn von 21 ± 2 dBi. Die GPS-Antenne verfügt über eine Rauschzahl von ≤1,5 dB und eine Filter-Ausbanddämpfung von mindestens 12 dB bei f0+50 MHz sowie mindestens 16 dB bei f0−50 MHz.

Gehäuse & Umweltschutz

Das Gehäuse der EPNT-4 ist nach IP67 staub- und wasserdicht sowie nach IK10 stoßfest zertifiziert. Das Radom besteht aus UV-stabilem ASA-Material in der Farbe Brilliant White (Pantone P 179-1C). Die Antenne ist nach MIL-STD 810G und ASTM B117 gegen Salzsprühtest beständig und damit für korrosive Umgebungen geeignet. Die Gehäuse-Flammbarkeitsklasse ist UL 94-HB.

Der zulässige Betriebstemperaturbereich reicht von −40 °C bis +80 °C, die relative Luftfeuchte im Betrieb bis zu 98 %. Die Antenne übersteht Windgeschwindigkeiten bis 220 km/h; die im Lieferumfang enthaltene Halterung ist bis 190 km/h ausgelegt, optionale Halterungen und Oberflächenmontagen bis 220 km/h.

Montage & Installation

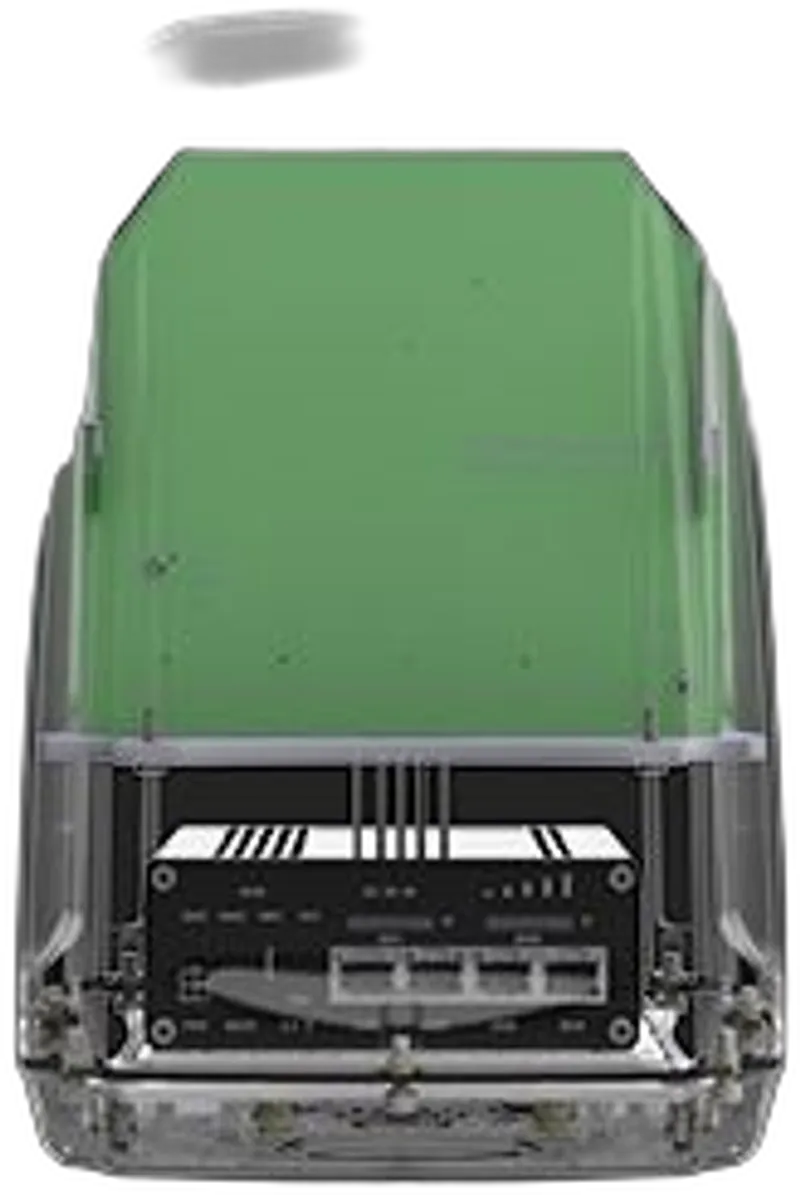

Die EPNT-4 unterstützt Wand-, Mast- und Oberflächenmontage. Im Gehäuse ist ein Fach für einen Router mit maximalen Abmessungen von 140 mm × 120 mm × 50 mm untergebracht. Die Koaxialkabel vom Typ RTK-031 sind 150 mm lang und weisen bei 1500 MHz ein Dämpfungsmaß von 0,71 dB/m auf. Die Anschlüsse für LTE und GPS sind als RA SMA (M) ausgeführt, die Wi-Fi-Anschlüsse als RA RPSMA (M). Die Eingangsimpedanz beträgt 50 Ohm (nominal), die maximale Speiseleistung 10 W, und das Stehwellenverhältnis liegt unter 3:1.

Konformität & Zertifizierungen

Die EPNT-4 erfüllt die RoHS-Richtlinie 2011/65/EU, ist nach ISO 9001:2015 zertifiziert und trägt das CE-Kennzeichen. Die Umweltspezifikationen umfassen IP67, IK10, MIL-STD 810G, ASTM B117 und UL 94-HB. Auf die Antenne gewährt Poynting eine Garantie von 24 Monaten.
