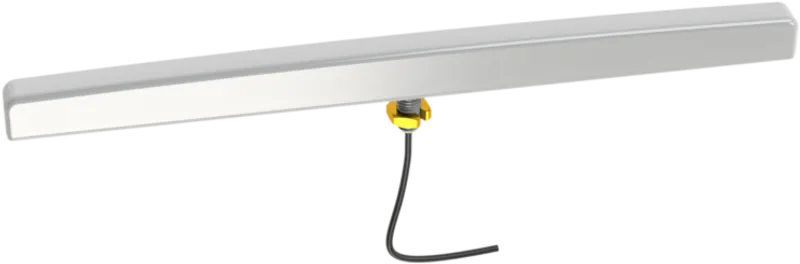

Poynting · Antennen · LTE/GSM · M2M/IoT · A-DASH-0001-01 · weiß · RA-SMA (M) · 4dbi Omni Dash LTE Antenne · RA-SMA - Male · 1 Meter Kabel

Vorteile auf einen Blick

• Omnidirektional: gleichmäßige Signalabstrahlung für 360°-Abdeckung
• Breitbandig: deckt 690 bis 2700 MHz über zwei Frequenzbänder ab
• Niedrigprofil-Design: nur 258 mm lang und 13 mm tief
• Robust: IP65-Schutzart für Innen- und Außeneinsatz
• Vielseitige Montage: Kleberückseite oder M8-Spigot mit Messingmutter

Design und Montage

Die Antenne misst 258 mm × 13 mm × 34 mm und wiegt 0,06 kg. Das Radom besteht aus ABS/PC-Kunststoff in der Farbe Pantone Cool Gray 1C und trägt die Entflammbarkeitsklasse UL 94-HB. Die Montage erfolgt wahlweise über eine Kleberückseite oder einen M8 × 17 mm Spigot mit M8-Messingmutter, was eine flexible Installation an unterschiedlichen Oberflächen ermöglicht.

Leistung und Frequenzabdeckung

Die DASH-1 arbeitet in zwei Frequenzbändern: 690 bis 960 MHz mit einem maximalen Gewinn von 1 dBi sowie 1710 bis 2700 MHz mit einem maximalen Gewinn von 4 dBi. Die VSWR liegt unter 3:1 über 90 % der Bänder. Die maximale Einspeiseleistung beträgt 10 W bei einer nominalen Eingangsimpedanz von 50 Ohm. Das HDF-195-Koaxialkabel hat eine Dämpfung von 0,78 dB/m bei 600 MHz und steigt auf 1,6 dB/m bei 2400 MHz.

Umwelt- und Einsatzbedingungen

Die Antenne ist für den Innen- und Außenbereich zugelassen und bietet IP65-Schutz gegen Wassereintritt. Sie widersteht Salzsprühnebel nach MIL-STD 810F/ASTM B117 und erreicht eine Schlagfestigkeit von IK 08. Die Betriebstemperatur reicht von -40 °C bis +70 °C bei einer relativen Luftfeuchtigkeit von bis zu 98 %. Die Antenne übersteht Windgeschwindigkeiten bis zu 120 km/h. Die Lagertemperatur entspricht dem Betriebsbereich, die Lagerfeuchtigkeit liegt zwischen 5 % und 95 % bei nicht kondensierender Atmosphäre.

Zertifizierungen und Konformität

Die Antenne erfüllt die CE-Norm und ist nach RoHS 2011/65/EU konform. Die Fertigung erfolgt nach ISO 9001:2015. Die Garantiezeit beträgt 24 Monate.
