Poynting · Antennen · 5G/LTE · M2M/IoT · A-PANL-0631-V1-01 · schwarz · 2m SMA (M) · 6dbi Wide-Omni LTE Antenne

Vorteile auf einen Blick

• Ultra-Wideband: abdeckt 617 bis 6000 MHz für umfassende 5G- und LTE-Netzabdeckung
• 6×6 MIMO: sechs Cellular-Ports für erhöhten Durchsatz und Signalzuverlässigkeit
• Kreuzpolarisation: X-Polarised Cellular-Antennen für verbesserte Performance
• Multifunktional: sechs Cellular-, drei Wi-Fi- und ein GNSS/GPS-Port in einem Gehäuse
• Wi-Fi bis 7,2 GHz: unterstützt Wi-Fi 3 bis Wi-Fi 7 über drei Ports
• IP65-Schutz: wetter- und staubfestes Gehäuse für anspruchsvolle Umgebungen

Performance & Durchsatz

Die Antenne deckt den Cellular-Frequenzbereich von 617 bis 6000 MHz ab und unterstützt dabei zahlreiche 5G- und LTE-Bänder. Mit einem Gain von 6 dBi ohne Kabelverlust und 6×6 MIMO über sechs Cellular-Ports liefert sie erhöhten Datendurchsatz und verbesserte Signalzuverlässigkeit. Die kreuzpolarisierten Cellular-Antennen tragen zur verbesserten Performance bei, insbesondere bei reflektierten und gestörten Signalwegen.

Wi-Fi- und GNSS-Funktionalität

Neben den Cellular-Ports verfügt die Antenne über drei Wi-Fi-Ports, die Frequenzbänder von 2,4 bis 2,5 GHz sowie 5,0 bis 7,2 GHz abdecken. Unterstützt werden die Wi-Fi-Standards 802.11g, 802.11n, 802.11ac, 802.11ax und 802.11be, entsprechend Wi-Fi 3 bis Wi-Fi 7. Ein zusätzlicher GNSS/GPS-Port ergänzt die Konnektivität um Satellitenpositionierung, sodass die Antenne neben Cellular auch GPS und Wi-Fi als unterstützte Technologien vereint.

Design & Montage

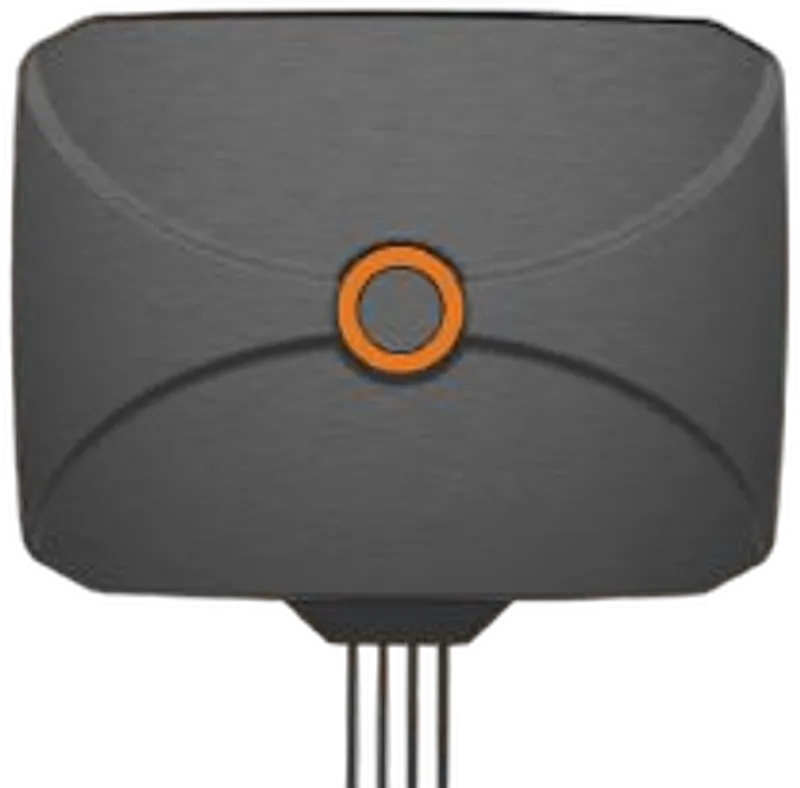

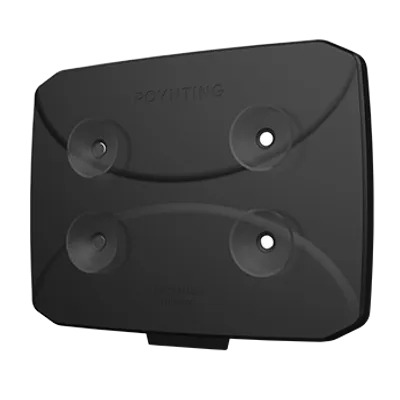

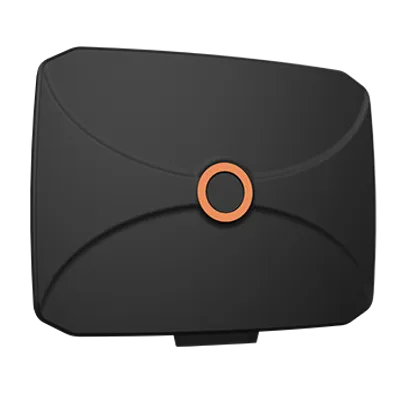

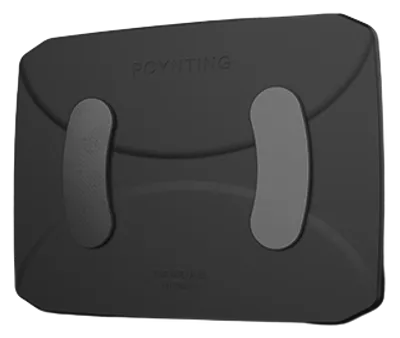

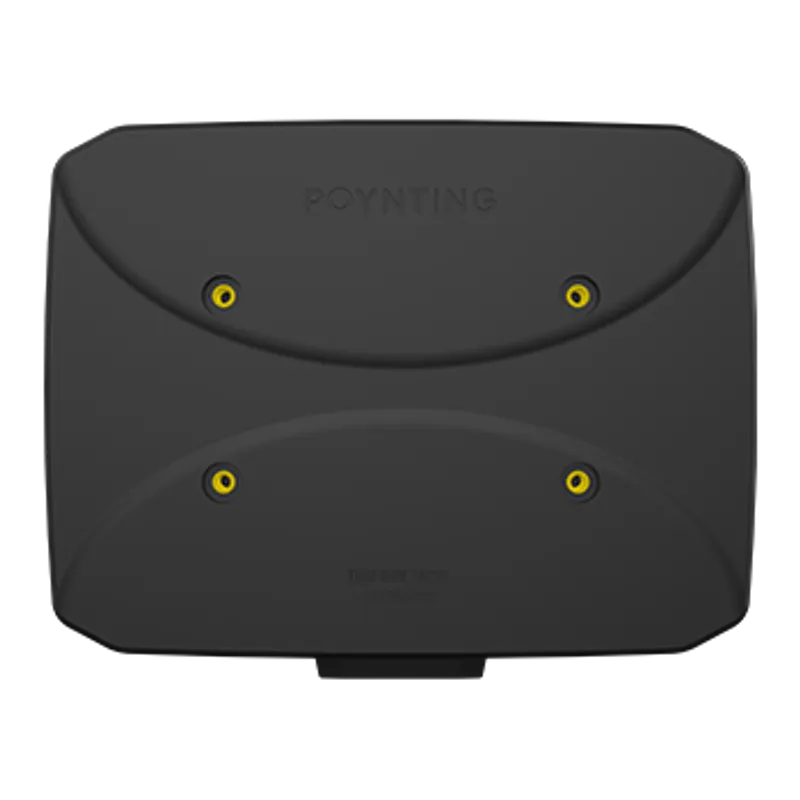

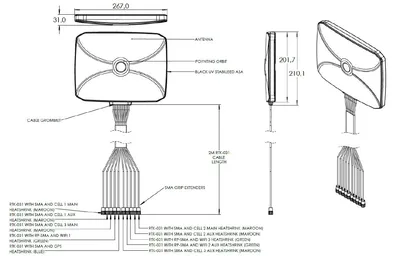

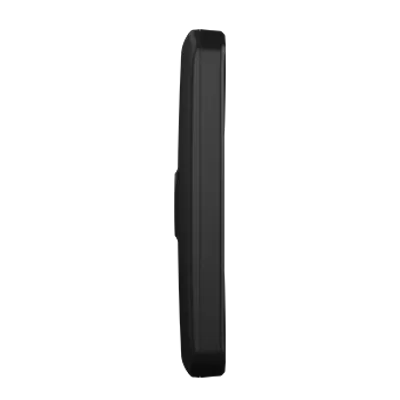

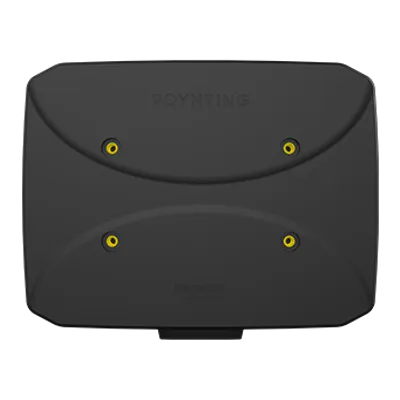

Die Antenne ist als flaches, omnidirektionales Panel ausgeführt und in Schwarz gehalten. Das IP65-klassifizierte Gehäuse schützt vor Witterung und Staub, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Als Montageart ist eine Fenstermontage vorgesehen. Die Anschlüsse verwenden SMA (M)- und RP-SMA (M)-Steckverbinder, die über ein 2 m langes RTK-031-Koaxialkabel geführt werden.

Zulassung & Konformität

Die Antenne verfügt über eine Zulassung nach ECE-Regelung Nr. 10 mit der Genehmigungsnummer E1*10R06/03*10533*00. Der für die Prüfungen zuständige technische Dienst ist Akkodis Germany EMC GmbH. Das Prüfprotokoll trägt das Datum 07.03.2025 und die Nummer P250058. Die Typidentifizierung erfolgt über Bestellnummer und Ausführungsbezeichnung, angebracht auf dem Gehäuse oder am Kabel.

Kompatibilität & Einsatzbereiche

Die Antenne ist für die Anwendungsbereiche Transportation & Mobility sowie Urban & Rural Cellular vorgesehen. Sie unterstützt die Technologien Cellular (LTE/2G/3G/4G/5G), GPS und Wi-Fi. Als kompatibler Router wird der Teltonika RUTM56 genannt.
