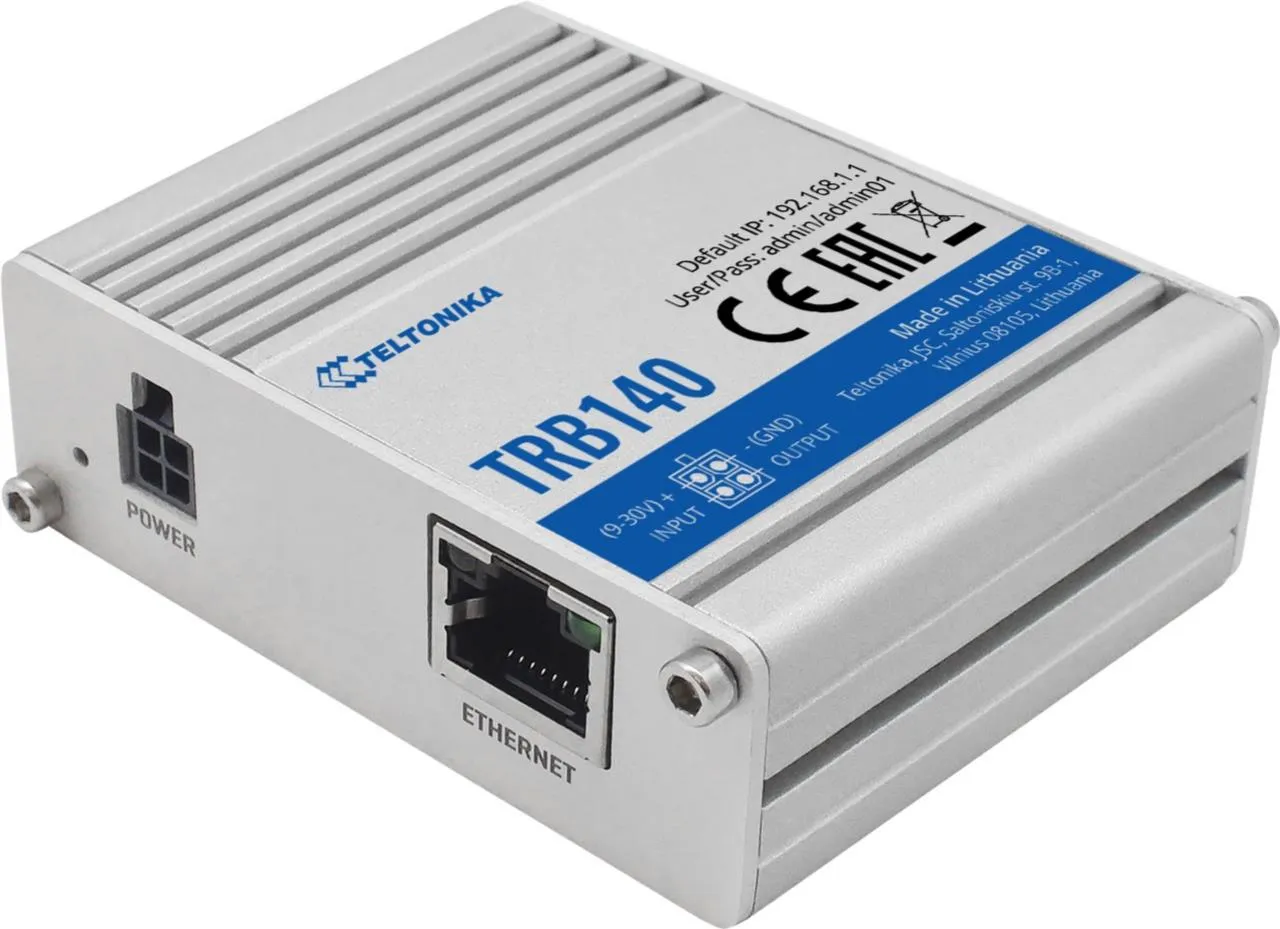

Teltonika TRB140 Industrie-LTE-Cat-4-Gateway-Board mit digitalen Ein-/Ausgängen und USB

Vorteile

• Mobilfunk: 4G LTE Cat 6 bis 300 Mbit/s und 3G bis 42 Mbit/s
• Gigabit-Ethernet: ein RJ45-Port mit 10/100/1000 Mbit/s und Auto MDI/MDIX
• Digitale I/O: zwei konfigurierbare digitale Ein-/Ausgänge am 4-poligen Stromanschluss
• Passives PoE: Stromversorgung über freie Adernpaare des LAN-Ports
• Aluminiumgehäuse: Montage auf DIN-Schiene oder flacher Oberfläche
• Breiter Temperaturbereich: von -40 bis 75 °C, Schutzart IP30

Anbindung und Leistung

Die Platine unterstützt Mobilfunk der 4G LTE Cat 6 mit Geschwindigkeiten bis 300 Mbit/s und 3G mit bis zu 42 Mbit/s. Die LTE-FDD-Bänder umfassen B1, B3, B7, B8, B20, B28A für Regionen in Europa, Nahost, Afrika, Korea, Thailand, Indien und Malaysia sowie B1, B2, B3, B4, B5, B7, B8, B28 für Südamerika, Australien, Neuseeland, Taiwan und Malaysia. LTE-TDD deckt die Bänder B38, B40, B41 und B40 für die beiden Regionsgruppen ab.

Die maximale HF-Ausgangsleistung beträgt 33 dBm für GSM, 24 dBm für WCDMA und 23 dBm für LTE. Der SMA-male-Antennenanschluss arbeitet im Frequenzbereich von 698–960 und 1710–2690 MHz mit einer Impedanz von 50 Ohm, einem VSWR von weniger als 2 und einem Antennengewinn von 2 dBi. Der SIM-Kartenslot im Mini-SIM-Format (2FF) unterstützt Spannungen von 1,8 oder 3 V.

Für die kabelgebundene Anbindung steht ein RJ45-Port mit Unterstützung für 10/100/1000 Mbit/s und Auto-MDI/MDIX-Funktion zur Verfügung. Der USB-Port bietet eine virtuelle Netzwerkschnittstelle für Konfiguration und Datenübertragung.

Netzwerkprotokolle und VPN

Das Gerät unterstützt die Netzwerkprotokolle TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, MQTT und Wake on LAN. Das auf OpenWrt Linux basierende Betriebssystem RutOS ermöglicht die Steuerung der Netzwerkfunktionen der Platine.

Für sichere VPN-Verbindungen stehen OpenVPN mit zwölf Verschlüsselungsmethoden, darunter AES-128-CBC, AES-192-CBC und AES-256-CBC, sowie IPsec mit fünf Verschlüsselungsmethoden (DES, 3DES, AES128, AES192 und AES256) zur Verfügung. Die Plattform unterstützt bis zu fünf gleichzeitige IPsec-Tunnel.

Design und Stromversorgung

Die Platine ist in einem Aluminiumgehäuse mit den Abmessungen 64,4 × 74,5 × 25 mm und einem Gewicht von 134 g untergebracht. Montageoptionen umfassen die Befestigung auf einer DIN-Schiene (unten oder seitlich), die Installation auf einer flachen Oberfläche sowie die direkte Montage der Leiterplatte auf der DIN-Schiene. Die Schutzart beträgt IP30.

Der Eingangsspannungsbereich liegt bei 9–30 V DC bei einer Leistungsaufnahme von weniger als 5 W. Passives PoE wird über freie Adernpaare des LAN-Ports unterstützt, ist jedoch nicht mit den Standards IEEE 802.3af und 802.3at kompatibel. Der Überspannungsschutz übersteigt 33 V DC. Das mitgelieferte Netzteil liefert 9 V DC bei 0,5 A und nimmt 0,4 A bei einer Eingangsspannung von 100–240 V AC auf.

Zertifizierung und Konformität

Das Gerät entspricht den Standards CE/RED, EAC, RoHS und WEEE. Die Konformität mit den Anforderungen der Normen IEC 62368-1:2014 (zweite Ausgabe), EN 62368-1:2014+A11:2017, EN 50385:2017 und EN 62232:2017 wurde bestätigt. Zu den Funkstandards gehören EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-1 V11.1.2, EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2, Draft ETSI EN 301 489-1 V2.2.0 und Draft ETSI EN 301 489-19 V2.1.0.
