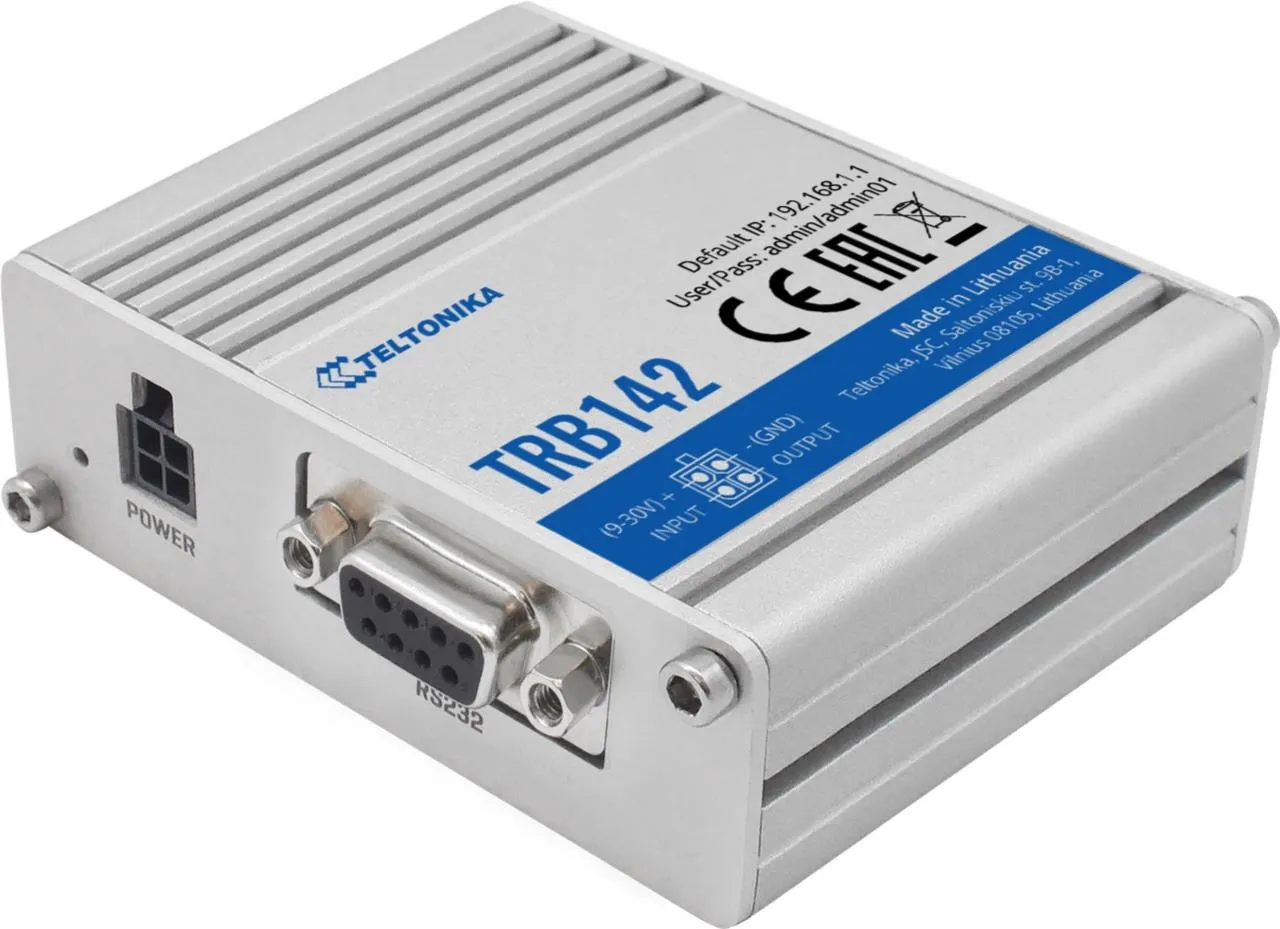

Teltonika TRB142 Industrie-LTE-Gateway mit RS-232, digitalen I/O und USB

Hauptvorteile

• Mobilfunk: LTE Cat 1 bis 10 Mbit/s mit 3G-Unterstützung bis 42 Mbit/s und 2G bis 236,8 kbit/s
• Serielle Schnittstelle: RS-232 über DB9-Stecker mit Flusssteuerung und Baudraten von 300–115200 Baud
• Digitale I/O: 2 konfigurierbare Ein-/Ausgänge am 4-poligen Stromanschluss
• Industrietauglichkeit: Aluminiumgehäuse, IP30, Betriebstemperatur von -40 °C bis 75 °C
• Fernverwaltung: Unterstützung von RMS, FOTA, SSH, MQTT und JSON-RPC API
• Sicherheit: VPN-Tunnel OpenVPN, IPsec, GRE, PPTP, L2TP mit verschiedenen Verschlüsselungsmethoden

Anbindung und Leistung

Der TRB142 arbeitet in 4G-(LTE-)Netzen der Kategorie Cat 1 mit Geschwindigkeiten bis 10 Mbit/s, in 3G-Netzen bis 42 Mbit/s und in 2G-Netzen bis 236,8 kbit/s. Das Gerät unterstützt LTE-FDD-Bänder B1, B3, B7, B8, B20, B28A für Regionen in Europa, dem Nahen Osten, Afrika, Korea, Thailand, Indien und Malaysia sowie zusätzliche Bänder B2, B4, B5, B40 für Südamerika, Australien, Neuseeland und Taiwan. Die maximale Sendeleistung beträgt 33 dBm für GSM, 24 dBm für WCDMA und 23 dBm für LTE.

Der SMA-Antennenanschluss (male) arbeitet in den Frequenzbereichen 698–960 und 1710–2690 MHz mit einer Impedanz von 50 Ohm, einem VSWR von weniger als 2 und einem Gewinn von 2 dB. Der Mini-SIM-Kartenslot (2FF) unterstützt Spannungen von 1,8 V und 3 V. Das Gerät verfügt über 128 MB RAM, wovon 50 MB im Benutzerbereich verfügbar sind, sowie 512 MB Flash-Speicher mit 200 MB für Benutzerdaten.

Serielle Kommunikation und Ein-/Ausgänge

Die RS-232-Schnittstelle ist über einen DB9-Stecker mit 5-poliger Konfiguration und Flusssteuerung realisiert: Pin 2 – Datenempfang (RX, Ausgang), Pin 3 – Datensendung (TX, Eingang), Pin 5 – Masse (GND), Pin 7 – Request to Send (RTS, Eingang), Pin 8 – Clear to Send (CTS, Ausgang). Unterstützte serielle Kommunikationsmodi sind Console, OverIP, Modem, Modbus RTU Master, Modbus Gateway und NTRIP-Client. Die Datenbits sind von 5 bis 8 einstellbar, Stoppbits 1 oder 2, Parität None, Even oder Odd, Flusssteuerung None, RTS/CTS oder Xon/Xoff.

Das Gerät unterstützt Modbus RTU und Modbus TCP mit den Funktionen 01, 02, 03, 04, 05, 06, 15, 16 und Baudraten von 300 bis 115200 Baud. Modbus-Datenformate umfassen 8-Bit-INT und UINT, 16-Bit-INT und UINT mit MSB- oder LSB-Reihenfolge sowie 32-Bit-Float, INT und UINT in den Formaten ABCD, DCBA, CDAB und BADC. Die Modbus-TCP-Slave-Filterung nach ID unterstützt den Bereich von 1 bis 255 oder jede beliebige ID.

Zwei konfigurierbare digitale Ein-/Ausgänge befinden sich am 4-poligen Stromanschluss. Der Micro-USB-Port stellt einen virtuellen Netzwerkanschluss für Internetverbindung und Gerätekonfiguration bereit.

Sicherheit und VPN

Der TRB142 unterstützt die VPN-Protokolle OpenVPN, IPsec, GRE, PPTP und L2TP. IPsec implementiert IKEv1 und IKEv2 mit Unterstützung für bis zu 5 gleichzeitige Tunnel und fünf Verschlüsselungsmethoden: DES, 3DES, AES128, AES192 und AES256. OpenVPN bietet 12 Verschlüsselungsmethoden, darunter AES-128-CBC, AES-192-CBC, AES-256-CBC, DES-CBC, DES-EDE3-CBC, CAST5-CBC und weitere. Die Authentifizierung erfolgt über vorinstallierte Schlüssel, digitale Zertifikate und X.509-Zertifikate.

Die Firewall bietet vordefinierte Regeln, die über die Weboberfläche aktiviert werden können, sowie unbegrenzte Konfiguration über die CLI, einschließlich NAT und NAT-T. Der Zugriffsschutz umfasst TCP-, UDP- und ICMP-Pakete sowie MAC-Adressfilterung. Unterstützte Netzwerkprotokolle sind TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP und MQTT.

Verwaltung und Überwachung

Das Gerät läuft unter dem Betriebssystem RutOS auf Basis von OpenWrt Linux. Die Weboberfläche ist über HTTP/HTTPS erreichbar und bietet Statusanzeige, Konfiguration, Firmware-Updates, CLI, Diagnose, Systemprotokoll und Kernel-Log. Unterstützt werden SSH Version 1 und 2, SMS-Status und SMS-Konfiguration sowie MQTT-Broker und MQTT-Publisher. Die Verwaltungs-API ist über JSON-RPC über HTTP/HTTPS implementiert.

Die Fernverwaltung erfolgt über das Teltonika Remote Management System (RMS). FOTA ermöglicht Firmware-Updates vom Server mit automatischer Benachrichtigung. Die Verbindungsüberwachung umfasst Ping Reboot, periodischen Neustart, LCP und ICMP zur Verbindungsprüfung sowie Wget. Unterstützt werden statisches Routing, statische und dynamische IP-Zuweisung via DHCP sowie Traffic-Priorisierung nach Quelle, Ziel, Dienst, Protokoll oder Port.

Design und Stromversorgung

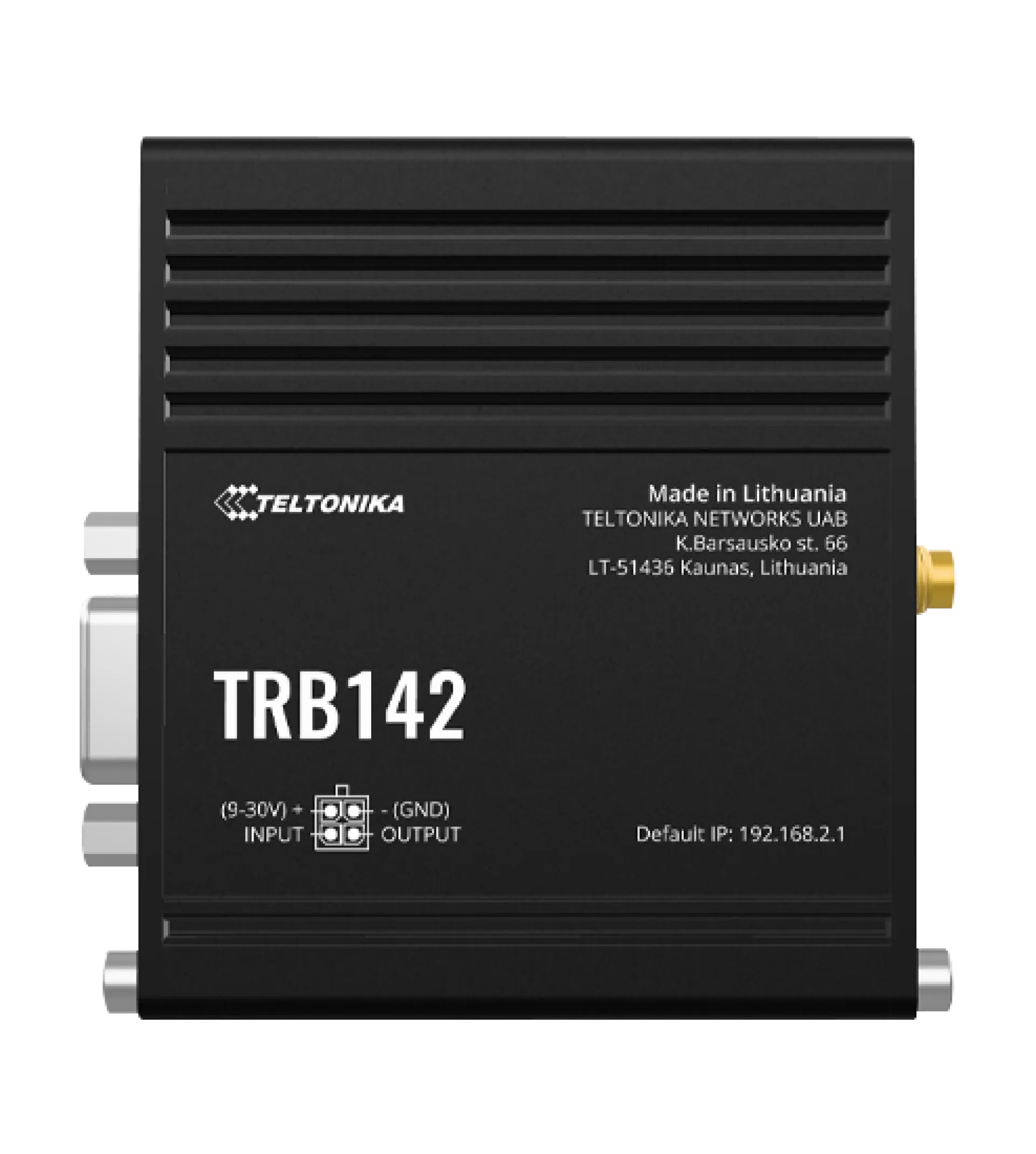

Das Aluminiumgehäuse mit den Abmessungen 64,4 × 74,5 × 25 mm wiegt 135 g und hat den Schutzgrad IP30. Das Gerät arbeitet bei Temperaturen von -40 °C bis 75 °C und einer Luftfeuchtigkeit von 10 % bis 90 % ohne Kondensation. Montagemöglichkeiten umfassen die Befestigung auf einer DIN-Schiene von unten und von der Seite, auf einer ebenen Fläche sowie die direkte Montage der Leiterplatte auf der DIN-Schiene.

Die Stromversorgung erfolgt über einen 4-poligen industriellen Gleichstromanschluss im Bereich von 9–30 V DC bei einem Verbrauch von weniger als 5 W. Der Stromanschluss ist gegen Verpolung und Überspannungen über 33 V DC geschützt. Das Netzteil nimmt 0,4 A bei 100–240 V AC auf und liefert 9 V DC, 0,5 A über einen 4-poligen Stecker. Am Gehäuse befinden sich 3 LED-Anzeigen für den Verbindungstyp, 5 für die Signalstärke und 1 für die Stromversorgung. Die Reset-Taste stellt die Werkseinstellungen wieder her.

Zertifizierungen

Der TRB142 entspricht den Standards CE/RED, EAC, RoHS und WEEE. Das Gerät ist nach IEC 62368-1:2014 (Second Edition) und EN 62368-1:2014+A11:2017 zertifiziert. Die Konformität mit Funkstandards wird durch EN 50385:2017 und EN 62232:2017 bestätigt. Die elektromagnetische Verträglichkeit ist gemäß der Normenreihe EN 61000-4 gewährleistet, einschließlich EN 61000-4-2:2009, EN 61000-4-3:2006 + A1:2008 + A2:2010, EN 61000-4-4:2012, EN 61000-4-5:2014, EN 61000-4-6:2014 und EN 61000-4-11:2004.
