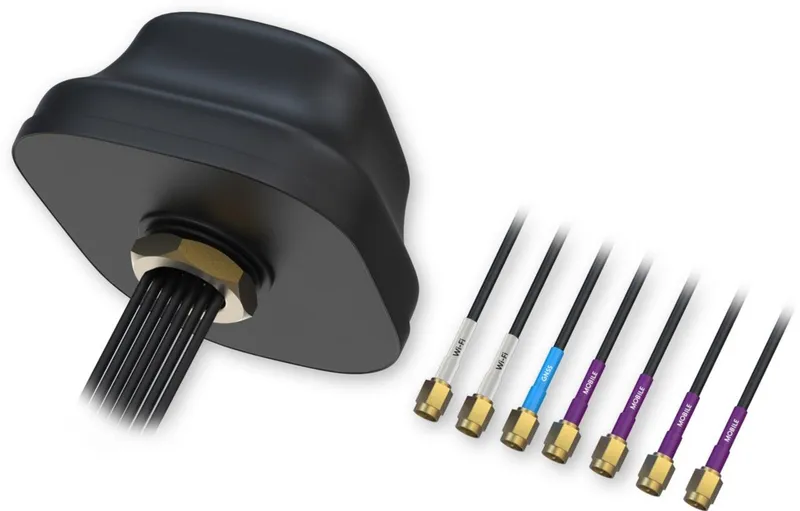

Teltonika · Zubehör · Antenne · 5G COMBO MIMO Mobile/GNSS/WIFI ROOF SMA antenna

Vorteile auf einen Blick

• 5G MIMO: 4 SMA-Male-Anschlüsse für 5G-Mobilfunk
• Frequenzbereich: 617–960 / 1710–2690 / 2900–4200 MHz
• Gewinn: 4,0 dBi
• GNSS LNA: 40 ± 2 dB Verstärkung für präzise Ortung
• Schutzart: IP67 (ausgenommen Kabelausgang)
• Material: UV-beständiges ABS/PC
• Betriebstemperatur: -40 °C bis +85 °C

Leistungsmerkmale und Konnektivität

Die Antenne deckt mit ihrem breiten Frequenzbereich von 617 bis 4200 MHz alle relevanten 5G-Bänder ab und liefert einen Gewinn von 4,0 dBi bei linearer Polarisation. Das V.S.W.R von ≤3,0 und die Impedanz von 50 Ω sorgen für eine effiziente Signalübertragung. Vier SMA-Male-Anschlüsse ermöglichen den gleichzeitigen Betrieb mehrerer 5G-MIMO-Streams und steigern so Datendurchsatz und Verbindungsstabilität in anspruchsvollen Umgebungen.

Für die GNSS-Ortung ist ein Low-Noise-Amplifier mit einer Verstärkung von 40 ± 2 dB integriert, der selbst schwache Satellitensignale zuverlässig anhebt. Die Antenne unterstützt zudem Wi-Fi, sodass sie als zentrale Kombiantenne für 5G-Router, GNSS-Empfänger und WLAN-Zugangspunkte dient.

Robustes Design für den Außeneinsatz

Das Radom aus UV-beständigem ABS/PC schützt die Antennenelektronik zuverlässig vor Witterungseinflüssen und mechanischen Belastungen. Mit der Schutzart IP67 (ausgenommen Kabelausgang) ist die Antenne staubdicht und gegen zeitweiliges Untertauchen geschützt. Sie arbeitet in einem Temperaturbereich von -40 °C bis +85 °C und eignet sich damit für extreme Klimabedingungen.

Die kompakten Gehäuseabmessungen von 189 x 182 x 85 mm und das Gewicht von 960 ± 30 g erlauben eine unauffällige Dachmontage. Sieben LMR100-Kabel mit einer Länge von jeweils 3000 mm bieten ausreichend Spielraum für die Verkabelung im Fahrzeug- oder Gebäudeinneren.

Einfache Installation

Die Montage erfolgt per Schraubbefestigung. Die empfohlene Bohrung beträgt ø28 mm bei einer maximalen Plattenstärke von 8 mm. Dank der vormontierten Kabel und der standardisierten SMA-Stecker lässt sich die Antenne schnell in bestehende Infrastrukturen integrieren.
