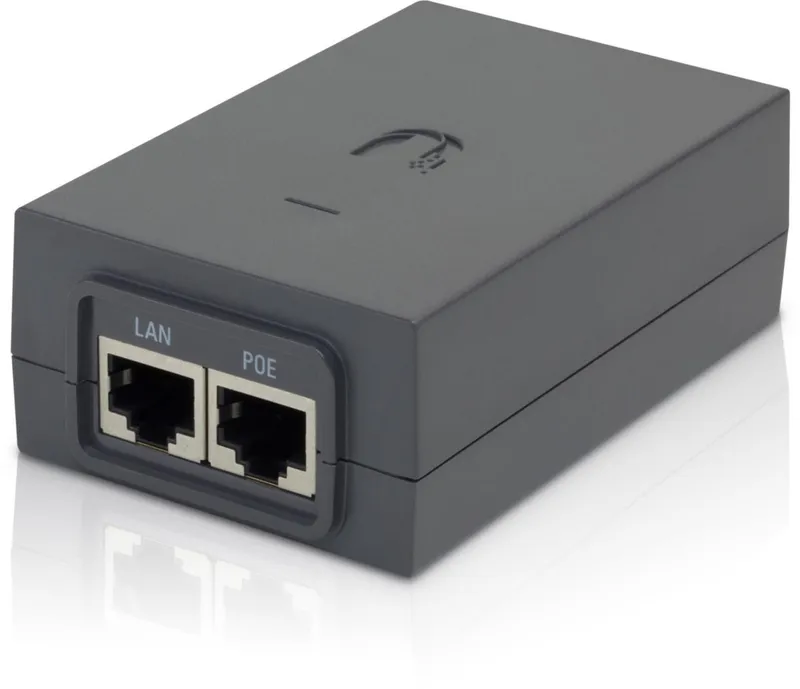

Ubiquiti POE Injector, 24VDC, 24W, AF-5X

Highlights auf einen Blick

• Erdung & Überspannungsschutz: Integrierte Schutzmechanismen für Erdung und Überspannungsableitung.
• ESD-Schutz: Hilft, Schäden durch elektrostatische Entladungen zu verhindern.
• PoE-Stromversorgung: Versorgt Ubiquiti PoE-Geräte mit 24 V passivem PoE.
• 4-Paar-Powering: Speziell für das airFiber 5X mit Strom auf allen vier Adernpaaren.
• Gigabit-LAN-Port: Ein Gigabit-Ethernet-Port für hochgeschwindigkeits-Datenverkehr.
• NDAA-konform: Erfüllt die Vorgaben des US-amerikanischen National Defense Authorization Act.

Leistungsmerkmale und Stromversorgung

Der Injektor liefert eine Ausgangsspannung von 24 VDC bei 1,0 A und stellt eine maximale Ausgangsleistung von 24 W bereit. Die Energieübertragung erfolgt über 4-Paar-Powering auf den Pins 1, 2, 4, 5 (+) und 3, 6, 7, 8 (-), was eine stabile Versorgung des airFiber 5X gewährleistet. Mit einer Effizienz von über 80 %, einer Leitungsregulierung von ≤ 3 % und einer Lastregulierung von ≤ 5 % arbeitet das Netzteil zuverlässig. Die Ausgangswelligkeit beträgt maximal 1 %, die Schaltfrequenz liegt bei 65 kHz.

Schutz und Zuverlässigkeit

Umfassende Schutzfunktionen sichern den Betrieb in anspruchsvollen Umgebungen. Der integrierte Überspannungsschutz arbeitet im Differenz- und Gleichtaktmodus, die Klemmspannung beträgt 11 V für Daten und 60 V für die Stromversorgung. Die maximale Stoßstromableitung erreicht 1500 A (8/20 μs) auf der Stromseite, der Spitzenimpulsstrom für Datenleitungen liegt bei 36 A (10/1000 μs). Die Reaktionszeit beträgt weniger als 1 ns, die Shunt-Kapazität unter 5 pF. Erdung und Schutz vor elektrostatischen Entladungen (ESD) erhöhen die Betriebssicherheit zusätzlich. Der Betriebstemperaturbereich reicht von 0 bis 40 °C, die Lagertemperatur von -30 bis 70 °C bei einer Luftfeuchtigkeit von 35 bis 95 % (nicht kondensierend).

Design und Konnektivität

Das kompakte Gehäuse misst 88 x 57 x 33 mm und wiegt nur 158,5 g. Die Daten- und PoE-Schnittstelle ist als geschirmte RJ45-Buchse ausgeführt, der Netzanschluss erfolgt über einen IEC-320 C6 Stecker. Ein Gigabit-LAN-Port gewährleistet die volle Datenrate. Der Injektor verfügt über keine LAN-Aktivitätsanzeige, keinen Reset-Taster und keine Remote-Reset-Funktion – ein bewusst reduziertes Design für maximale Robustheit.

Einsatzszenarien

Der PoE-Injektor ist primär für die Stromversorgung des airFiber 5X im professionellen Richtfunk-Einsatz konzipiert. Dank NDAA-Konformität eignet er sich auch für Projekte mit US-Behördenanforderungen. Die Schutzeigenschaften machen ihn zur idealen Wahl für Außeninstallationen, bei denen Überspannungen und ESD-Ereignisse auftreten können.
