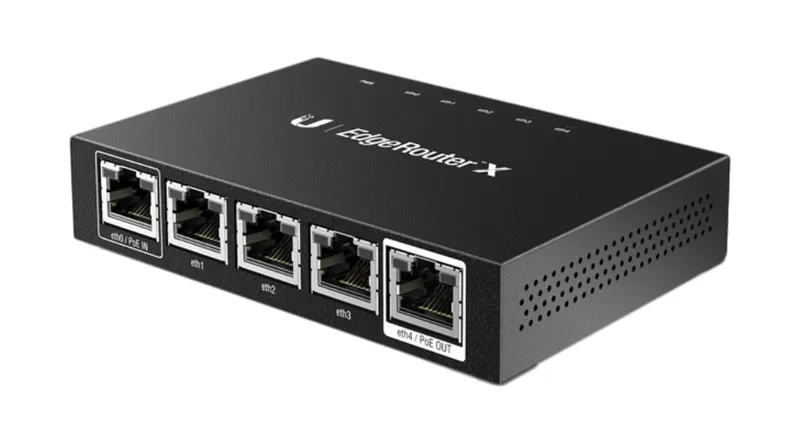

Ubiquiti ER-X

Der Ubiquiti ER-X ist ein kompakter Gigabit-Ethernet-Router der EdgeMAX-Plattform mit fünf RJ45-Ports und einer Durchsatzrate von 1 Gbps bei 1518-Byte-Paketen. Er richtet sich an Netzwerkprofis, die erweiterte Routing-, Sicherheits- und Managementfunktionen in einem ultra-kompakten Formfaktor benötigen. Vorteile auf einen Blick Kompakte Bauform: Carrier-Class-Zuverlässigkeit in einem Gehäuse von nur 110 × 75 × 22 mm Flexible Stromversorgung: Betrieb über mitgelieferten 12V-Netzadapter oder 24V passives PoE PoE-Passthrough: Ein Port leitet 24V passives PoE an ein angeschlossenes airMAX-Gerät weiter EdgeOS-Verwaltung: Intuitive grafische Oberfläche und CLI für fortgeschrittene Konfiguration Enterprise-Routing: Unterstützung für OSPF, RIP und BGP sowie statische Routen Layer-2-Switching: Ports lassen sich für Line-Rate-Switching konfigurieren Leistung & Durchsatz Der ER-X wird von einem Dual-Core-Prozessor mit 880 MHz vom Typ MIPS1004Kc angetrieben und verfügt über 256 MB DDR3-RAM sowie 256 MB NAND-Speicher. Die Packet-Forwarding-Rate beträgt 260 kpps bei 64-Byte-Paketen, und der Durchsatz erreicht 1 Gbps bei 1518-Byte-Paketen. Alle fünf Gigabit-RJ45-Ports unterstützen Line-Rate-Übertragung und lassen sich für Layer-2-Switching konfigurieren. Ports & Stromversorgung Der Router bietet einen Data/PoE-Input-Port, drei zusätzliche Data-Ports und einen Data/PoE-Passthrough-Port, jeweils als 10/100/1000 RJ45 ausgeführt. Die Stromversorgung erfolgt wahlweise über den im Lieferumfang enthaltenen 12VDC-Netzadapter mit 0,5A oder über 24V passives PoE am Input-Port. Der unterstützte Spannungsbereich reicht von 9 bis 26VDC, und die maximale Leistungsaufnahme beträgt 5W. Für die PoE-Passthrough-Option ist ein 24V passives PoE-Input oder ein Netzadapter mit mindestens 12W erforderlich, der nicht im Lieferumfang enthalten ist. Management & Funktionen Das proprietäre EdgeOS bietet eine grafische Benutzeroberfläche, die über einen Netzwerkport und einen Webbrowser erreichbar ist und eine virtuelle Port-Anzeige zur Verfügung stellt. Für fortgeschrittene Netzwerkprofis steht zusätzlich eine integrierte CLI mit vertrauten Befehlen zur Verfügung. Der ER-X unterstützt VLAN-Interfaces zur Netzwerksegmentierung, DHCP-Dienste, Quality of Service (QoS) sowie umfassende IPv6-Funktionen. Zu den Monitoring-Tools gehören Ping, Packet Capture und Log Monitor, und der Zugriff lässt sich über verschiedene Benutzerkonten einschränken. Sicherheit & Routing-Protokolle Der ER-X bietet Firewall-Policies und NAT-Regeln zur Absicherung des Netzwerks. Neben statischen Routen unterstützt der Router die dynamischen Routing-Protokolle OSPF, RIP und BGP, was ihn für Site-to-Site-Verbindungen und Service-Provider-Bereitstellungen geeignet macht. Die Kombination aus Sicherheitsfunktionen und flexiblen Routing-Optionen ermöglicht den Aufbau strukturierter Netzwerke mit mehreren OSPF-Areas. Einsatzszenarien Im CPE-Einsatz kann der ER-X über 24V passives PoE versorgt werden und gleichzeitig Daten sowie 24V passives PoE an ein angeschlossenes airMAX-Gerät wie den NanoBeam ac weitergeben. Weitere angeschlossene Geräte wie UniFi-Access-Points oder Computer erhalten Daten über die verbleibenden Ports. Im Service-Provider-Szenario verbinden mehrere ER-X-Geräte das Internet mit verschiedenen OSPF-Areas des Providernetzwerks. Zertifizierungen & Umgebungsbedingungen Der Router trägt die Zertifizierungen FCC und IC. Die ESD/EMP-Schutzwerte liegen bei ±24 kV für Entladungen in Luft sowie bei Kontakt. Der zulässige Betriebstemperaturbereich reicht von -10 bis 45°C bei einer Luftfeuchtigkeit von 10 bis 90% ohne Kondensation. Ein Reset-Knopf und LEDs für Power sowie Ethernet 0 bis 4 unterstützen die Inbetriebnahme und Statuskontrolle. Technische Spezifikationen Prozessor: Dual-Core 880 MHz, MIPS1004Kc Systemspeicher: 256 MB DDR3 RAM Code-Speicher: 256 MB NAND Data/PoE-Input-Port: (1) 10/100/1000 RJ45 Port Data-Ports: (3) 10/100/1000 RJ45 Ports Data/PoE-Passthrough-Port: (1) 10/100/1000 RJ45 Port Port-Konfiguration: Line-Rate, Layer-2-Switching Packet-Forwarding-Rate (64-Byte-Pakete): 260 kpps Durchsatz (1518-Byte-Pakete): 1 Gbps ESD/EMP-Schutz: Luft: ±24 kV, Kontakt: ±24 kV Betriebstemperatur: -10 bis 45°C Betriebsfeuchtigkeit: 10 bis 90% nicht kondensierend Stromeingang: 12VDC, 0,5A Netzadapter (enthalten) oder 24V passives PoE Stromversorgung: Externer AC/DC-Adapter Unterstützter Spannungsbereich: 9 bis 26VDC Max. Stromverbrauch: 5W Taste: Reset LEDs: Power, Ethernet 0–4 Abmessungen: 110 × 75 × 22 mm Gewicht: 175 g Zertifizierungen: FCC, IC
