Welche Zertifizierungen besitzt das Produkt?

Dieses Produkt verfügt über folgende Zertifizierungen: NDAA Compliant, Anatel: 06187-19-08356.

Ubiquiti UMA-D Dual-Band Richtantenne kaufen

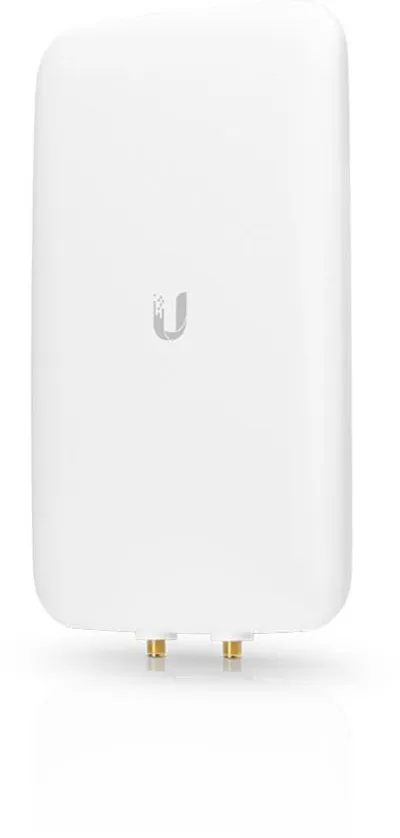

Ubiquiti UMA-D Dual-Band Richt-/Sektorantenne für UAP-AC-M

Art.-Nr.: uma-d_d|Nur noch 1 versandbereit!

Die Dualband-Richtantenne UMA-D von Ubiquiti ist für den Einsatz mit dem Access Point UAP-AC-M konzipiert und erweitert die Abdeckung eines Mesh-Netzwerks durch eine gerichtete Abstrahlcharakteristik mit dualer Polarisation.

Unterstützte Frequenzbänder

2,4–2,5 GHz, 5,1–5,9 GHz

HF-Anschlüsse

(2) RP-SMA

Polarisation

Dual-Linear

Maximaler VSWR

2,5:1

Hauptmerkmale

Dualband-Betrieb: Unterstützung der Frequenzen 2,4 und 5 GHz in einem Gehäuse
Gerichtete Abstrahlung: Effizientes Sektordiagramm mit dualer linearer Polarisation
Wetterfestes Gehäuse: UV-stabilisierter Kunststoff für den Innen- und Außeneinsatz
Flexible Montage: Wand- und Mastmontagesets im Lieferumfang enthalten
Normenkonformität: Zertifizierungen nach NDAA Compliant und Anatel

Aufbau und Gehäuse

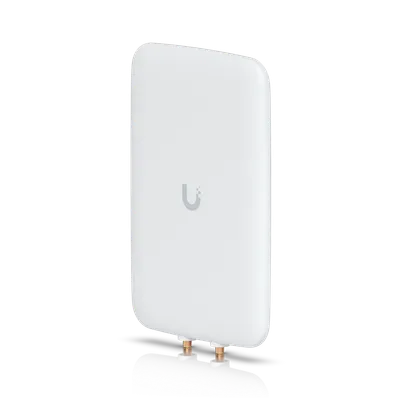

Die Antenne UMA-D ist in einem wetterfesten Gehäuse aus UV-stabilisiertem Kunststoff untergebracht, das sowohl den Innen- als auch den Außeneinsatz ermöglicht. Die Abmessungen des Gehäuses betragen 201,3 × 128,0 × 32,5 mm. Das Gewicht der Antenne ohne Montagematerial liegt bei 400 g, mit Montagematerial bei 480 g. Im Lieferumfang sind Sets für die Wand- und Mastmontage enthalten, sodass die Installationsart je nach Einsatzbedingungen gewählt werden kann.

Hochfrequenz-Eigenschaften

Die Antenne unterstützt zwei Frequenzbänder: 2,4–2,5 GHz und 5,1–5,9 GHz. Der Gewinn beträgt 10 dBi im 2,4-GHz-Band und 15 dBi im 5-GHz-Band. Die Polarisation ist dual-linear, wodurch beide räumlichen Datenströme genutzt werden können. Die Verbindung zum Access Point erfolgt über zwei RP-SMA-Anschlüsse. Der maximale VSWR-Wert liegt bei 2,5:1.

Die Strahlbreite in horizontaler und vertikaler Ebene ist identisch: 90° für 2,4 GHz und 45° für 5 GHz. Die Elevationsstrahlbreite beträgt ebenfalls 90° bei 2,4 GHz und 45° bei 5 GHz. Die Entkopplung zwischen den orthogonalen Polarisationen erreicht 25 dB im 2,4-GHz-Band und 30 dB im 5-GHz-Band.

Kompatibilität und Einsatz

Die Antenne UMA-D ist eine optionale Mesh-Antenne, die für den Betrieb mit dem UniFi AC Mesh Access Point, Modell UAP-AC-M, entwickelt wurde. Als konnektorisierte Antenne mit RP-SMA-Anschlüssen wird sie direkt an den UAP-AC-M angeschlossen und ermöglicht die Anpassung der Abdeckungsform an spezifische Einsatzszenarien. Die gerichtete Abstrahlcharakteristik eignet sich ideal für die Abdeckung langgestreckter Bereiche, Flure und Sektoren im Außenbereich.
