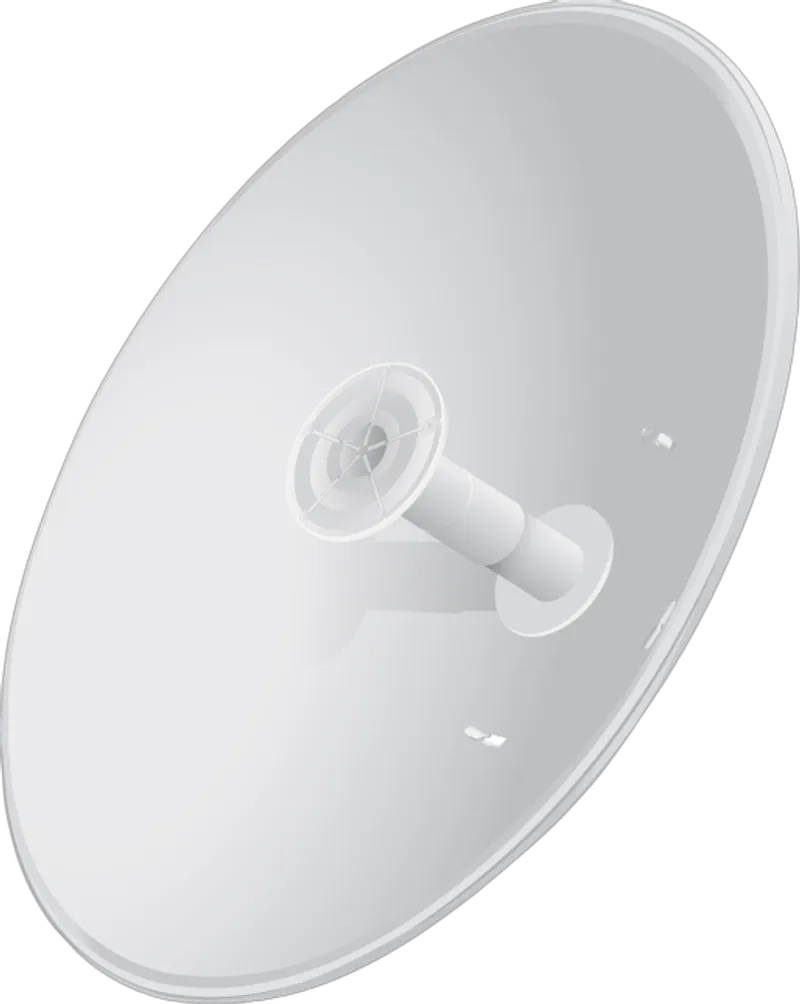

Ubiquiti RocketDish 30dBi, 5GHz, Rocket Kit, Light Weight

Vorteile auf einen Blick

• Dual-lineare Polarisation für Point-to-Point-Richtfunkverbindungen
• Leichtbauweise zur Reduzierung der mechanischen Last
• Integrierte Rocket-Halterung zur direkten Aufnahme einer Rocket-Basisstation
• Schutzhaube schützt Kabel und Steckverbinder vor Witterung
• Präzise Höhenverstellung zum Feinabgleich der Ausrichtung
• Pulverbeschichteter Stahl an den Montageteilen für Korrosionsschutz
• GEOMET-beschichtete Befestigungselemente für verbesserte Korrosionsbeständigkeit

Leistung & Richtwirkung

Die Antenne arbeitet im Frequenzbereich von 5,1 bis 5,9 GHz und bietet eine Verstärkung von 30 dBi. Die dual-lineare Polarisation unterstützt Richtfunkverbindungen im Point-to-Point-Einsatz. Die Halbwertsbreite beträgt sowohl für HPOL als auch für VPOL 5,8° bei 3 dB. Ein Rückdämpfungsverhältnis von 30 dB und eine Kreuzpolarisationsisolierung von mindestens 35 dB sorgen für gerichtete Signalübertragung mit geringer Störanfälligkeit. Die maximale VSWR liegt bei 1,6:1.

Konstruktion & Montage

Die Montageteile bestehen aus verzinktem Stahl mit Pulverbeschichtung für Korrosionsschutz, die Befestigungselemente sind GEOMET-beschichtet. Eine universelle Masthalterung, eine Rocket-Halterung und wetterfeste RF-Anschlüsse sind im Lieferumfang enthalten. Eine integrierte Wasserwaage erleichtert die Ausrichtung, und eine präzise Höhenverstellung ermöglicht den Feinabgleich der Elevierung. Eine Schutzhaube schützt Kabel und Steckverbinder vor Witterungseinflüssen. Die Antenne hält Windgeschwindigkeiten bis 200 km/h stand, bei einer Windbelastung von 790 N bei dieser Geschwindigkeit.

Einsatz & Integration

Die RocketDish-Antenne wird mit einer Rocket-Basisstation kombiniert, um den Endpunkt einer Point-to-Point-Brücke oder eines Netzwerk-Backhauls zu bilden. Die Rocket-Basisstation ist separat erhältlich. Die Antenne ist Teil der airMAX-Produktfamilie und richtet sich an Provider, die Bandbreite über Richtfunkstrecken verteilen. Ein optionales Radom des Typs ISO-BEAM-620 ist als Zubehör erhältlich und erweitert den Einsatzbereich bei zusätzlichen Witterungsanforderungen.
