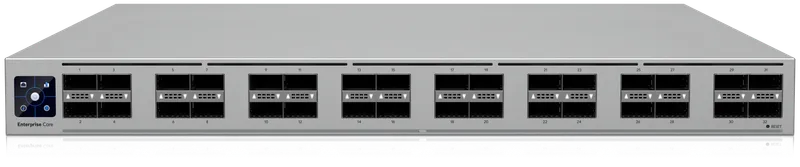

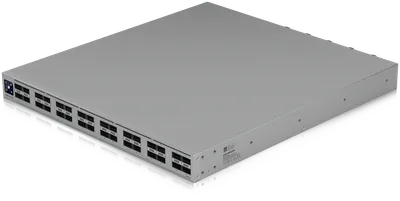

Ubiquiti Switch full managed Layer3 32 Port • 32x QSFP28 • 19" • UniFi • ECS-Core

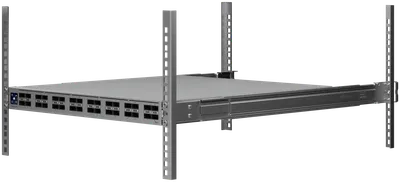

Der UniFi Enterprise Campus Switch Core ist ein Layer-3-Core-Switch mit 32 QSFP28-Ports für 100G- und 40G-Verbindungen und einer Switching-Kapazität von 6,4 Tbit/s. Er richtet sich an Systemintegratoren und IT-Abteilungen, die hochverfügbare Campus- und Rechenzentrumsnetzwerke mit hoher Portdichte und redundanter Auslegung betreiben. Vorteile auf einen Blick 32 × 100G/40G QSFP28: hochperformante Core-Verbindungen bei hoher Portdichte 3,2 Tbit/s Non-Blocking-Durchsatz bei 6,4 Tbit/s Switching-Kapazität MC-LAG-Unterstützung für redundante Netzwerkarchitekturen ohne zentralen Ausfallpunkt Zwei Hot-Swap-Netzteile (550 W) und fünf Hot-Swap-Lüftermodule für hohe Hardware-Verfügbarkeit Etherlighting™ zur visuellen Identifikation der QSFP28-Verbindungen 1,3-Zoll-Touchscreen für lokale Statusinformationen direkt am Gerät 1HE-Full-Depth-Rackmount in SGCC-Stahlgehäuse für Vierpfosten-Racks Leistung & Durchsatz Der Switch bietet eine Switching-Kapazität von 6,4 Tbit/s und einen gesamten Non-Blocking-Durchsatz von 3,2 Tbit/s. Die Forwarding Rate beträgt 2,8 Milliarden Pakete pro Sekunde, und der Paketpuffer fasst 24 MB. Mit Unterstützung für bis zu 1.000 VLANs, einer MAC-Adresstabelle von 128.000 Einträgen und 256 statischen IPv4-Routen ist die Plattform für anspruchsvolle Enterprise-Netzwerke mit hohem Datenverkehrsaufkommen ausgelegt. Layer-3- & Layer-2-Funktionen Als Layer-3-Switch unterstützt das Gerät Inter-VLAN-Routing, statisches Routing, einen lokalen DHCP-Server sowie DHCP-Relay. Auf Layer-2-Ebene umfasst die Ausstattung LACP-Port-Aggregation, MC-LAG, STP und RSTP, IGMP Snooping mit erweiterten Konfigurationsoptionen wie Querier, Fast Leave und Router Port, DHCP Snooping und Guarding sowie Port-Isolation und Port-Mirroring. Weitere Funktionen umfassen MAC-basierte ACLs und Port-Restriktionen, IP-basierte ACLs mit Netzwerk-Isolation, Egress Rate Limiting, Flow Control, MAC-Adress-Blocking, Jumbo Frames, LLDP-MED, Voice VLAN und Loop Protection. IPv4-Access-Lists und MAC-Access-Lists stehen jeweils mit bis zu 512 Einträgen zur Verfügung. Redundanz & Verfügbarkeit Für hohe Hardware-Verfügbarkeit verfügt der Switch über zwei Hot-Swap-fähige AC/DC-Netzteilmodule mit jeweils 550 W sowie fünf Hot-Swap-Lüftermodule. Multi-Chassis Link Aggregation (MC-LAG) ermöglicht redundante Netzwerkdesigns über zwei Core-Switches und unterstützt damit hochverfügbare Infrastrukturen ohne einen einzelnen zentralen Ausfallpunkt. Die maximale Leistungsaufnahme beträgt 360 W, die Wärmeabgabe liegt bei 1.228 BTU pro Stunde. Design & Montage Das SGCC-Stahlgehäuse ist als 1HE-Full-Depth-Rackmount ausgeführt und für Vierpfosten-Racks mit 482,6 mm (19 Zoll) Breite und Pfostentiefen von 650 bis 1.000 mm vorgesehen. Die Abmessungen betragen 442,4 × 43,7 × 480 mm. Das Gewicht liegt ohne Halterungen bei 9,7 kg und mit Halterungen bei 9,8 kg. Ein 1,3-Zoll-Touchscreen zeigt lokale Statusinformationen an, und Etherlighting™ erleichtert die visuelle Identifikation der QSFP28-Verbindungen. LED-Anzeigen informieren über Ethernet-Port-Status, Netzteile und Lüfter. Anschlussbild & Management Die Frontplatte bietet 32 QSFP28-Ports mit 100G- oder 40G-Unterstützung, einen 1-GbE-RJ45-Management-Port (1G/100M/10M) sowie einen Konsolen-Port. Die Verwaltung erfolgt über UniFi Network ab Version 10.6.101, ergänzt durch eine Ethernet-AR-Seriellkonsole. ESD-Schutz ist mit ±12 kV in der Luft und ±8 kV bei Kontakt spezifiziert. Einsatzszenarien Der Switch ist für den Einsatz als leistungsstarker Core-Switch in Campus-, Unternehmens- und Rechenzentrumsnetzwerken konzipiert. Mit 32 QSFP28-Ports eignet er sich zur zentralen Aggregation großer Datenmengen und zur Anbindung leistungsfähiger Distribution-, Aggregation-, Server- und Storage-Infrastrukturen. Er richtet sich an Systemintegratoren, Netzwerkadministratoren und IT-Abteilungen mit hohen Anforderungen an Bandbreite, Skalierbarkeit und Redundanz. Technische Spezifikationen Switching-Kapazität: 6,4 Tbps Total Non-Blocking Throughput: 3,2 Tbps Forwarding Rate: 2,8 Bpps Ports 100G QSFP28: 32 (100G/40G) Ports 1 GbE RJ45: 1 (1G/100M/10M) Ports Console: 1 Layer 3: Ja Unterstützte VLANs: 1.000 MAC-Adresstabelle: 128.000 IPv4 Static Routes: 256 Packet Buffer Size: 24 MB Access Lists IPv4: 512 Access Lists MAC: 512 Max. Leistungsaufnahme: 360 W Netzteile: (2) Hot-Swap AC/DC 550 W Stromeingang: (2) AC, 100–240V AC, 50/60 Hz Lüftermodule: (5) Hot-Swap Wärmeabgabe: 1.228 BTU/hr Form Factor: Rack Mount (1U, Full-Depth) Abmessungen: 442,4 × 43,7 × 480 mm Gewicht: Ohne Halterungen 9,7 kg, mit Halterungen 9,8 kg Gehäusematerial: SGCC-Stahl Rack-Tiefe: 482,6 mm (19"), Pfostentiefe 650–1.000 mm LCM-Display: 1,3" Touchscreen Etherlighting™ QSFP28: Ja ESD-Schutz: Luft ±12 kV, Kontakt ±8 kV Betriebsfeuchtigkeit: 10 bis 90 % nicht kondensierend Management: Ethernet AR Serial Console UniFi Network: Version 10.6.101 und später NDAA Compliant: Ja Zertifizierungen: Für den Einsatz in regulierten Märkten vorbereitet
