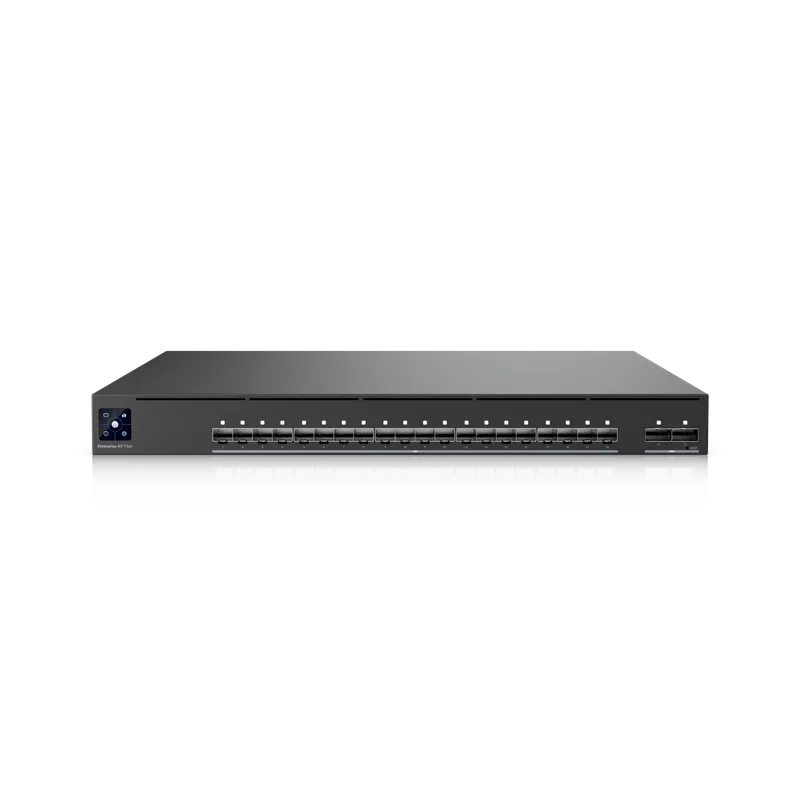

Ubiquiti AV Switch full managed Layer3 22 Port • 20x SFP+ • 2x QSFP28 • 19" • UniFi • EAV-Fiber

Der Ubiquiti AV Switch ist ein voll gemanagter Layer-3-Switch für professionelle Audio-/Video- und Broadcast-Netzwerke mit 20 10G-SFP+-Anschlüssen und 2 100G-QSFP28-Uplinks. Er bietet eine non-blocking Throughput von 400 Gbps bei einer Switching Capacity von 800 Gbps und unterstützt PTPv2-Timing mit Hardware-Timestamping auf allen Ethernet- und QSFP28-Ports.

Vorteile auf einen Blick
Hochbandbreitige Konnektivität: 20 SFP+-Ports mit 10G/1G und 2 QSFP28-Uplinks mit 100G/40G für medienkritische Backbone-Verbindungen
PTPv2-Synchronisation: Hardware-Timestamping auf allen Ethernet- und QSFP28-Ports mit Grandmaster-, Boundary-Clock- und Transparent-Clock-Rollen
Pro-AV-Profile: Vorkonfigurierte Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron
Redundante Auslegung: Zwei hot-swappable Netzteile und vier hot-swappable Lüftermodule für unterbrechungsfreien Betrieb
Integriertes Display: 1,3-Zoll-Touchscreen-LCM zur lokalen Statusanzeige direkt am Gerät
Leistung & Durchsatz
Der Switch stellt eine Switching Capacity von 800 Gbps und eine Total Non-Blocking Throughput von 400 Gbps bereit. Die Forwarding Rate beträgt 595 Mpps, was auch bei hoher Paketlast eine verzögerungsarme Weiterleitung sicherstellt. Ein Packet Buffer von 8 MB unterstützt die Bewältigung von Bursts in AV- und Broadcast-Anwendungen. Die MAC-Adresstabelle fasst bis zu 32.000 Einträge, und es werden bis zu 1.000 VLANs unterstützt.
Als Layer-3-Gerät bietet der Switch IPv4 Static Routing mit bis zu 512 statischen Routen sowie Inter-VLAN Routing für lokale Netzwerke. Zusätzlich stehen 256 IPv4-Access-Lists und 256 MAC-basierte Access-Lists zur präzisen Traffic-Steuerung zur Verfügung.
PTPv2-Timing & Synchronisation
Der Switch implementiert PTPv2 gemäß IEEE 1588-2008 mit Hardware-Timestamping auf allen Ethernet- und QSFP28-Ports. Er unterstützt die Clock-Rollen Grandmaster, Boundary Clock und Transparent Clock, wobei der Boundary-Clock-Betrieb ausschließlich im Two-Step-Modus erfolgt. Die unterstützten Profile umfassen IEEE 1588, SMPTE 2059-2, AES67 und AES-R16.
Als Transportmechanismen stehen Layer-2-Ethernet und UDP/IPv4 zur Verfügung, jeweils mit End-to-End-E2E-Delay-Mechanismus. Die Custom-Profile-Konfiguration erlaubt Sync-, Announce- und Delay-Request-Intervalle von −3 bis +4, einen Announce-Receipt-Timeout von 2 bis 9 sowie eine konfigurierbare PTP-Domain-Nummer. Der BMCA arbeitet mit konfigurierbaren Priority1- und Priority2-Werten.
Pro-AV-Funktionen & Management
Vorkonfigurierte Pro-AV-Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron erleichtern die Integration in gängige Audio-/Video-Umgebungen. Advanced IGMP-Konfiguration mit Querier, Fast Leave und Router Port sowie IGMP Snooping steuern den Multicast-Verkehr effizient. Etherlighting ist auf den SFP+- und QSFP28-Ports verfügbar und ermöglicht eine visuelle Port-Zuordnung.
Das Management erfolgt über Ethernet, eine AR Serial Console oder den dedizierten Konsolen-Port. Ein 1G-RJ45-Management-Port und ein SMA-Port ergänzen die Anschlussbelegung. Der 1,3-Zoll-Touchscreen-LCM zeigt Gerätestatusinformationen direkt vor Ort an.
Sicherheit & Netzwerkfunktionen
Der Switch unterstützt 802.1X-Port-Authentifizierung, DHCP Snooping & Guarding sowie MAC-basierte und IP-basierte Access-Lists mit Device Isolation und Network Isolation. Port Isolation, MAC-Based Port Restriction und MAC Address Blocking begrenzen den Zugriff auf Netzwerksegmente. Egress Rate Limit, Storm Control sowie Multicast- und Broadcast-Rate-Limiting regulieren die Bandbreitenutzung pro Port.
Zusätzlich stehen LACP Port Aggregation, STP & RSTP, QoS mit DSCP, Flow Control, Jumbo Frames, LLDP-MED, Voice VLAN, Loop Protection, Port Mirroring und Virtual Network Override zur Verfügung. Ein lokaler DHCP-Server und DHCP-Relay runden die Netzwerkfunktionen ab.
Design & Stromversorgung
Das Gehäuse besteht aus SGCC-Stahl und ist für 19-Zoll-Vier-Pfosten-Racks mit einer Tiefe von 650 bis 1.000 mm ausgelegt. Die Abmessungen betragen 442,4 × 480 × 43,7 mm bei einer Bauhöhe von 1U. Das Gewicht liegt ohne Halterungen bei 8,95 kg und mit Halterungen bei 9,05 kg.
Die Stromversorgung erfolgt über zwei hot-swappable AC/DC-Netzteile mit jeweils 150W, die an 100–240V AC bei 50/60 Hz betrieben werden. Die maximale Leistungsaufnahme beträgt 150W bei einer Wärmeabgabe von 512 BTU/hr. Vier hot-swappable Lüftermodule sorgen für die Kühlung. ESD-Schutz ist mit ±12 kV in Luft und ±8 kV bei Kontakt spezifiziert. Der Switch ist für typische Umgebungstemperaturen und Luftfeuchtigkeit ausgelegt.
Technische Spezifikationen
Switching Capacity: 800 Gbps
Total Non-Blocking Throughput: 400 Gbps
Forwarding Rate: 595 Mpps
Packet Buffer Size: 8 MB
MAC Address Table Size: 32.000
Supported VLANs: 1.000
IPv4 Static Routes: 512
Access Lists IPv4: 256
Access Lists MAC: 256
Port Layout 1 GbE RJ45: 1 (1G/100M/10M)
Port Layout 10G SFP+: 20 (10G/1G)
Port Layout 100G QSFP28: 2 (100G/40G)
Port Layout Console: 1
Port Layout SMA: 1
Layer 3: Ja
Form Factor: Rack Mount (1U, Full-Depth)
Abmessungen: 442,4 × 480 × 43,7 mm (17,4 × 18,9 × 1,7")
Gewicht ohne Halterungen: 8,95 kg (19,7 lb)
Gewicht mit Halterungen: 9,05 kg (20 lb)
Gehäusematerial: SGCC-Stahl
Halterungsmaterial: SGCC-Stahl
Rack-Tiefe: 482,6 mm (19"), Vier-Pfosten-Racks 650–1.000 mm Tiefe
LCM Display: 1,3" Touchscreen
Max. Stromverbrauch: 150W
Stromversorgung: (2) Hot-swappable AC/DC 150W Netzteile
Stromeingang: (2) AC input, 100–240V AC, 50/60 Hz
Lüfter: (4) Hot-swappable Lüftermodule
Redundanz: (2) Hot-Swappable PSUs, (4) Hot-Swappable Fans
Wärmeabgabe: 512 BTU/hr
ESD-Schutz: Luft ±12 kV, Kontakt ±8 kV
Management: Ethernet, AR Serial Console
Etherlighting SFP+: Ja
Etherlighting QSFP28: Ja
LEDs Ethernet: Ja
LEDs PSU: Ja
LEDs Fan: Ja
PTPv2 (IEEE 1588-2008): Ja
Hardware Timestamping: Alle Ethernet- und QSFP28-Ports
Clock Roles: Grandmaster, Boundary Clock, Transparent Clock
Boundary Clock Operation: Two-step Only
PTP-Profile: IEEE 1588, SMPTE 2059-2, AES67, AES-R16
E2E Delay Mechanism: Ja
Transport: Layer 2 Ethernet und UDP/IPv4
Custom Profile Sync/Announce/Delay Intervals: −3 bis +4
Announce Receipt Timeout: 2 bis 9
Configurable PTP Domain Number: Ja
BMCA Priority1 & Priority2: Konfigurierbar
Pro AV Profile: Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron
Advanced IGMP Configuration: Querier, Fast Leave, Router Port
IGMP Snooping: Ja
LACP Port Aggregation: Ja
STP & RSTP: Ja
QoS (DSCP): Ja
802.1X Control: Ja
MAC-Based ACLs & Device Isolation: Ja
IP-Based ACLs & Network Isolation: Ja
DHCP Snooping & Guarding: Ja
DHCP Server (Local Networks): Ja
DHCP Relay: Ja
Inter-VLAN Routing (Local Networks): Ja
Static Routing (Local Networks): Ja
Egress Rate Limit: Ja
Flow Control: Ja
Storm Control: Ja
Multicast & Broadcast Rate Limiting: Ja
MAC Address Blocking: Ja
MAC-Based Port Restriction: Ja
Port Isolation: Ja
Port Mirroring: Ja
Jumbo Frames: Ja
LLDP-MED: Ja
Voice VLAN: Ja
Loop Protection: Ja
Virtual Network Override: Ja
NDAA Compliant: Ja
