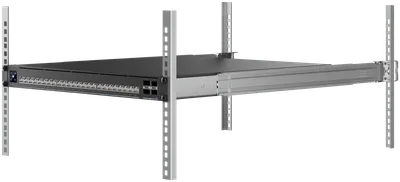

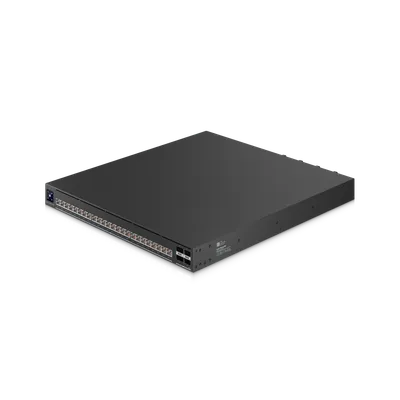

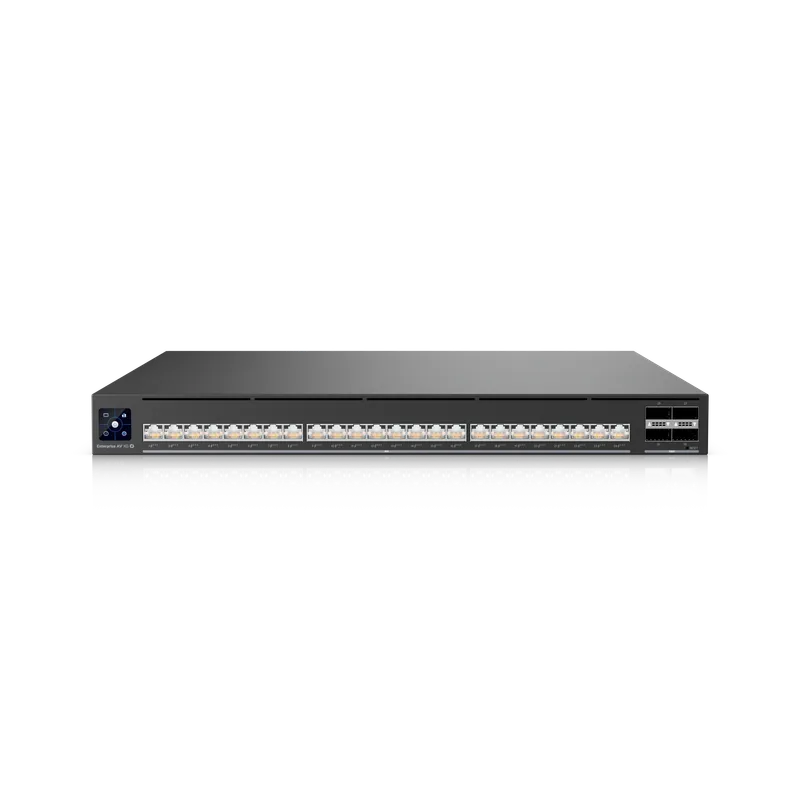

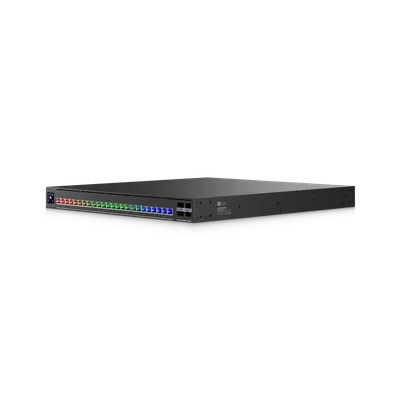

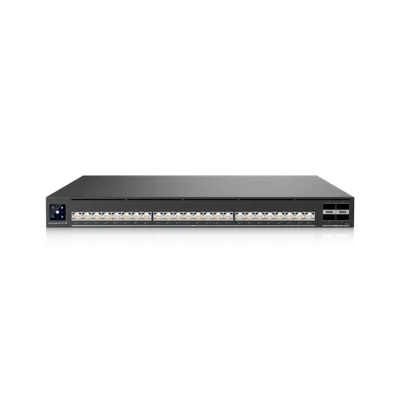

Ubiquiti EAV-XG-24-PoE Enterprise Audio/Video Switch 24x10G PoE+++ 4x100G QSFP28

Der Ubiquiti Enterprise-AV-Switch ist ein voll gemanagter Layer-3-Switch mit 24 10GbE-PoE+++-Ports und vier 100G-QSFP28-Uplinks, entwickelt für professionelle Audio-/Video-Netzwerke mit deterministischer Mediensynchronisation über PTPv2. Vorteile auf einen Blick 10G-PoE+++ an allen 24 RJ45-Ports mit bis zu 90W pro Port und 2.150W Gesamtbudget 100G-Uplinks über vier QSFP28-Ports für hochbandbreitige Backbone-Anbindungen PTPv2-Timing mit Hardware-Timestamping auf allen Ethernet- und QSFP28-Ports Pro-AV-Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron Redundante Auslegung mit zwei hot-swappable PSUs und vier hot-swappable Lüftermodulen 1,28 Tbps Switching-Kapazität bei 640 Gbps nicht-blockierendem Durchsatz Performance & Durchsatz Der Switch bietet eine Switching-Kapazität von 1,280 Gbps und einen nicht-blockierenden Gesamtdurchsatz von 640 Gbps bei einer Forwarding-Rate von 810 Mpps. Der Paketpuffer umfasst 8 MB, und die MAC-Adresstabelle fasst bis zu 32.000 Einträge. Mit Unterstützung für 1.000 VLANs, 512 IPv4-Static-Routes und jeweils 256 IPv4- und MAC-basierte Access Lists lässt sich das Gerät in komplexen, segmentierten Netzwerkumgebungen einsetzen. Jumbo Frames werden ebenso unterstützt wie LACP-Port-Aggregation, STP/RSTP und QoS nach DSCP. PTPv2 & Mediensynchronisation Der Switch implementiert IEEE 1588-2008 PTPv2 mit Hardware-Timestamping auf allen Ethernet- und QSFP28-Ports. Er unterstützt die Clock-Rollen Grandmaster, Boundary Clock und Transparent Clock, wobei der Boundary-Clock-Betrieb ausschließlich im Two-Step-Verfahren erfolgt. Die unterstützten Profile umfassen IEEE 1588, SMPTE 2059-2, AES67 und AES-R16. Der End-to-End-Delay-Mechanismus wird ebenso unterstützt wie Layer-2-Ethernet- und UDP/IPv4-Transport. Für benutzerdefinierte Profile lassen sich Sync-, Announce- und Delay-Request-Intervalle von −3 bis +4 konfigurieren, der Announce-Receipt-Timeout von 2 bis 9 und die PTP-Domain-Nummer frei einstellen. Der BMCA arbeitet mit konfigurierbaren Priority1- und Priority2-Werten. Pro-AV-Funktionen & Profile Vordefinierte Pro-AV-Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron erleichtern die Bereitstellung spezialisierter Mediensysteme. Erweiterte IGMP-Konfigurationen mit Querier, Fast Leave und Router Port sind verfügbar, ergänzt durch IGMP Snooping für effizientes Multicast-Handling. Virtual Network Override, Voice VLAN, LLDP-MED und Port Mirroring runden die AV-spezifischen Funktionen ab. Ein 1,3-Zoll-Touchscreen-Display bietet lokale Statusinformationen, und Etherlighting ist sowohl auf den Ethernet- als auch auf den QSFP28-Ports verfügbar. Sicherheit & Netzwerkzugriff Der Switch unterstützt 802.1X-Port-basierte Zugriffskontrolle sowie MAC-basierte ACLs mit Device Isolation. DHCP Snooping und Guarding schützen vor Rogue-DHCP-Servern, während IP-basierte ACLs mit Network Isolation und MAC-basierte Port-Restrictions den Zugriff weiter einschränken. Port Isolation, MAC-Address-Blocking, Storm Control sowie Multicast- und Broadcast-Rate-Limiting verhindern Netzwerküberlastungen und unerwünschten Datenverkehr. Egress Rate Limit, Flow Control und Loop Protection ergänzen die Schutzmechanismen auf Port-Ebene. Stromversorgung & Redundanz Zwei hot-swappable AC/DC-Leistungsmodule mit jeweils 1.200W versorgen den Switch über universelle 100–240V-AC-Eingänge bei 50/60 Hz. Das PoE-Gesamtbudget beträgt 2.150W im Shared-Modus bei 200–240V AC oder 1.850W bei 100–120V AC. Im Redundanzmodus stehen 1.050W bei 200–240V AC beziehungsweise 850W bei 100–120V AC zur Verfügung. Die maximale Leistungsaufnahme liegt bei 150W ohne PoE-Output und 2.400W inklusive PoE-Output. Vier hot-swappable Lüftermodule sorgen für die Kühlung, und die Wärmeabgabe beträgt 512 BTU/hr ohne PoE-Output. Formfaktor & Installation Der Switch ist als 1U-Rackmount-Gehäuse in Volltiefe ausgeführt und für 19-Zoll-Vier-Pfosten-Racks mit Tiefen von 650 bis 1.000 mm geeignet. Das Gehäuse und die Halterungen bestehen aus SGCC-Stahl. Die Abmessungen betragen 442,4 × 480 × 43,7 mm, das Gewicht liegt bei 9,85 kg ohne und 9,95 kg mit Halterungen. ESD-Schutz ist mit ±2 kV in Luft und ±8 kV bei Kontakt spezifiziert. Das Gerät ist NDAA-konform. Technische Spezifikationen Ports 10 GbE RJ45: 24 (alle PoE+++, 10G/5G/2.5G/1G/100M/10M) Ports 100G QSFP28: 4 (100G/40G) Port 1 GbE RJ45: 1 (1G/100M/10M) Konsolen-Port: 1 SMA-Port: 1 Switching-Kapazität: 1,280 Gbps Nicht-blockierender Durchsatz: 640 Gbps Forwarding-Rate: 810 Mpps Paketpuffer: 8 MB MAC-Adresstabelle: 32.000 Einträge Unterstützte VLANs: 1.000 IPv4 Static Routes: 512 Access Lists IPv4: 256 Access Lists MAC: 256 PoE-Ports: 24 (PoE+++) Max. PoE pro Port (PoE): 15,4W Max. PoE pro Port (PoE+): 30W Max. PoE pro Port (PoE++): 60W Max. PoE pro Port (PoE+++): 90W PoE-Gesamtbudget (200–240V AC, Shared): 2.150W PoE-Gesamtbudget (100–120V AC, Shared): 1.850W PoE-Gesamtbudget (200–240V AC, Redundant): 1.050W PoE-Gesamtbudget (100–120V AC, Redundant): 850W Max. Leistungsaufnahme: 150W (ohne PoE), 2.400W (inkl. PoE) Stromversorgung: (2) Hot-swappable AC/DC 1.200W-Module, 100–240V AC, 50/60 Hz Redundanz: (2) Hot-swappable PSUs, (4) Hot-swappable Lüftermodule Wärmeabgabe: 512 BTU/hr (ohne PoE-Output) Formfaktor: Rack Mount (1U, Volltiefe) Abmessungen: 442,4 × 480 × 43,7 mm Gewicht: 9,85 kg ohne Halterungen, 9,95 kg mit Halterungen Gehäusematerial: SGCC-Stahl Rack-Tiefe: 482,6 mm (19"), Vier-Pfosten-Racks 650–1.000 mm LCM-Display: 1,3" Touchscreen Lüfter: (4) Hot-swappable Lüftermodule Management: Ethernet, AR, serielle Konsole Layer 3: Ja PTPv2 (IEEE 1588-2008): Ja Hardware-Timestamping: Alle Ethernet- und QSFP28-Ports Clock-Rollen: Grandmaster, Boundary Clock, Transparent Clock PTP-Profile: IEEE 1588, SMPTE 2059-2, AES67, AES-R16 Pro-AV-Profile: Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron Etherlighting: Ethernet und QSFP28 ESD-Schutz: Luft ±2 kV, Kontakt ±8 kV NDAA-konform: Ja Garantie: 12 Monate
