Ubiquiti Switch full managed Layer3 28 Port • Stacking • 16x 10GbE • 8x 2,5GbE • PoE Budget 1050W • 24x PoE bt • 4x SFP28 • 19" • UniFi • ECS-24S-PoE

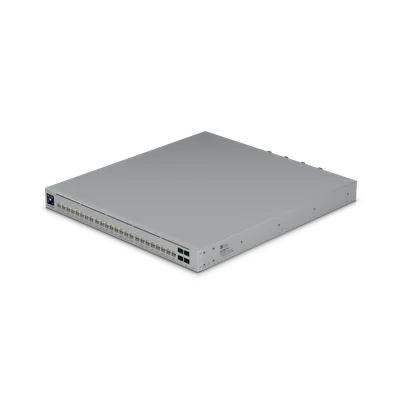

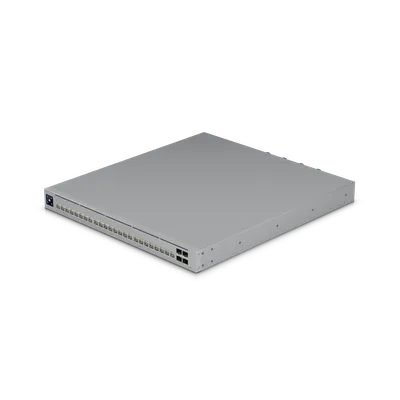

Der Ubiquiti ECS-24S-PoE ist ein voll gemanagter Layer-3-Switch mit 28 Ports, Stacking-Unterstützung und einem PoE-Budget von bis zu 1.050 W für hochverfügbare Enterprise-Infrastrukturen. Er bietet 16 10GbE-RJ45-Ports, 8 2,5GbE-RJ45-Ports, 4 25G-SFP28-Ports und 2 100G-QSFP28-Ports in einem 19-Zoll-Rackmount-Gehäuse.

Vorteile auf einen Blick
Hochkapazitive PoE-Versorgung: 24 Ports mit PoE+++ bis 90 W pro Port und bis zu 1.050 W Gesamtbudget
Multigigabit-Konnektivität: 16 10GbE- und 8 2,5GbE-RJ45-Ports für flexible Bandbreiten
Uplink- und Stacking-Bandbreite: 4 25G-SFP28-Ports und 2 100G-QSFP28-Ports
Redundanz im Betrieb: Zwei hot-swap-fähige Netzteile und vier hot-swap-fähige Lüftermodule
Lokales Management-Display: 1,3-Zoll-Touchscreen mit Etherlighting™-Portstatus
Layer-3-Funktionen: Inter-VLAN-Routing, statisches Routing und DHCP-Server für lokale Netzwerke

Port-Architektur und Leistung

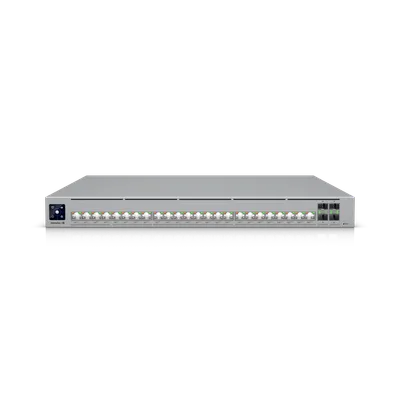

Der Switch stellt 16 10GbE-RJ45-Ports bereit, die alle PoE+++ unterstützen und Geschwindigkeiten von 10G, 5G, 2,5G, 1G, 100M und 10M verarbeiten. Ergänzt werden diese durch 8 2,5GbE-RJ45-Ports, ebenfalls mit PoE+++, die 2,5G, 1G, 100M und 10M beherrschen. Ein zusätzlicher 1GbE-RJ45-Port arbeitet mit 1G, 100M und 10M. Für Uplinks und Stacking stehen 4 SFP28-Ports mit 25G, 10G und 1G sowie 2 QSFP28-Ports mit 100G zur Verfügung. Die Switching-Kapazität beträgt 460 Gbps, der gesamte Non-Blocking-Throughput 230 Gbps und die Forwarding-Rate 342 Mpps.

PoE-Versorgung und Redundanz

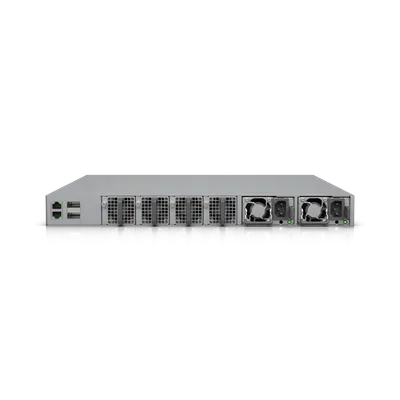

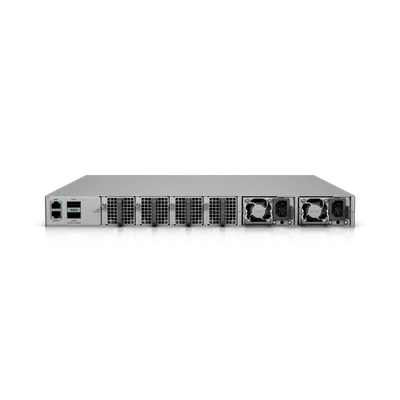

Alle 24 PoE-Ports unterstützen bis zu PoE+++ mit maximal 90 W pro Port. Die PoE-Leistung pro Port richtet sich nach dem Standard: 15,4 W für PoE, 30 W für PoE+, 60 W für PoE++ und 90 W für PoE+++. Das Gesamtbudget von 1.050 W wird im Shared Mode mit zwei 600W-Netzteilmodulen bei 100–240 V AC erreicht. Im Redundant Mode mit denselben Modulen stehen 450 W zur Verfügung. Mit 1.200W-Modulen lassen sich im Shared Mode bei 200–240 V AC bis zu 2.250 W und bei 100–120 V AC bis zu 1.850 W bereitstellen. Zwei hot-swap-fähige AC/DC-Netzteilmodule und vier hot-swap-fähige Lüftermodule gewährleisten Redundanz im laufenden Betrieb. Die maximale Leistungsaufnahme beträgt 150 W ohne PoE-Output und 2.400 W inklusive PoE-Output.

Layer-3- und Management-Funktionen

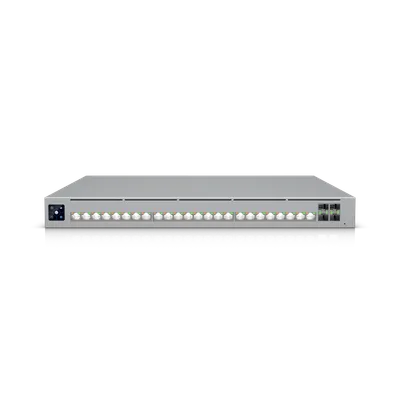

Als Layer-3-Switch bietet das Gerät Inter-VLAN-Routing, statisches Routing und einen DHCP-Server für lokale Netzwerke sowie DHCP-Relay. Es werden bis zu 1.000 VLANs, 512 IPv4-Static-Routes und eine MAC-Adresstabelle mit 32.000 Einträgen unterstützt. Der Packet-Buffer umfasst 8 MB, und es stehen jeweils 256 IPv4- und MAC-basierte Access Lists zur Verfügung. Das Management erfolgt über einen Ethernet-OOB-Management-Port und einen Serial-Console-Anschluss. Ein 1,3-Zoll-Touchscreen-Display bietet lokale Statusinformationen, und Etherlighting™ visualisiert den Portstatus an Ethernet- und SFP28-Anschlüssen zusätzlich zu LED-Indikatoren. Die Anwendung erfordert UniFi Network Version 10.6.101 oder höher.

Sicherheit und Pro-AV-Profile
Der Switch unterstützt 802.1X-Port-Kontrolle, MAC-basierte ACLs mit Device Isolation, DHCP-Snooping und -Guarding sowie IP-basierte ACLs mit Network Isolation. Port Isolation, MAC-Adress-Blocking, MAC-basierte Port-Restriktionen und Port Mirroring sind ebenfalls verfügbar. Egress Rate Limit, Flow Control, Storm Control sowie Multicast- und Broadcast-Rate-Limiting ergänzen die Sicherheitsfunktionen. Für professionelle AV-Installationen stehen Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron bereit. IGMP Snooping mit erweiterter Konfiguration (Querier, Fast Leave, Router Port), LACP-Port-Aggregation mit Cross-Stack-LAG, STP und RSTP, QoS nach DSCP, Jumbo Frames, LLDP-MED, Voice VLAN und Loop Protection runden das Funktionsprofil ab.

Gehäuse und Einbau

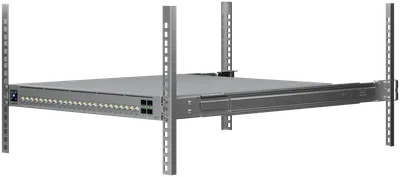

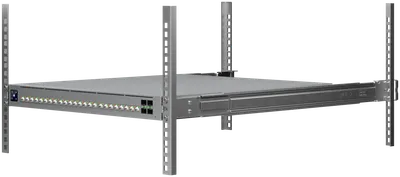

Das Gehäuse besteht aus SGCC-Stahl und ist für 19-Zoll-Rackmount in 1U-Bauform mit voller Tiefe ausgelegt. Die Abmessungen betragen 442,4 × 44 × 496 mm. Das Gewicht liegt bei 9,2 kg ohne und 9,3 kg mit Montagehalterungen. Unterstützt werden Vier-Pfosten-Racks mit Pfostentiefen von 650 bis 1.000 mm. Der Switch ist NDAA-konform. Der ESD-Schutz beträgt ±12 kV in Luft und ±12 kV bei Kontakt. Die Wärmeabgabe liegt bei 512 BTU/hr ohne PoE-Output.

Technische Spezifikationen
Port-Layout 10 GbE RJ45: 16 (alle PoE+++, 10G/5G/2,5G/1G/100M/10M)
Port-Layout 2,5 GbE RJ45: 8 (alle PoE+++, 2,5G/1G/100M/10M)
Port-Layout 1 GbE RJ45: 1 (1G/100M/10M)
Port-Layout 25G SFP28: 4 (25G/10G/1G)
Port-Layout 100G QSFP28: 2 (100G)
Port-Layout Console: 1
PoE-Ports: 24 (PoE+++)
Max. PoE pro Port (PoE): 15,4 W
Max. PoE pro Port (PoE+): 30 W
Max. PoE pro Port (PoE++): 60 W
Max. PoE pro Port (PoE+++): 90 W
Gesamtes PoE-Angebot (Shared Mode, 100–240 V AC, 2× 600W): 1.050 W
Gesamtes PoE-Angebot (Redundant Mode, 100–240 V AC, 2× 600W): 450 W
Gesamtes PoE-Angebot (Shared Mode, 200–240 V AC, 2× 1.200W): 2.250 W
Gesamtes PoE-Angebot (Shared Mode, 100–120 V AC, 2× 1.200W): 1.850 W
Gesamtes PoE-Angebot (Redundant Mode, 200–240 V AC, 2× 1.200W): 1.050 W
Gesamtes PoE-Angebot (Redundant Mode, 100–120 V AC, 2× 1.200W): 850 W
Max. Leistungsaufnahme: 150 W (ohne PoE-Output), 2.400 W (inklusive PoE-Output)
Netzteile: 2× hot-swap-fähige AC/DC 600W-Netzteilmodule
Stromeingang: 2× AC, 100–240 V AC, 50/60 Hz, hot-swap-fähig
Lüfter: 4× hot-swap-fähige Lüftermodule
Switching-Kapazität: 460 Gbps
Total Non-Blocking Throughput: 230 Gbps
Forwarding-Rate: 342 Mpps
Packet-Buffer: 8 MB
MAC-Adresstabelle: 32.000
Unterstützte VLANs: 1.000
IPv4 Static Routes: 512
Access Lists IPv4: 256
Access Lists MAC: 256
Layer 3: Ja
Stacking: Ja
Cross-Stack LAG: Ja
LACP Port Aggregation: Ja
Management: Ethernet OOB-Port, Serial Console
LCM-Display: 1,3-Zoll-Touchscreen
Etherlighting™: Ethernet und SFP28
Form Factor: Rack Mount (1U, Full-Depth)
Abmessungen: 442,4 × 44 × 496 mm
Gewicht: 9,2 kg ohne Halterungen, 9,3 kg mit Halterungen
Gehäusematerial: SGCC-Stahl
Unterstützte Rack-Tiefe: 482,6 mm (19"), Vier-Pfosten-Racks 650–1.000 mm
ESD-Schutz: Luft ±12 kV, Kontakt ±12 kV
Betriebsfeuchtigkeit: 10 bis 90 % nicht-kondensierend
Wärmeabgabe: 512 BTU/hr (ohne PoE-Output)
NDAA-konform: Ja
Anwendungsanforderung UniFi Network: Version 10.6.101 oder höher
Garantie: 12 Monate
