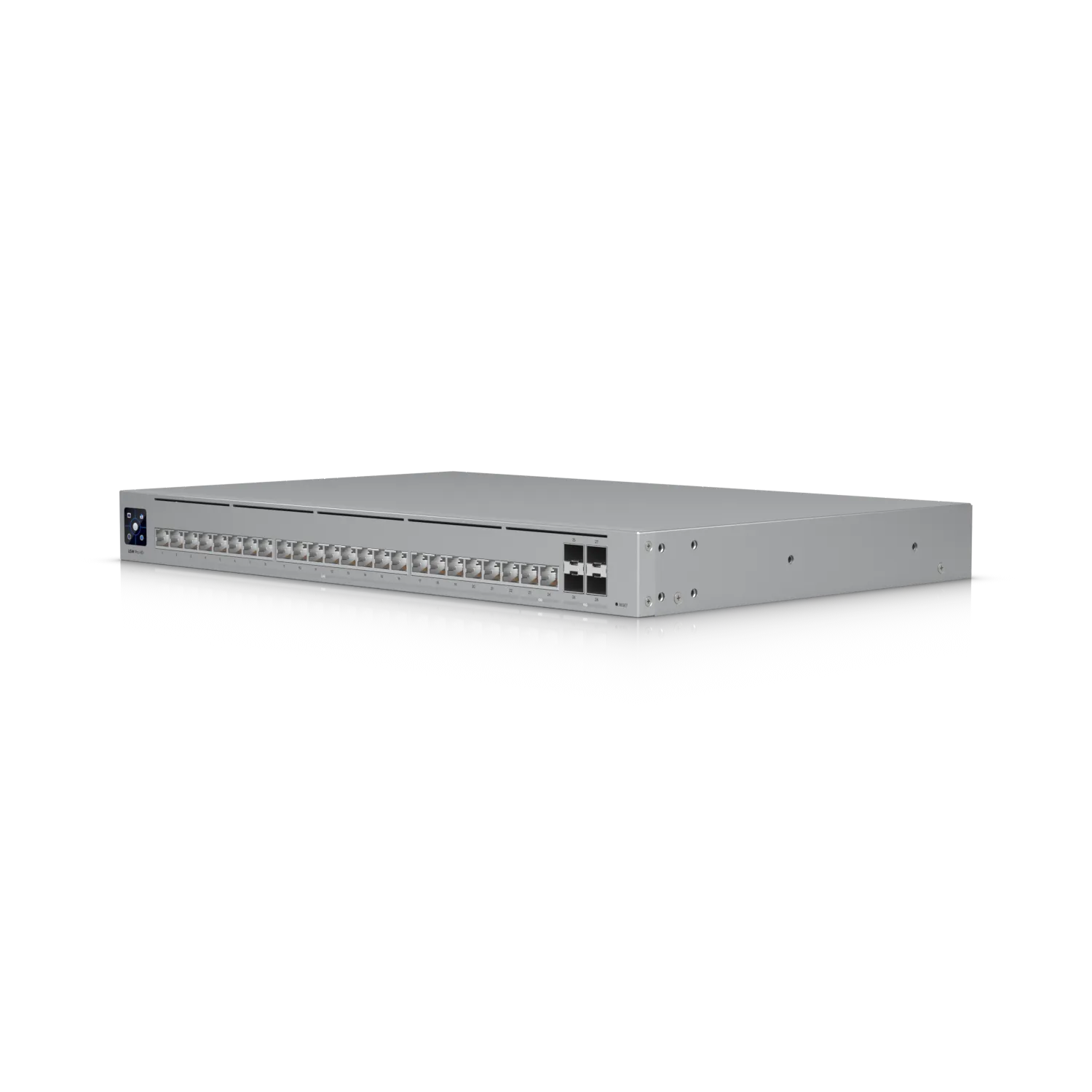

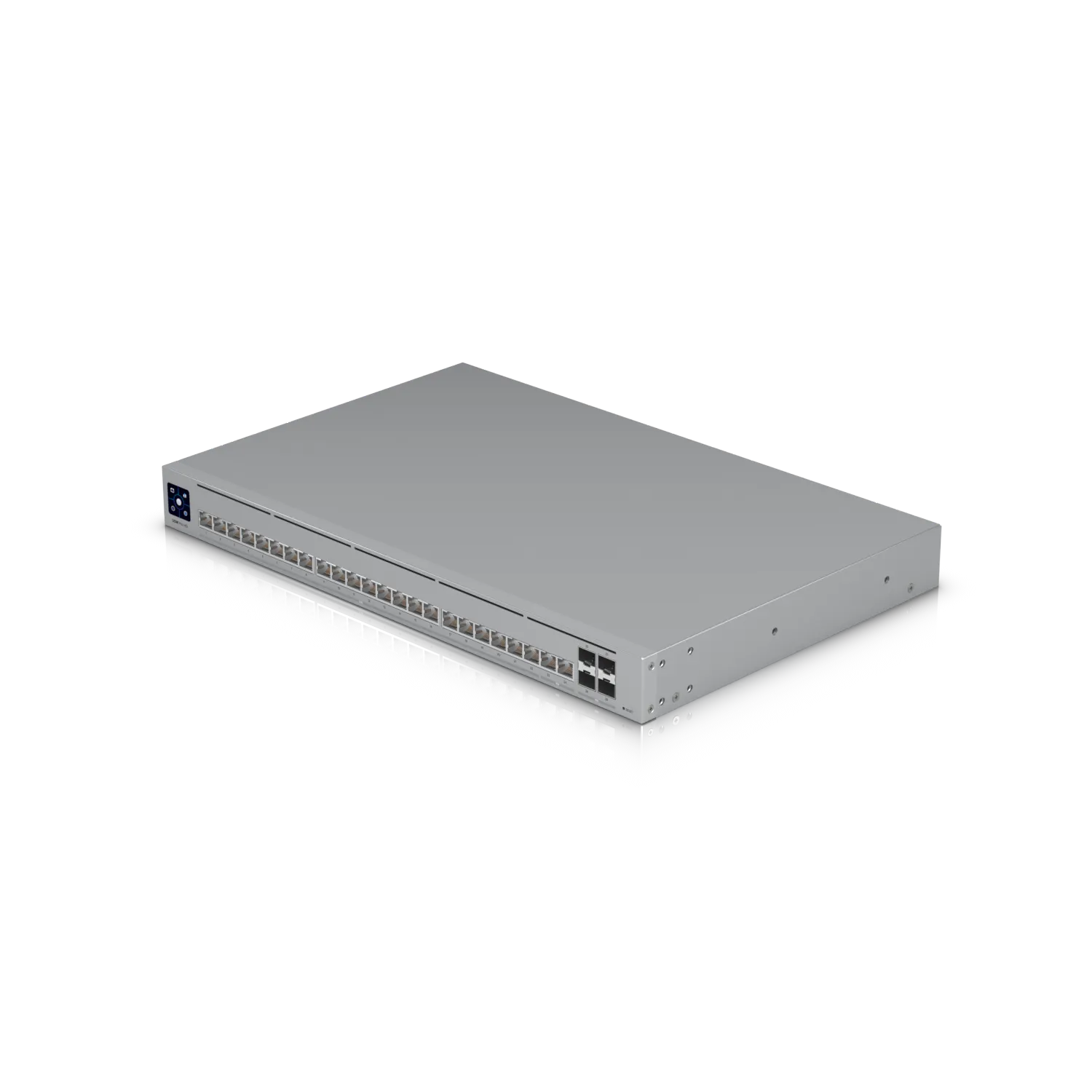

Ubiquiti UniFi Switch USW Pro HD 24
Art.-Nr.: usw-pro-hd-24|193 versandbereit
Beschreibung
Der Ubiquiti UniFi Switch USW Pro HD 24 ist ein Layer-3-Managed-Switch im 1U-Rackformat mit 24 PoE++-Ports und einer Schaltleistung von 230 Gbps. Er richtet sich an Unternehmen, die hochbandbreitige Kupfer- und Glasfaseranbindungen mit zentraler UniFi-Verwaltung und DC-Notstromabsicherung in einer einzigen Einheit kombinieren möchten.
Vorteile auf einen Blick
Layer-3-Routing mit Inter-VLAN-Routing und statischem Routing für lokal verwaltete Netzwerke
24 PoE++-Ports mit bis zu 600 W gesamter PoE-Verfügbarkeit
2,5G- und 10G-Kupferports sowie vier 10G-SFP+-Uplinks für flexible Anbindungen
DC-Notstromversorgung über Redundanzanschluss für ausfallsichere Bereitstellung
Etherlighting™ an Ethernet- und SFP+-Ports vorhanden
NDAA-konform und mit relevanten Zertifizierungen für den internationalen Markt
Port-Architektur und Leistung
Der Switch bietet 22 Ports mit 2,5-GbE-RJ45-Anschlüssen, die Geschwindigkeiten von 2,5G, 1G, 100M und 10M unterstützen. Zwei weitere Ports sind als 10-GbE-RJ45-Anschlüsse ausgeführt und decken 10G, 5G, 2,5G, 1G und 100M ab. Vier 10G-SFP+-Ports ergänzen das Layout mit Unterstützung für 10G- und 1G-Transceiver. Alle 24 RJ45-Ports sind PoE++-fähig, wobei die maximale PoE-Leistung pro Port je nach Standard bei 15,4 W für PoE, 30 W für PoE+ und 64 W für PoE++ liegt. Die gesamte PoE-Verfügbarkeit beträgt 600 W.
Die Schaltleistung beläuft sich auf 230 Gbps, der gesamte nicht blockierende Durchsatz auf 115 Gbps und die Weiterleitungsrate auf 171 Mpps. Der Paketpuffer umfasst 2 MB, die MAC-Adresstabelle fasst 32.000 Einträge, und bis zu 1.000 VLANs werden unterstützt.
Stromversorgung und Redundanz

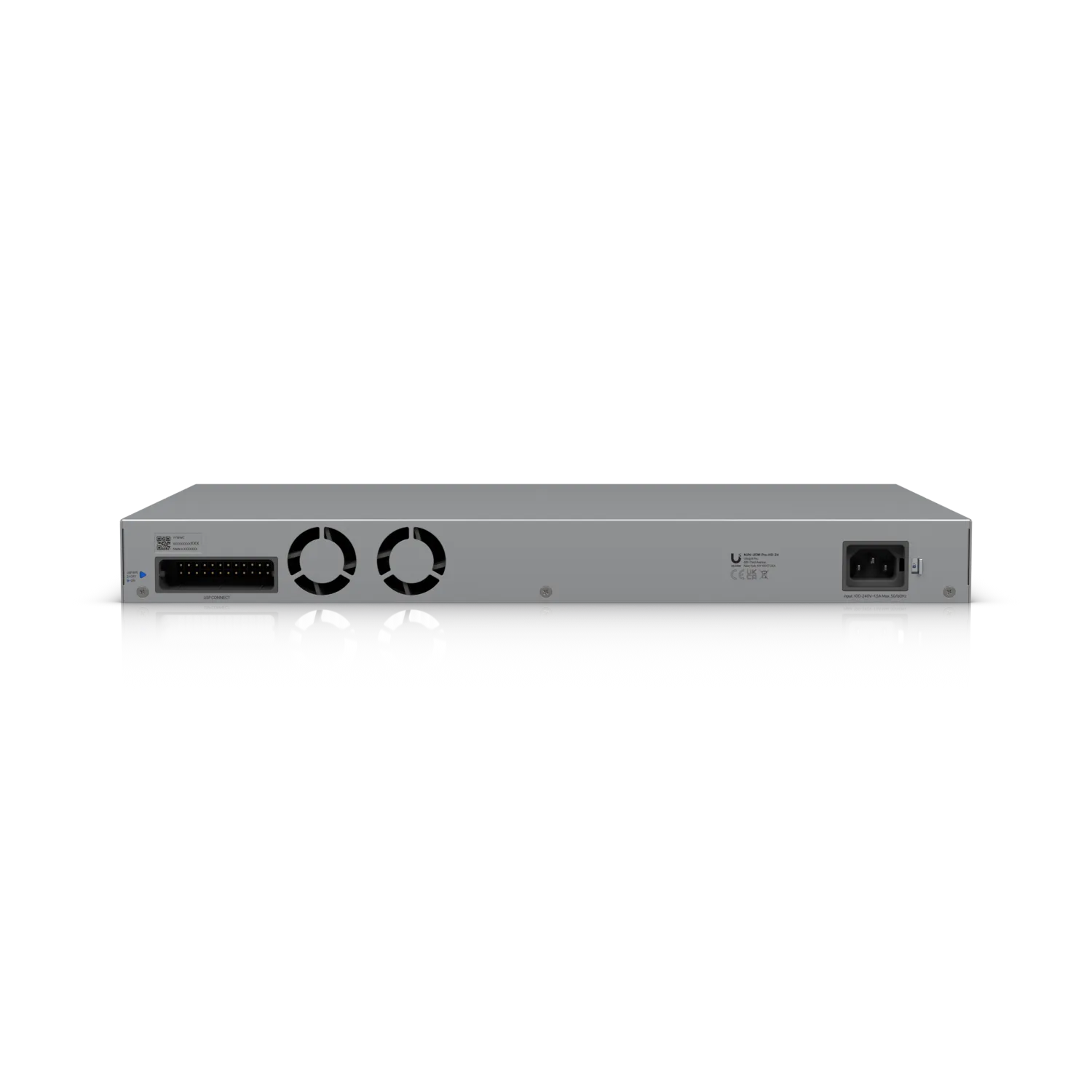

Die Stromversorgung erfolgt über einen internen AC/DC-Netzteil mit 660 W bei einem unterstützten Spannungsbereich von 100–240 V AC und 50/60 Hz. Der maximale Stromverbrauch liegt bei 60 W ohne PoE-Ausgang und bei 660 W einschließlich PoE-Ausgang. Als Redundanzmethode steht DC Power Backup zur Verfügung, das über einen USP-RPS-DC-Eingang angeschlossen wird. Der Switch unterstützt Rack-Tiefen von 600 bis 1.200 mm.
Management und Layer-2-/Layer-3-Funktionen
Die Verwaltung erfolgt über Ethernet AR und setzt UniFi Network in Version 9.0.114 oder höher voraus. Ein 1,3-Zoll-Touchscreen als LCM-Display ist am Gerät vorhanden. An Layer-2-Funktionen unterstützt der Switch STP und RSTP, LACP-Port-Aggregation, IGMP-Snooping mit erweiterter Konfiguration (Querier, Fast Leave, Router Port), Port-Isolation, Port-Spiegelung, Sturmkontrolle, Flusskontrolle, Jumbo-Frames, LLDP-MED, Voice-VLAN, Loop-Schutz sowie MAC-basierte Port-Einschränkung und MAC-Adressblockierung. QoS wird über DSCP bereitgestellt, und 802.1X-Steuerung ist implementiert.
Auf Layer-3-Ebene umfasst der Switch DHCP-Server und DHCP-Relay für lokal verwaltete Netzwerke, Inter-VLAN-Routing zwischen Netzwerken auf demselben Switch, statisches Routing für lokale Netzwerke mit bis zu 256 IPv4-Static-Routes sowie Netzwerkisolation über ACLs. Es werden 128 IPv4-Access-Lists und 128 MAC-Access-Lists unterstützt. Pro-AV-Profile für Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron sind verfügbar.
Sicherheit und Zertifizierungen
Der Switch ist NDAA-konform und verfügt über Sicherheitsfunktionen wie DHCP-Snooping und -Guarding, 802.1X-Steuerung, MAC-basierte ACLs mit Geräteisolierung, IP-basierte ACLs mit Netzwerkisolation, MAC-Adressblockierung, Port-Isolation, Egress-Ratenbegrenzung, Multicast- und Broadcast-Ratenbegrenzung sowie Virtual Network Override.
Gehäuse und Abmessungen
Das Gehäuse besteht aus SGCC-Stahl, ebenso wie die Montagematerialien. Der Switch ist für das Rackmount-Format 1U ausgelegt. Die Abmessungen betragen 442 × 400 × 44 mm. Das Gewicht liegt bei 6,2 kg ohne Montagehalterungen und 6,3 kg mit Montagehalterungen. Die Umgebungstemperatur und Luftfeuchtigkeit im Betrieb entsprechen den typischen Anforderungen für Netzwerkgeräte.
Technische Spezifikationen
Formfaktor: Rackmount (1U)
Ports 2,5 GbE RJ45: 22 (alle PoE++, 2,5G/1G/100M/10M)
Ports 10 GbE RJ45: 2 (alle PoE++, 10G/5G/2.5G/1G/100M)
Ports 10G SFP+: 4 (10G/1G)
PoE-Ausgang: Bis zu PoE++
Gesamte PoE-Verfügbarkeit: 600 W
Max. PoE pro Port (PoE): 15,4 W
Max. PoE pro Port (PoE+): 30 W
Max. PoE pro Port (PoE++): 64 W
Schaltleistung: 230 Gbps
Gesamter nicht blockierender Durchsatz: 115 Gbps
Weiterleitungsrate: 171 Mpps
Paketpuffer: 2 MB
MAC-Adresstabelle: 32.000 Einträge
Unterstützte VLANs: 1.000
IPv4-Static-Routes: 256
Access Lists IPv4: 128
Access Lists MAC: 128
Layer 3: Ja
Verwaltung: Ethernet AR
LCM-Display: 1,3 Zoll Touchscreen
Etherlighting™ Ethernet: Ja
Etherlighting™ SFP+: Ja
Stromversorgung: AC/DC, intern, 660 W
Spannungsbereich: 100–240 V AC, 50/60 Hz
Max. Stromverbrauch: 60 W (ohne PoE), 660 W (inkl. PoE)
Redundanz: DC Power Backup
Gehäusematerial: SGCC-Stahl
Abmessungen: 442 × 400 × 44 mm
Gewicht: 6,2 kg ohne Montagehalterungen, 6,3 kg mit Montagehalterungen
Unterstützte Rack-Tiefe: 600–1.200 mm
NDAA-konform: Ja
Anwendungsanforderung: UniFi Network Version 9.0.114 und höher
Garantie: 12 Monate
