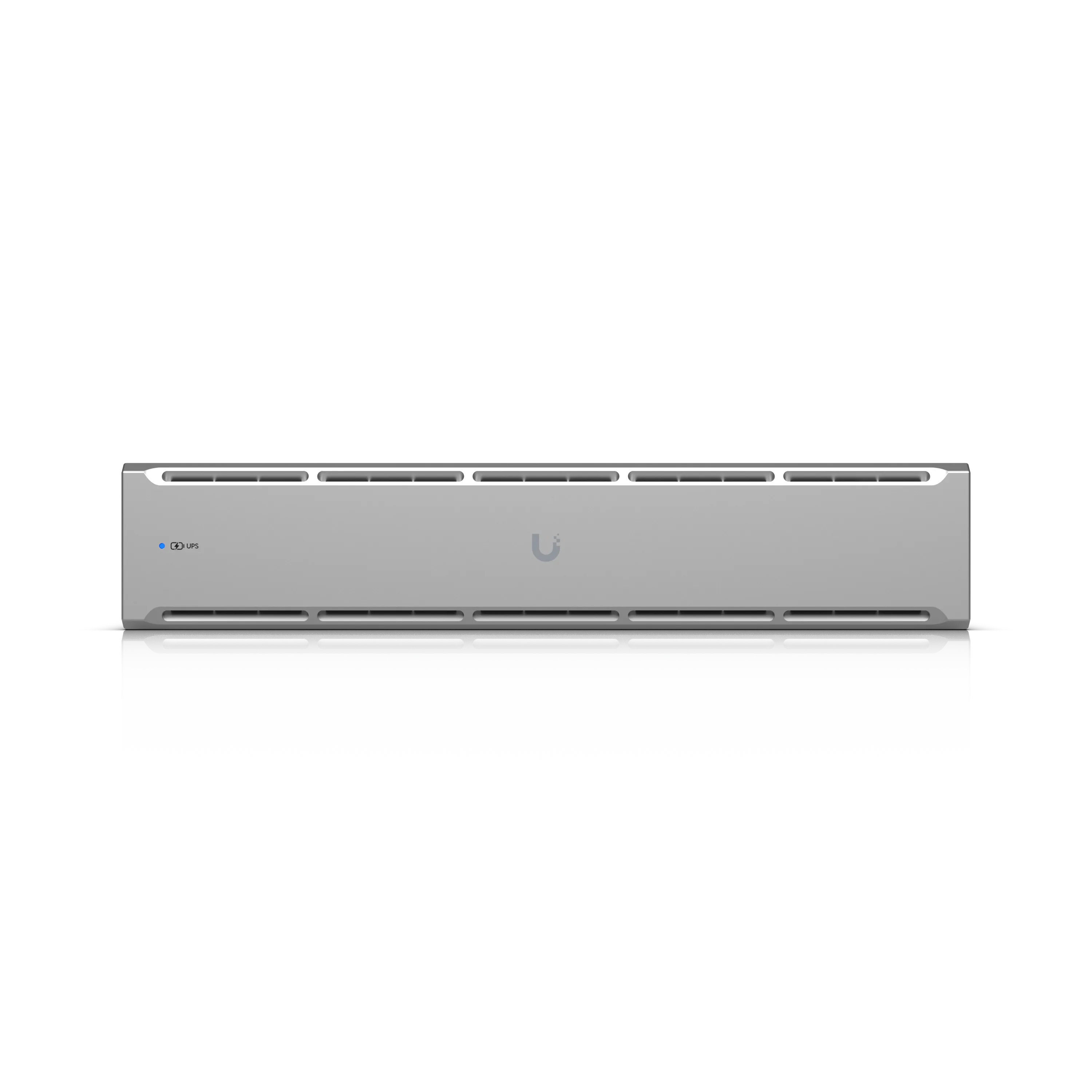

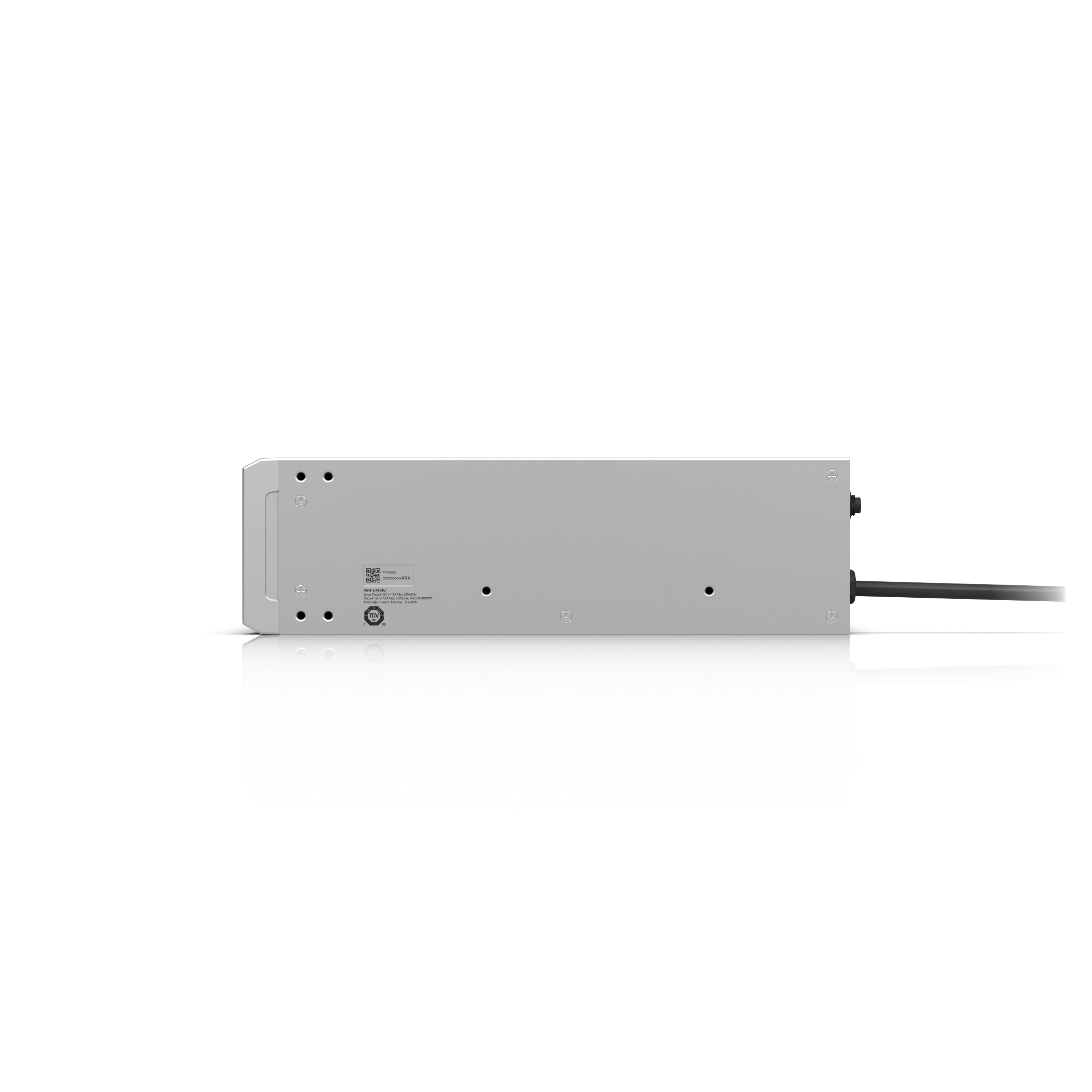

Ubiquiti Unifi UPS 19" 2U 1.5kVA

Der Ubiquiti UniFi UPS ist eine rackmontierbare 19"-Line-Interactive-USV im 2U-Format, die 1 440 VA / 1 000 W netzwerkverwaltete Notstromleistung über die UniFi-Plattform bereitstellt.

Hauptmerkmale
Ethernet-Verwaltung über UniFi mit NUT-Unterstützung für Drittgeräte und Integration in den UniFi Alarm Manager

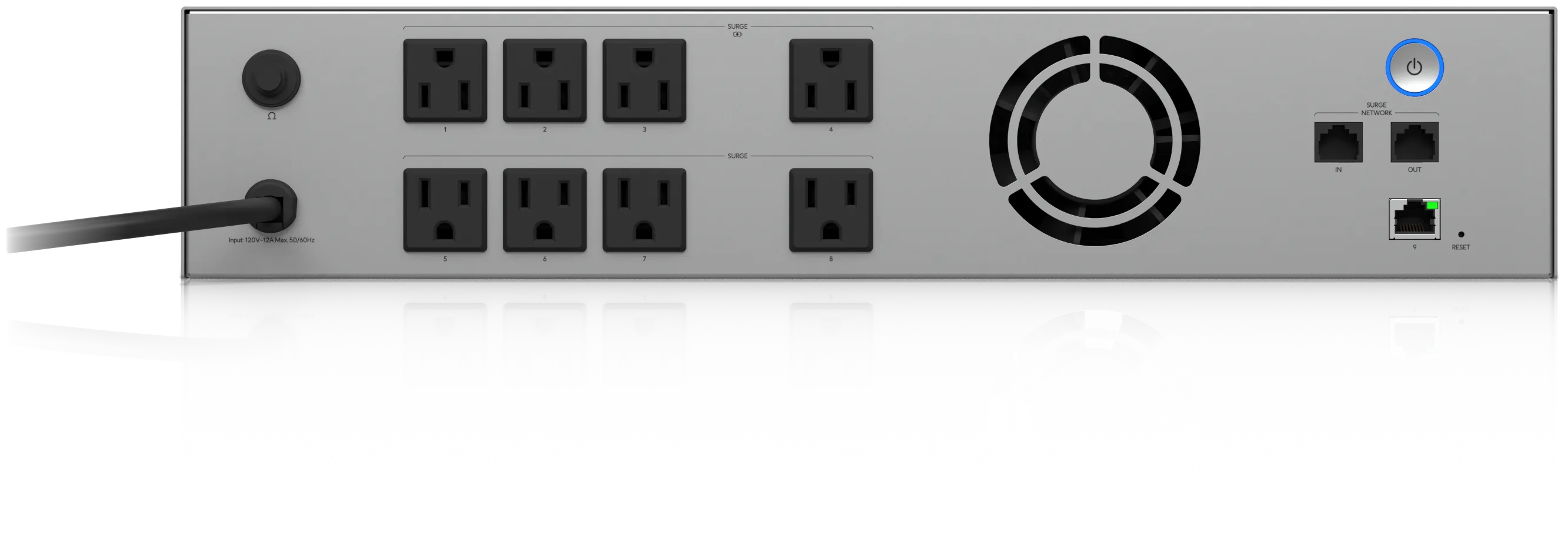

8 NEMA-5-15R-Steckdosen : vier mit Akku-Backup und Überspannungsschutz, vier nur mit Überspannungsschutz
Vor-Ort-wechselbare Blei-Säure-Batterie , vollständige Aufladung in 6 bis 8 Stunden auf 90 % Kapazität
Gehäuse aus verzinktem Stahl im 2U-Rackformat
NDAA-konform
Leistung und Schutz
Die Line-Interactive-USV gewährleistet eine Spannungsregelung von ±10 % im Batteriebetrieb und eine typische Umschaltzeit von 6 ms, maximal 10 ms. Im Batteriebetrieb liefert sie eine simulierte Sinuswelle mit 60 Hz ±1 Hz. Die Laufzeit beträgt 2,3 Minuten bei Volllast und 8 Minuten bei Halblast, mit zwei vor Ort wechselbaren 12-V-9-Ah-Blei-Säure-Batterien. Der Überlastschutz löst nach 5 Minuten bei 110 % im Netzbetrieb einen Fehler aus und sofort bei 120 %, während im Batteriebetrieb die Abschaltung nach 5 Sekunden bei 110 % und sofort bei 120 % erfolgt. Ein 250-V-AC-15-A-Leistungsschalter schützt vor Kurzschlüssen im Netzbetrieb.
Verwaltung und Überwachung
Die Überwachung erfolgt über einen 100/10-MbE-Ethernet-Port, mit zwei dedizierten GbE-Ports für den Überspannungsschutz von Ein- und Ausgang. Die Integration in die UniFi-Plattform ermöglicht die zentrale Verwaltung und Nutzung des UniFi Alarm Managers für Warnmeldungen. Die NUT-Unterstützung gewährleistet die Kompatibilität mit Drittgeräten für koordinierte Abschaltungen. Eine LED-Anzeige informiert über den Gerätestatus: Initialisierung, Adoption, Batteriebetrieb, Firmware-Update, Lokalisierung, Warnung und niedrigen Batteriestand. Zwei physische Tasten – Ein/Aus und Werkseinstellungen – ergänzen die lokale Steuerung.
Konstruktion und Umgebungsbedingungen
Das Gehäuse aus verzinktem Stahl ist im 2U-Rackformat mit den Abmessungen 442,4 × 300 × 87,4 mm und einem Gewicht von 14 kg ausgeführt. Die Stromversorgung erfolgt über ein festes NEMA-5-15P-Kabel (1,8 m) an einem TN-System mit 120 V AC, maximal 12 A, 50/60 Hz. Der Eingangsspannungsbereich liegt bei 89 bis 145 V AC, die Nennausgangsspannung beträgt 120 V AC. Das Gerät arbeitet in Innenräumen in einem typischen Temperatur- und Feuchtigkeitsbereich und ist für eine maximale Höhe von 3.000 m in einer Umgebung mit Verschmutzungsgrad 2 ausgelegt.
Technische Daten
Typ: Line-Interactive
Kapazität: 1 440 VA / 1 000 W
Nenneingangsspannung: 120 V AC
Eingangsspannungsbereich: 89–145 V AC
Ausgangsspannung: 120 V AC
Stromversorgungssystem: TN, 120 V AC, max. 12 A, 50/60 Hz
Frequenz: Netzbetrieb 50/60 Hz ±5 Hz (automatische Erkennung); Batteriebetrieb 60 Hz ±1 Hz
AC-Spannungsregelung: ±10 % (Batteriebetrieb)
Umschaltzeit: typisch 6 ms; max. 10 ms (Batteriebetrieb)
Signalform: Simulierte Sinuswelle (Batteriebetrieb)
Batterietyp: (2) Blei-Säure 12 V, 9 Ah
Laufzeit: Volllast 2,3 min; Halblast 8 min
Ladezeit: 6–8 Stunden für 90 % Kapazität
Überlast im Netzbetrieb: 110 % für 5 min, dann Fehler; 120 % sofortiger Fehler
Überlast im Batteriebetrieb: 110 % Abschaltung nach 5 s; 120 % sofortige Abschaltung
Kurzschlussschutz: Leistungsschalter 250 V AC, 15 A
Netzwerkschnittstelle: (1) 100/10-MbE-Port; (2) GbE-Ports für Überspannungsschutz Ein-/Ausgang
Verwaltung: Ethernet
AC-Eingang: (1) NEMA 5-15P, festes Kabel 1,8 m
Ausgangssteckdosen: (4) NEMA 5-15R mit Akku-Backup/Überspannungsschutz; (4) NEMA 5-15R mit Überspannungsschutz
Tasten: (1) Ein/Aus; (1) Werkseinstellungen
Bauform: Rackmontage 2U
Gehäusematerial: Verzinkter Stahl
Abmessungen: 442,4 × 300 × 87,4 mm
Gewicht: 14 kg
NDAA-Konformität: Ja
Garantie: 12 Monate
