Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-12 · weiß · SMA (M) · 1,8~4,5dbi 4G MIMO 2M SMA-M Kabel IP67
La antena multifrecuencia 2 en 1 Poynting para aplicaciones vehiculares y marinas ofrece 2X2 MIMO LTE con una ganancia máxima de 5,8 dBi y cubre cuatro bandas de frecuencia independientes. El grado de protección IP 68 permite su uso en condiciones ambientales adversas.
- Bandas de frecuencia
- 410–470 MHz, 698–960 MHz, 1710–2700 MHz, 3400–3800 MHz
- Ganancia (máx.)
- 1 dBi @ 410–470 MHz, 3,5 dBi @ 698–960 MHz, 5,8 dBi @ 1710–2700 MHz, 4 dBi @ 3400–3800 MHz
- Ganancia máxima
- 5,8 dBi
- ROE
- ≤ 2,5:1 en más del 90 % de las bandas
Descripción
Ventajas destacadas
- 2X2 MIMO LTE para conexiones móviles fiables
- Ultra banda ancha con cuatro bandas de frecuencia independientes
- IP 68 protege eficazmente contra agua y polvo
- Múltiples opciones de montaje para una instalación flexible
- Radomo de ASA resistente a rayos UV en blanco brillante para uso prolongado
- Funcionamiento en temperaturas de -40°C a +80°C
Rendimiento y cobertura de frecuencias
La antena cubre cuatro bandas de frecuencia: 410–470 MHz, 698–960 MHz, 1710–2700 MHz y 3400–3800 MHz. La ganancia máxima varía según la banda y es de 1 dBi a 410–470 MHz, 3,5 dBi a 698–960 MHz, 5,8 dBi a 1710–2700 MHz y 4 dBi a 3400–3800 MHz. La ganancia máxima es de 5,8 dBi.
La ROE está especificada en ≤ 2,5:1 en más del 90 % de las bandas. La potencia de alimentación es de 10 W con una impedancia de entrada nominal de 50 ohmios. La polarización es lineal vertical y cuenta con cortocircuito de CC.
Diseño y resistencia
La antena está protegida contra la entrada de agua y polvo con el grado de protección IP 68. Además, ha sido probada contra niebla salina según MIL-STD 810F/ASTM B117 y presenta resistencia a impactos IK 10. La carcasa está clasificada con el grado de inflamabilidad UL 94-HB.

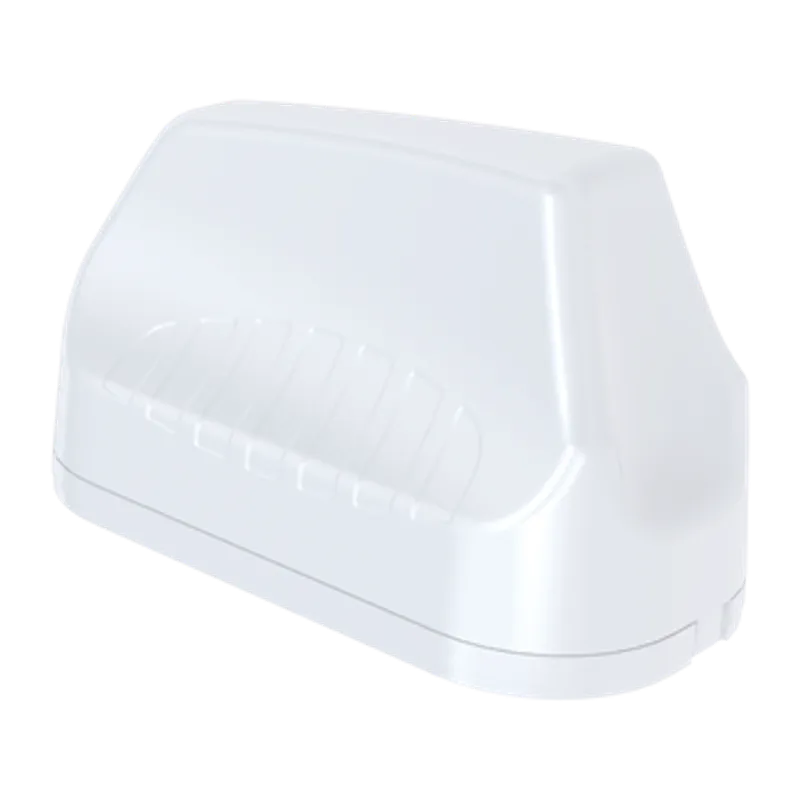

El radomo está fabricado en ASA resistente a los rayos UV en color blanco brillante (Pantone P 179-1 C). La velocidad del viento de supervivencia es ≤ 220 km/h. El rango de temperatura de funcionamiento va de -40°C a +80°C con una humedad relativa de hasta el 98 %.
Montaje y conexión

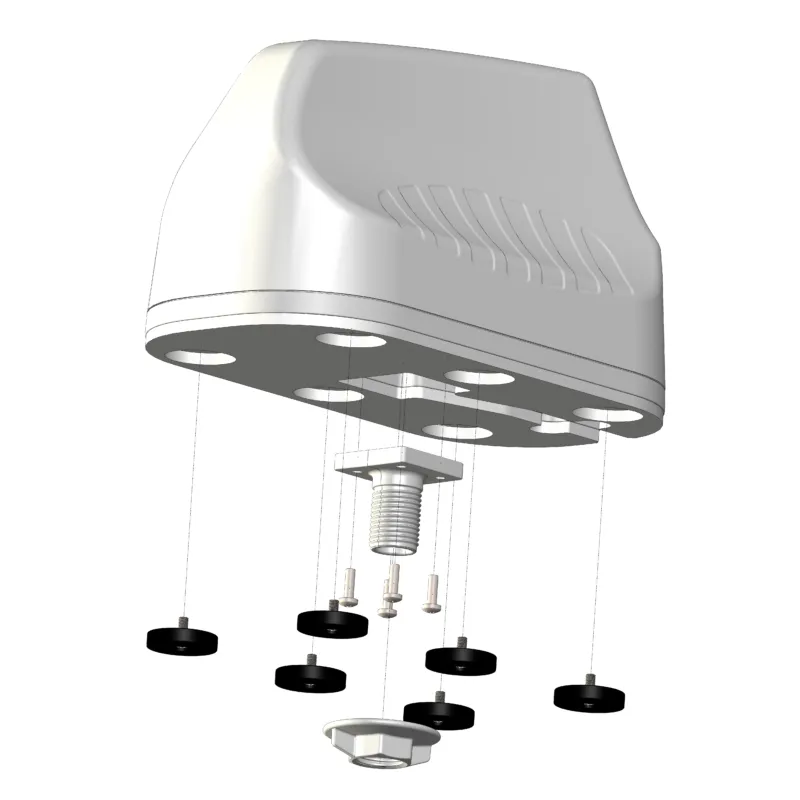

La antena ofrece varias opciones de montaje: espiga, superficie y montaje con base magnética. Se conecta mediante un cable coaxial Twin HDF-195 de 2 m de longitud con conector SMA macho.
La pérdida del cable coaxial varía según la frecuencia y es, por ejemplo, de 0,232 dB/m a 400 MHz, 0,362 dB/m a 900 MHz y 0,603 dB/m a 3000 MHz. La antena dispone de 2 puertos 2X2 MIMO.
Conformidad y certificaciones
La antena cumple con la directiva RoHS 2011/65/UE y está certificada según ISO 9001:2015. También cuenta con el marcado CE.
Además, están certificados el grado de protección IP 68, la norma de niebla salina MIL-STD 810F/ASTM B117, el grado de inflamabilidad UL 94-HB y la resistencia a impactos IK 10.
Especificaciones
| Bandas de frecuencia | 410–470 MHz, 698–960 MHz, 1710–2700 MHz, 3400–3800 MHz |
| Ganancia (máx.) | 1 dBi @ 410–470 MHz, 3,5 dBi @ 698–960 MHz, 5,8 dBi @ 1710–2700 MHz, 4 dBi @ 3400–3800 MHz |
| Ganancia máxima | 5,8 dBi |
| ROE | ≤ 2,5:1 en más del 90 % de las bandas |
| Potencia de alimentación | 10 W |
| Impedancia de entrada | 50 ohmios (nominal) |
| Polarización | Lineal vertical |
| Pérdida del cable coaxial | 0,232 dB/m @ 400 MHz, 0,362 dB/m @ 900 MHz, 0,514 dB/m @ 1800 MHz, 0,533 dB/m @ 2400 MHz, 0,603 dB/m @ 3000 MHz |
| Cortocircuito de CC | Sí |
| Puertos | 2X2 MIMO |
| Tipo de cable coaxial | Twin HDF 195 |
| Longitud del cable coaxial | 2 m |
| Tipo de conector | SMA (M) |
| Velocidad del viento de supervivencia | ≤ 220 km/h |
| Temperatura de funcionamiento | -40°C a +80°C |
| Condiciones ambientales | Exterior/Interior |
| Protección contra entrada de agua | IP 68 |
| Niebla salina | MIL-STD 810F/ASTM B117 |
| Humedad relativa en funcionamiento | hasta 98 % |
| Humedad en almacenamiento | 5 % a 95 % (sin condensación) |
| Temperatura de almacenamiento | -40°C a +80°C |
| Clase de inflamabilidad de la carcasa | UL 94-HB |
| Resistencia a impactos | IK 10 |
| Dimensiones del producto | 253 mm x 128 mm x 144 mm |
| Dimensiones del embalaje | 265 mm x 211 mm x 204 mm |
| Peso | 1,10 kg |
| Peso del embalaje | 1,21 kg |
| Material del radomo | ASA resistente a rayos UV |
| Color del radomo | Blanco brillante (Pantone P 179-1 C) |
| Tipo de montaje | Espiga, superficie con opción de base magnética |
| Garantía | 24 meses |
| Certificaciones | RoHS 2011/65/UE, ISO 9001:2015, CE, IP 68, MIL-STD 810F/ASTM B117, UL 94-HB, IK 10 |
