Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-19-B · Wi-Fi · schwarz · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K
La antena MIMO 9-en-1 de Poynting integra cuatro antenas celulares 4x4 MIMO LTE/5G, cuatro antenas Wi-Fi 4x4 MIMO y una antena GPS/GLONASS en una sola carcasa, diseñada específicamente para los sectores de transporte y marino. Ofrece cobertura celular de ultra banda ancha desde 617 hasta 6000 MHz para aplicaciones LTE/5G actuales y futuras.
- Bandas de frecuencia (celular)
- 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz, 5000–6000 MHz
- Bandas de frecuencia Wi-Fi
- 2,4–2,5 GHz y 5,0–7,2 GHz
- Rango de frecuencia GPS
- 1575,42 MHz / 1600 MHz
- Ganancia máxima (celular)
- -0,5 dBi @ 617–960 MHz, 3,5 dBi @ 1427–1517 MHz, 5,5 dBi @ 1710–2700 MHz, 5,5 dBi @ 3400–4200 MHz, 6 dBi @ 5000–6000 MHz
Descripción
Ventajas destacadas
- Ultra banda ancha: Cobertura celular de 617 a 6000 MHz para LTE/4G y 5G
- 4x4 MIMO: Cuatro antenas celulares y cuatro antenas Wi-Fi MIMO en una sola carcasa
- GPS/GLONASS: Antena de navegación por satélite integrada con ganancia de 21 dBi
- IP69K: Máximo grado de protección contra polvo y chorros de agua a alta presión
- Independiente del plano de tierra: Diseño omnidireccional con plano de tierra interno
- Montaje flexible: Montaje en mástil, pared, superficie, marino y opcionalmente magnético
Rendimiento y cobertura
Las cuatro antenas celulares MIMO ofrecen cobertura de banda ancha desde 617 hasta 6000 MHz, cubriendo así las bandas de frecuencia LTE/4G actuales y las de 5G. El rendimiento de ultra banda ancha permite su uso con diferentes operadores y tecnologías, y está preparada para futuras tecnologías celulares hasta 6 GHz. Las cuatro antenas Wi-Fi de doble banda admiten simultáneamente 2,4 GHz y 5 a 7,2 GHz por antena, proporcionando capacidad 4x4 MIMO con una ganancia de 6,5 dBi.
Diseño y robustez
La antena cuenta con protección IP69K contra la entrada de polvo y chorros de agua a alta presión, y resiste impactos según IK 10. El radomo de PC+ABS (libre de halógenos) con ASA estable a los rayos UV está clasificado según UL 94-HB. El funcionamiento es posible en un rango de temperatura de -40 °C a +80 °C con una humedad relativa de hasta el 98 %. La antena soporta velocidades del viento de hasta 220 km/h.
Montaje y áreas de aplicación
El diseño omnidireccional e independiente del plano de tierra, con plano de tierra interno, facilita la instalación en diversas superficies. Están disponibles opciones de montaje en mástil, pared, superficie y marino, así como montaje magnético opcional. Con un diámetro de 160 mm y una altura de 65 mm, la antena es compacta. Las principales áreas de aplicación incluyen vehículos comerciales e industriales, aplicaciones marinas, M2M y otros sistemas IoT.
Recepción GPS/GLONASS
La antena GPS/GLONASS integrada opera en el rango de frecuencias de 1575,42 MHz y 1600 MHz con una figura de ruido ≤1,5 dB y una ganancia de 21 dBi. La tensión de alimentación es de 2,7 a 3,3 V con un consumo de corriente de 5 a 15 mA. La atenuación del filtro fuera de banda es de al menos 12 dB a f0+50 MHz y al menos 16 dB a f0-50 MHz.
Especificaciones
| Bandas de frecuencia (celular) | 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz, 3400–4200 MHz, 5000–6000 MHz |
| Bandas de frecuencia Wi-Fi | 2,4–2,5 GHz y 5,0–7,2 GHz |
| Rango de frecuencia GPS | 1575,42 MHz / 1600 MHz |
| Ganancia máxima (celular) | -0,5 dBi @ 617–960 MHz, 3,5 dBi @ 1427–1517 MHz, 5,5 dBi @ 1710–2700 MHz, 5,5 dBi @ 3400–4200 MHz, 6 dBi @ 5000–6000 MHz |
| Ganancia máxima (Wi-Fi) | 6,5 dBi |
| Ganancia máxima (GPS) | 21 dBi |
| VSWR | <2:1 |
| Potencia máxima de transmisión | 10 W |
| Impedancia de entrada | 50 Ohm (nominal) |
| Polarización | Lineal vertical |
| Atenuación del cable coaxial | 0,56 dB/m @ 900 MHz, 0,785 dB/m @ 1800 MHz, 1,2 dB/m @ 3000 MHz |
| Cortocircuito de CC | Sí |
| Configuración MIMO | 4x4 MIMO |
| Temperatura de funcionamiento | -40 °C a +80 °C |
| Temperatura de almacenamiento | -40 °C a +80 °C |
| Grado de protección | IP69K |
| Humedad relativa (funcionamiento) | hasta 98 % |
| Humedad de almacenamiento | 5 % a 95 % (sin condensación) |
| Resistencia a impactos | IK 10 |
| Clase de inflamabilidad de la carcasa | UL 94-HB |
| Tensión de alimentación GPS | 2,7–3,3 V |
| Consumo de corriente GPS | 5–15 mA |
| Figura de ruido GPS | ≤1,5 dB |
| Impedancia nominal GPS | 50 Ω |
| Atenuación del filtro GPS fuera de banda | 12 dB mín. f0+50 MHz, 16 dB mín. f0-50 MHz |
| Potencia máxima GPS | 50 W |
| Color del radomo | Negro |
| Material del radomo | PC+ABS (libre de halógenos) ASA estable a los rayos UV |
| Conexiones | 9 |
| Tipo de cable coaxial | RTK-031 |
| Longitud del cable coaxial | 2 m |
| Tipo de conector | SMA (M) |

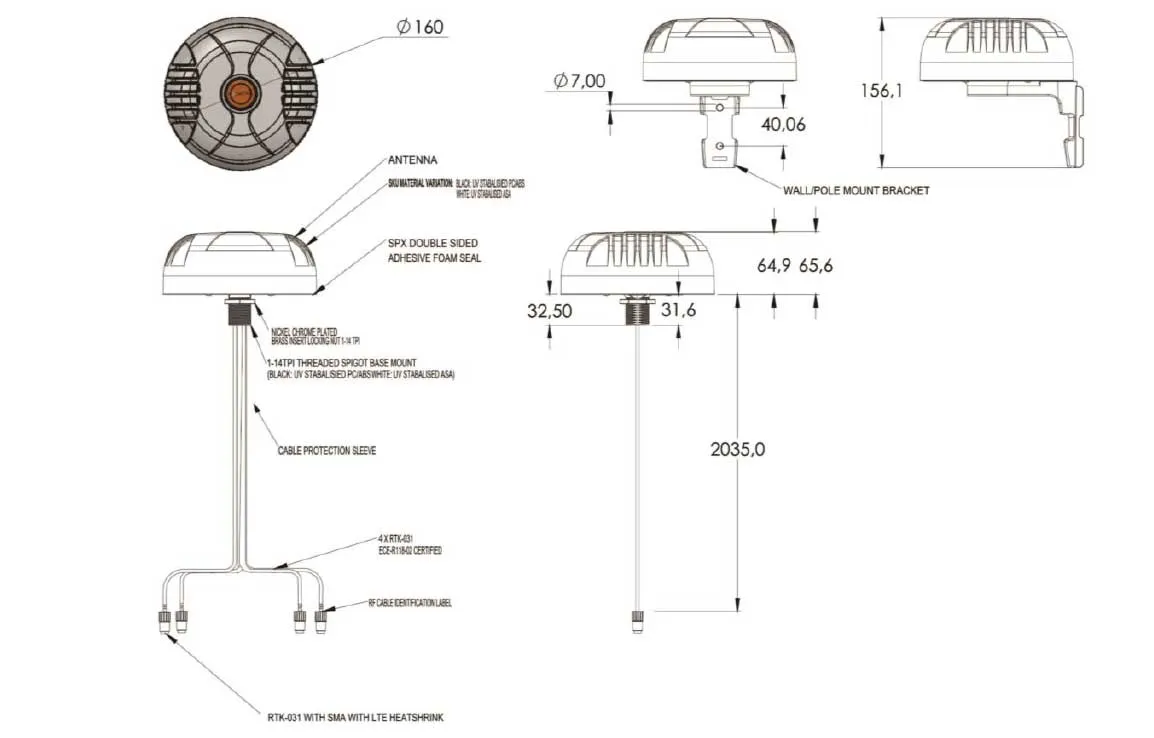

| Dimensiones | Ø160 mm x 65 mm |
| Tipo de montaje | Mástil, pared, superficie, marino y opcionalmente magnético |
| Resistencia al viento | ≤220 km/h |
| Certificaciones | RoHS 2011/65/UE, ISO 9001:2015, CE, IP69K |
| Garantía | 24 meses |
