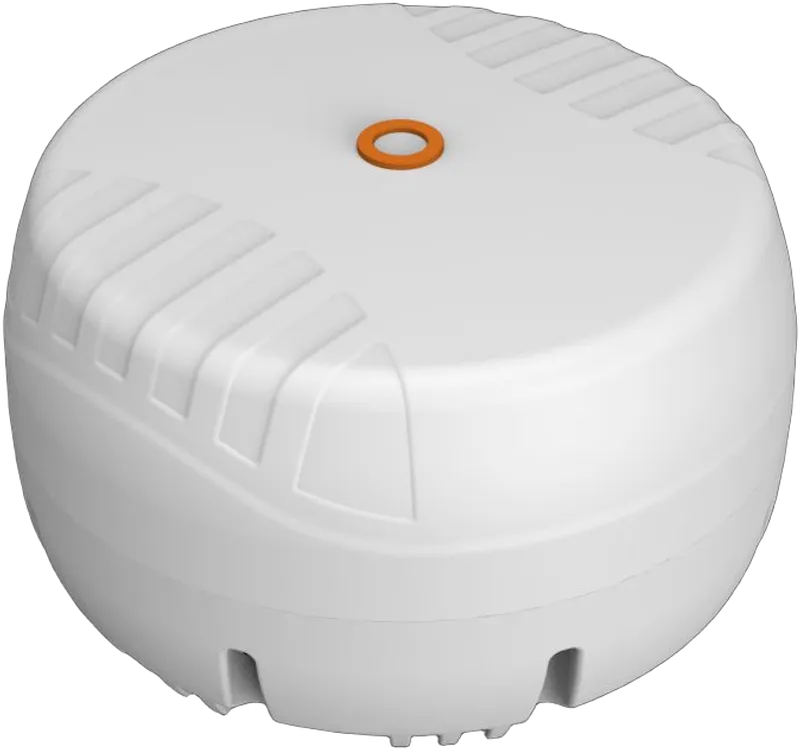

Poynting · Antennen · 5G/LTE · Marine/Küste · CPE · A-SWIRL-0008-V1-02 · 8x8 MIMO LTE/5G · WiFi 7, GPS

La solución de antena CPE SWIRL de Poynting combina una configuración 8x8 MIMO LTE/5G , 4x4 MIMO Wi-Fi 7 y 1x1 GNSS en una carcasa omnidireccional de polarización cruzada, diseñada para entornos marítimos, costeros y de movilidad exigentes. Características destacadas de un vistazo Cobertura multibanda ampliada: de 617 a 7200 MHz para celular, con soporte para numerosas bandas 5G y LTE Wi-Fi 7 de doble banda: 4x4 MIMO en 2,4 GHz y de 5 a 7,2 GHz, compatible con Wi-Fi 3 a Wi-Fi 7 Posicionamiento GNSS: constelaciones L1 y L5 para mayor precisión en el posicionamiento Carcasa robusta: certificaciones IP68 e IK08 para protección contra agua, polvo e impactos Protección marina: resistencia a los rayos UV y al agua salada para aplicaciones marítimas y costeras Router integrado: el router se aloja dentro de la carcasa, reduciendo la longitud de los cables RF y las pérdidas de señal Arquitectura y rendimiento RF La solución SWIRL integra ocho antenas celulares de polarización cruzada que cubren el rango de 617 a 6000 MHz con una ganancia máxima de 6 dBi. La configuración 8x8 MIMO permite aprovechar la diversidad espacial en redes LTE y 5G, incluyendo las bandas milimétricas hasta 7,2 GHz. La antena es omnidireccional, lo que garantiza una cobertura de 360° sin orientación preferente. El subsistema Wi-Fi ofrece una configuración 4x4 MIMO de doble banda en los rangos de 2,4 GHz y de 5 a 7,2 GHz, con compatibilidad desde Wi-Fi 3 (802.11g) hasta Wi-Fi 7 (802.11be), incluyendo las normas Wi-Fi 4, 5, 6, 6E y 7. El módulo GNSS 1x1 soporta las constelaciones L1 y L5 con una ganancia máxima de 6 dBi. Diseño mecánico e integración La carcasa de color blanco brillante tiene un diámetro de 382 mm y una altura total de 224 mm, mientras que la antena sola mide 127 mm. Un disipador térmico integrado mejora la regulación de temperatura del router alojado en el interior. Esta integración permite el uso de cables coaxiales cortos tipo RTK-031 de 0,65 m de longitud, minimizando así las pérdidas de señal entre los elementos radiantes y el router. La carcasa admite routers con dimensiones de 231 x 193 x 50 mm o 293,5 x 148,5 x 50 mm. La fijación puede realizarse mediante montaje magnético o montaje en superficie, y el accesorio BRKT-92 está disponible para el soporte de fijación. Conectividad y conectores Los ocho puertos celulares utilizan conectores RA-SMA (macho), mientras que los cuatro puertos Wi-Fi emplean conectores RA-RP-SMA (macho). El puerto GNSS dedicado completa el conjunto con un conector SMA (macho). Esta separación de interfaces permite una conexión directa y ordenada hacia el router alojado en la carcasa. Robustez y conformidad La carcasa está certificada IP68 para estanqueidad e IK08 para resistencia a impactos. Además, cumple con la directiva RoHS 3, sin metales pesados añadidos intencionadamente más allá de los umbrales reglamentarios. La protección contra rayos UV y el agua salada hace que la solución sea adecuada para despliegues en entornos marítimos, costeros y de transporte. Estas características ambientales, junto con las certificaciones mencionadas, cubren los casos de uso marino, costero y de transporte y movilidad definidos por el fabricante. Especificaciones técnicas Tecnología: Celular (LTE/2G/3G/4G/5G), Wi-Fi, GPS/GLONASS Configuración MIMO 5G/LTE: 8x8 MIMO Configuración MIMO Wi-Fi: 4x4 MIMO Configuración GNSS: 1x1 GNSS (L1 y L5) Rango de frecuencias 5G/LTE: 617 – 7200 MHz Rango de frecuencias celular: 617 – 6000 MHz Rango de frecuencias Wi-Fi: 2,4 y 5 a 7,2 GHz Ganancia máxima (celular): 6 dBi Ganancia máxima (GNSS): 6 dBi Polarización: X-Polarised Direccionalidad: Omnidireccional Puertos celulares: 8 Puertos Wi-Fi: 4 Puertos GNSS: 1 Estándares Wi-Fi: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax), Wi-Fi 7 (802.11be) Conectores 5G/LTE: RA-SMA (m) Conectores Wi-Fi: RA-RP-SMA (m) Tipo de cable coaxial / longitud: RTK-031 / 0,65 m Diámetro: 382 mm Altura total: 224 mm Altura (antena sola): 127 mm Color: Blanco brillante Compatibilidad carcasa router: 231 x 193 x 50 mm o 293,5 x 148,5 x 50 mm Tipo de fijación: Montaje magnético, montaje en superficie Accesorio: BRKT-92 Protección de entrada: IP68, IK08 Certificaciones: RoHS 3 Peso embalado: 12,10 kg Dimensiones del embalaje: 2x (450 x 450 x 180 mm) Contenido de la caja maestra: 1x antena + 1x base País de origen: CN
