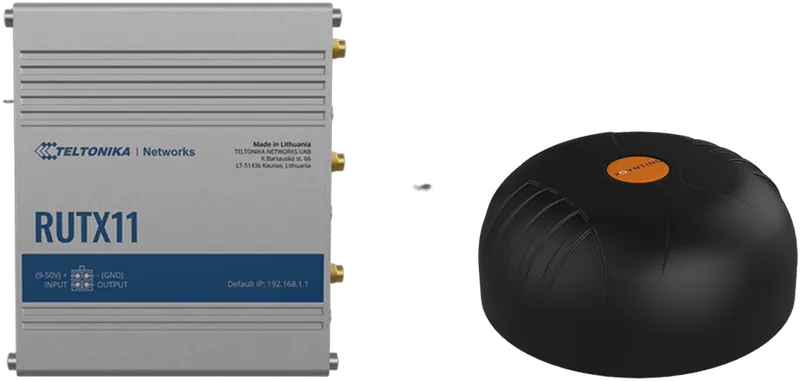

Poynting Teltonika · RUTX11 · 4G Router & Poynting · A-MIMO-0004-V1-15 · 4G· 5G Rundstrahlantenne BUNDLE

Rendimiento y cobertura

La antena Poynting A-MIMO-0004-V1-15 cubre un rango de frecuencias celulares desde 617 hasta 7200 MHz, distribuido en quince bandas de frecuencia distintas. Es compatible con tecnologías celulares LTE/2G/3G/4G/5G, incluyendo el estándar 5G RedCap (Reduced Capability) para redes emergentes. La configuración 2x2 MIMO se aplica simultáneamente a las señales celulares LTE/5G y al Wi-Fi, lo que permite optimizar el rendimiento en ambos ámbitos. La ganancia celular alcanza los 6 dBi, mientras que la ganancia Wi-Fi es de 6,5 dBi en los rangos de 2,4–2,5 GHz y 5,0–7,2 GHz. Los estándares Wi-Fi admitidos van desde Wi-Fi 3 (802.11g) hasta Wi-Fi 6E (802.11ax), garantizando compatibilidad con una amplia gama de equipos de red.

Diseño e instalación

La antena está alojada en una carcasa negra única que agrupa cinco elementos radiantes: dos antenas celulares MIMO, dos antenas Wi-Fi de doble banda y una antena GPS/GLONASS. Su índice de protección IP69K asegura la estanqueidad frente a la entrada de polvo y chorros de agua a alta presión. Se ofrecen cinco opciones de montaje: fijación en poste, soporte magnético, espiga, superficie o escritorio, y fijación en pared. Los conectores son de tipo SMA (macho) e incluyen dos adaptadores RP-SMA (macho). El cable coaxial tipo RTK-031 tiene una longitud de 2 metros, lo que proporciona flexibilidad para la conexión entre la antena y el router Teltonika RUTX11 incluido en el kit.

Conformidad y certificaciones

El producto cumple con la directiva RoHS 3, que regula la restricción de sustancias peligrosas en equipos eléctricos y electrónicos. La certificación eMark [E1*10R06/02*9871*00] valida su uso en aplicaciones de transporte y movilidad automotor. El índice de protección IP69K complementa estas homologaciones, garantizando la resistencia de la antena en entornos exteriores exigentes, incluyendo aplicaciones marinas y costeras.

Aplicaciones objetivo

La antena está optimizada para tres sectores de aplicación identificados por el fabricante: antenas comerciales e industriales, antenas marinas y costeras, y antenas para transporte y movilidad. Su diagrama de radiación omnidireccional y polarización lineal la hacen adecuada para despliegues en vehículos, embarcaciones e instalaciones fijas expuestas a condiciones climáticas adversas. La compatibilidad combinada de celular, Wi-Fi y GPS/GLONASS en una sola carcasa reduce el número de antenas necesarias, cubriendo todos los requisitos de conectividad de un sistema IoT móvil.

Especificaciones técnicas

• Rango de frecuencias celulares: 617 – 7200 MHz
• Bandas 5G: n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n51, n53, n65, n66, n67, n71, n74, n75, n76, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256
• Bandas LTE/4G: B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B74, B85, B103, B106
• Ganancia celular (LTE/5G): 6 dBi
• Ganancia Wi-Fi: 6,5 dBi
• Ganancia GPS/GLONASS: 21 dBi
• Configuración MIMO celular: 2x2
• Configuración MIMO Wi-Fi: 2x2
• Sistema GNSS: GPS/GLONASS
• Puertos LTE: 2
• Puertos Wi-Fi: 2
• Puertos GNSS: 1
• Estándares Wi-Fi: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
• Rango de frecuencias Wi-Fi: 2,4–2,5 GHz, 5,0–7,2 GHz
• Diagrama de radiación: Omnidireccional
• Polarización: Lineal
• Conectores: SMA (m) con 2x adaptador RP-SMA (m)
• Tipo de cable coaxial: RTK-031
• Longitud del cable: 2 m
• Índice de protección: IP69K
• Certificaciones: RoHS 3, eMark [E1*10R06/02*9871*00]
• Tecnologías admitidas: 5G RedCap, Celular (LTE/2G/3G/4G/5G), GPS/GLONASS, Wi-Fi
• Color de la carcasa: Negro
• Accesorios compatibles: MBK-3
• Peso en embalaje: 1,24 kg
• Dimensiones en embalaje: 230 x 220 x 150 mm
