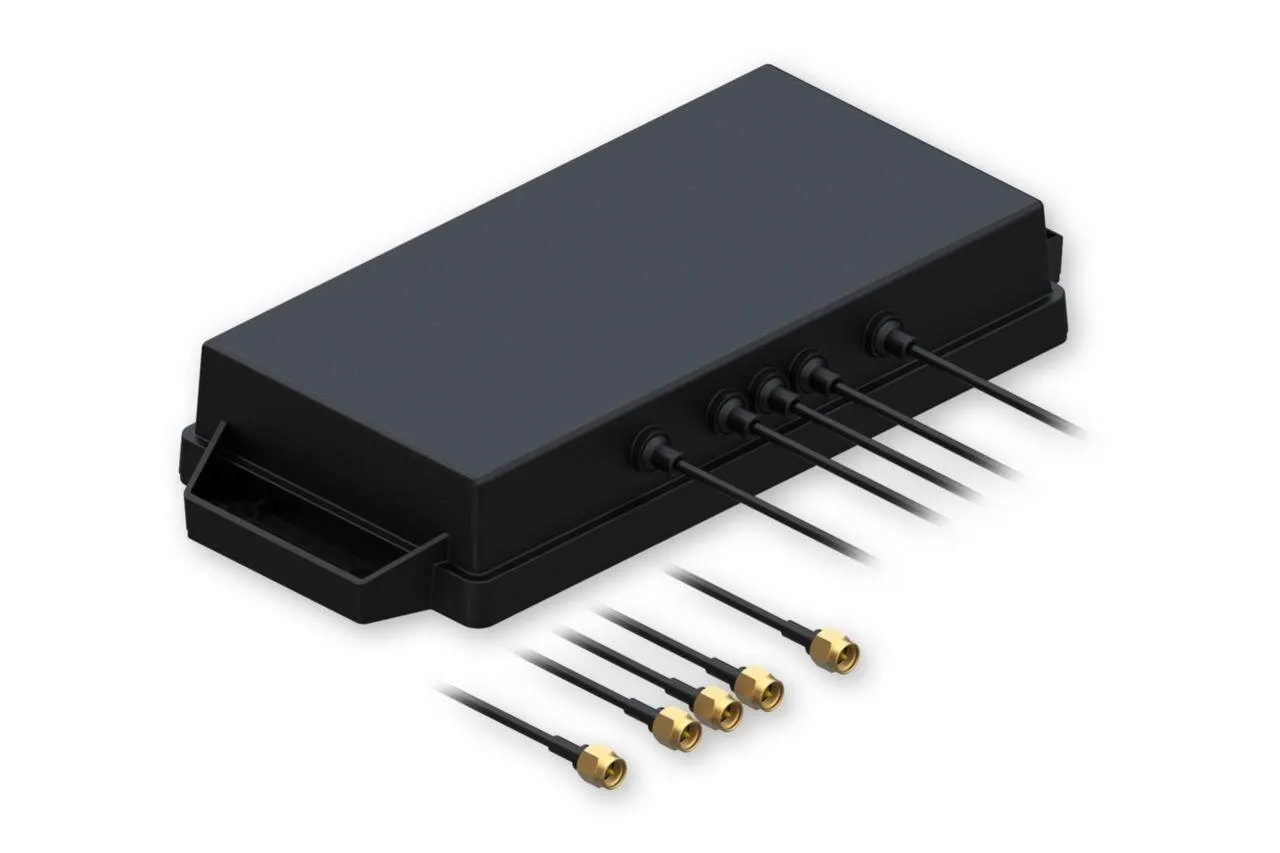

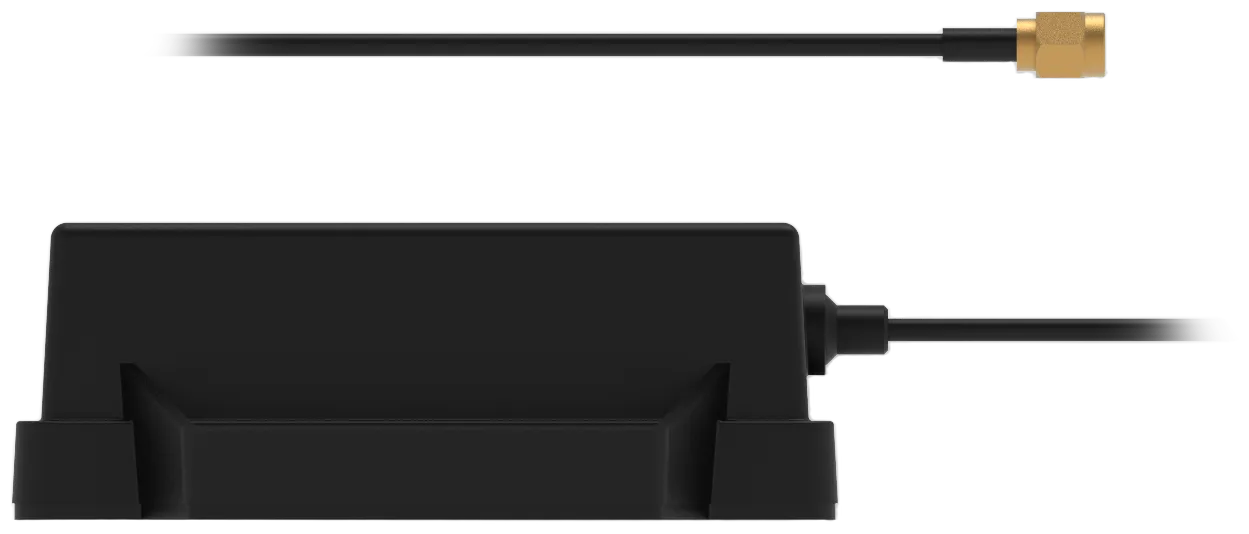

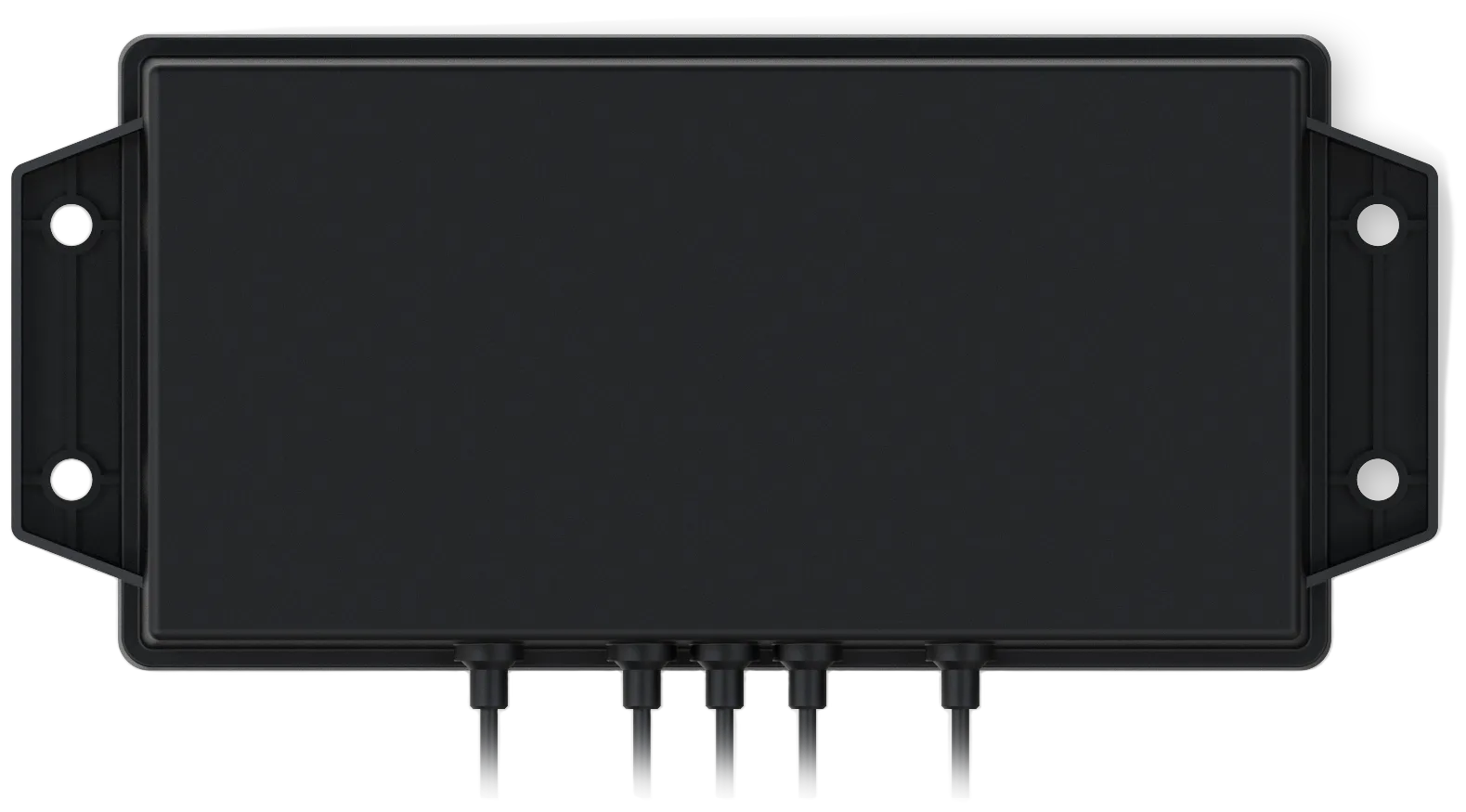

TELTONIKA NETWORKS 5G COMBO Mobile/GNSS SMA Antenna

Ventajas clave

• Antena 5G MIMO: Rango de frecuencias 600–960, 1427–2700, 3300–4200, 4400–5000 MHz
• Antena GNSS con LNA: Rango de frecuencias 1559–1610 y 1164–1189 MHz, ganancia LNA 17 ± 2 dB
• Patrón de radiación omnidireccional y directivo: Cobertura óptima para aplicaciones móviles y estacionarias
• Carcasa resistente a los rayos UV: Material PC/PC+ABS, apta para uso exterior prolongado
• Protección IP67: Estanca al polvo y protegida contra inmersión temporal
• Conforme a RoHS: Cumple con la directiva de la UE sobre restricción de sustancias peligrosas

Rendimiento 5G MIMO

La antena cubre un amplio espectro de frecuencias 5G de 600 a 5000 MHz, dividido en las bandas 600–960, 1427–2700, 3300–4200 y 4400–5000 MHz. Con un patrón de radiación omnidireccional y polarización lineal, es ideal para aplicaciones móviles que requieren una cobertura de señal uniforme. La ganancia es ≤ 4 dBi con un VSWR ≤ 2,5 y una impedancia de 50 Ω, lo que garantiza una transmisión de señal eficiente.

Posicionamiento GNSS

La antena GNSS integrada soporta las bandas de frecuencia 1559–1610 MHz y 1164–1189 MHz con polarización circular dextrógira (RHCP) y un patrón de radiación directivo. El amplificador de bajo ruido (LNA) integrado ofrece una ganancia de 17 ± 2 dB con un factor de ruido ≤ 2 dB, lo que permite un posicionamiento preciso incluso en condiciones de recepción difíciles. La ganancia es ≤ 2 dBi, el VSWR es inferior a 2 y la impedancia es de 50 Ω.

Diseño robusto para uso exterior

La carcasa de PC/PC+ABS es resistente a los rayos UV y está protegida según IP67 contra polvo y agua. La antena funciona en un rango de temperaturas de -40 °C a +80 °C y con una humedad relativa de hasta el 90 %. El montaje puede realizarse mediante tornillo M6 o adhesivo. Con una altura de 224,0 ± 3,0 mm, un ancho de 100,0 ± 2,0 mm y un peso de 450 g, es compacta y resistente. Los cuatro cables 5G tipo LMR100 tienen un diámetro de 6,5 mm y una longitud de 3000 mm; el cable GNSS también es LMR100 con una longitud de 3000 mm. La antena se alimenta con una tensión de 3–5 VDC y consume 15 mA.
