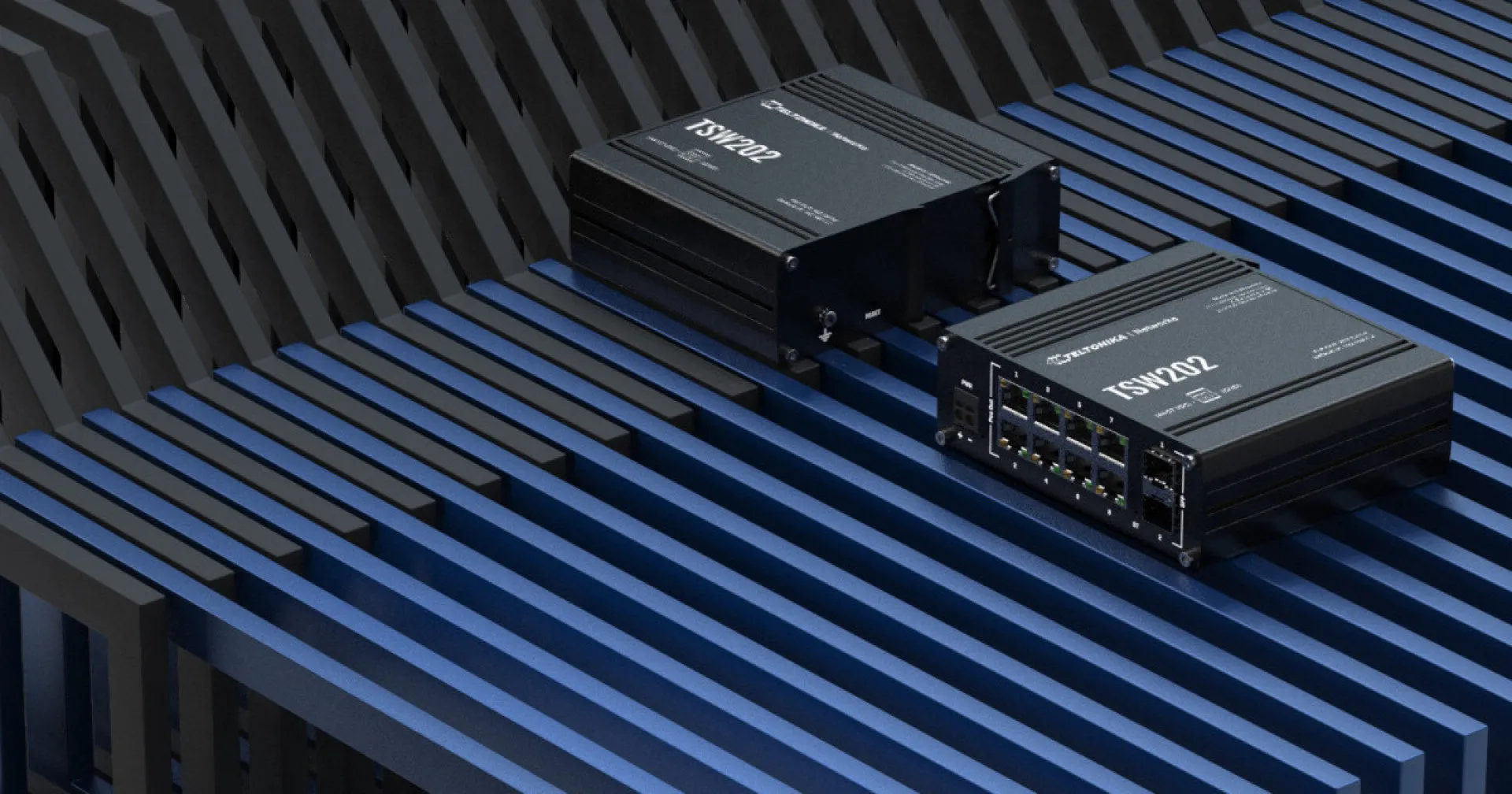

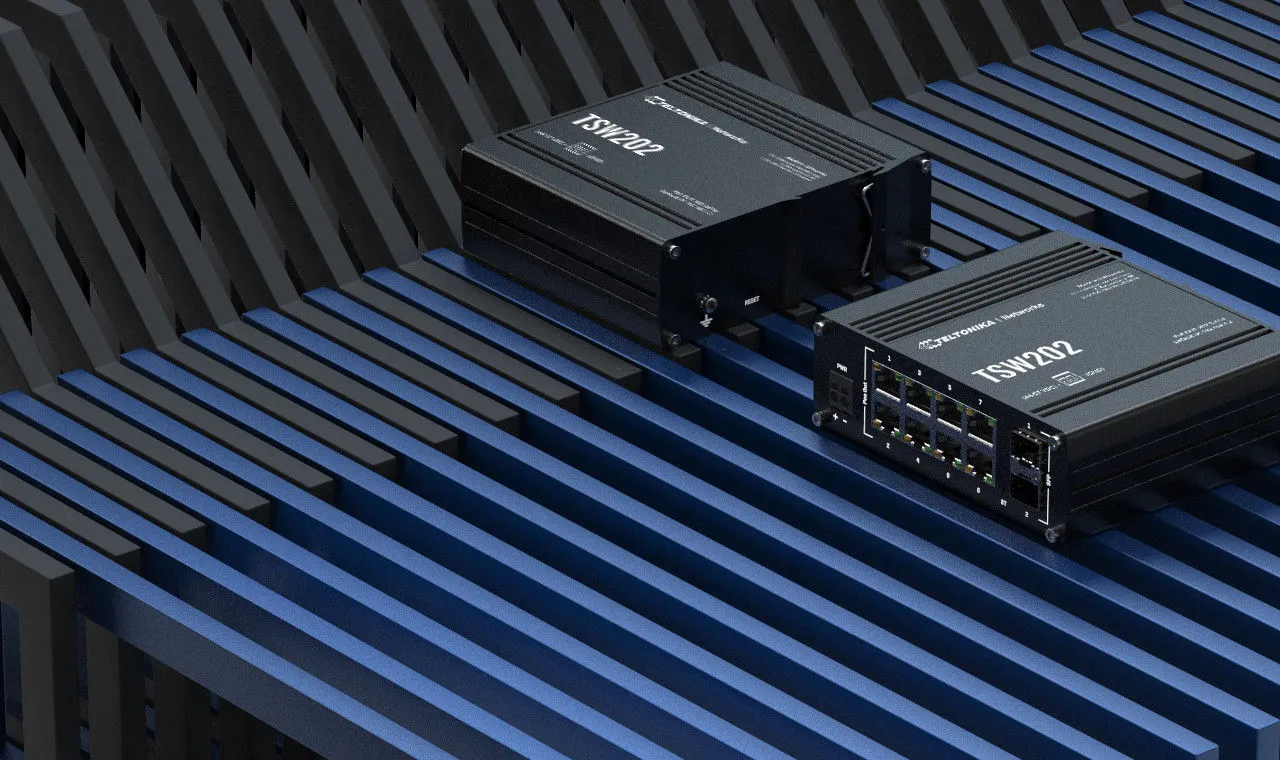

Teltonika TSW202 Industrieller managed Gigabit PoE+ Switch mit 8 Ports und 2 SFP

Características destacadas

• 8 puertos Gigabit PoE+: 30 W por puerto, presupuesto total de 240 W para alimentar dispositivos a través de un cable de hasta 100 m
• 2 puertos SFP: uplinks de fibra óptica para extender el alcance de la red
• PROFINET clase B y EtherNet/IP: compatibilidad con buses de campo industriales y MRP (cliente y gestor)
• TSWOS basado en OpenWrt: sistema operativo Linux abierto con SDK, shell Busybox, Lua, C y C++
• Enrutamiento L3 estático: enrutamiento IPv4/IPv6 estático, VLAN, STP/RSTP, cliente DHCPv6
• Robustez industrial: IP30, -40 °C a 75 °C, carcasa de aluminio anodizado, montaje en carril DIN integrado

Rendimiento y capacidad

El TSW202 ofrece un ancho de banda sin bloqueo de 20 Gbps y una tasa de transferencia de 14,88 Mpps. El búfer de paquetes de 512 KB y la compatibilidad con tramas Jumbo de hasta 10 000 bytes garantizan un procesamiento eficiente del tráfico incluso en picos de carga. La tabla de direcciones MAC admite hasta 8 000 entradas, lo que lo hace adecuado para redes de tamaño medio con numerosos dispositivos conectados.

Los ocho puertos RJ45 soportan velocidades de 10/100/1000 Mbps con auto MDI/MDIX crossover, conforme a los estándares IEEE 802.3i, 802.3u, 802.3ab y 802.3x. Los dos puertos SFP complementan la conectividad para uplinks de fibra óptica.

Diseño hardware y alimentación

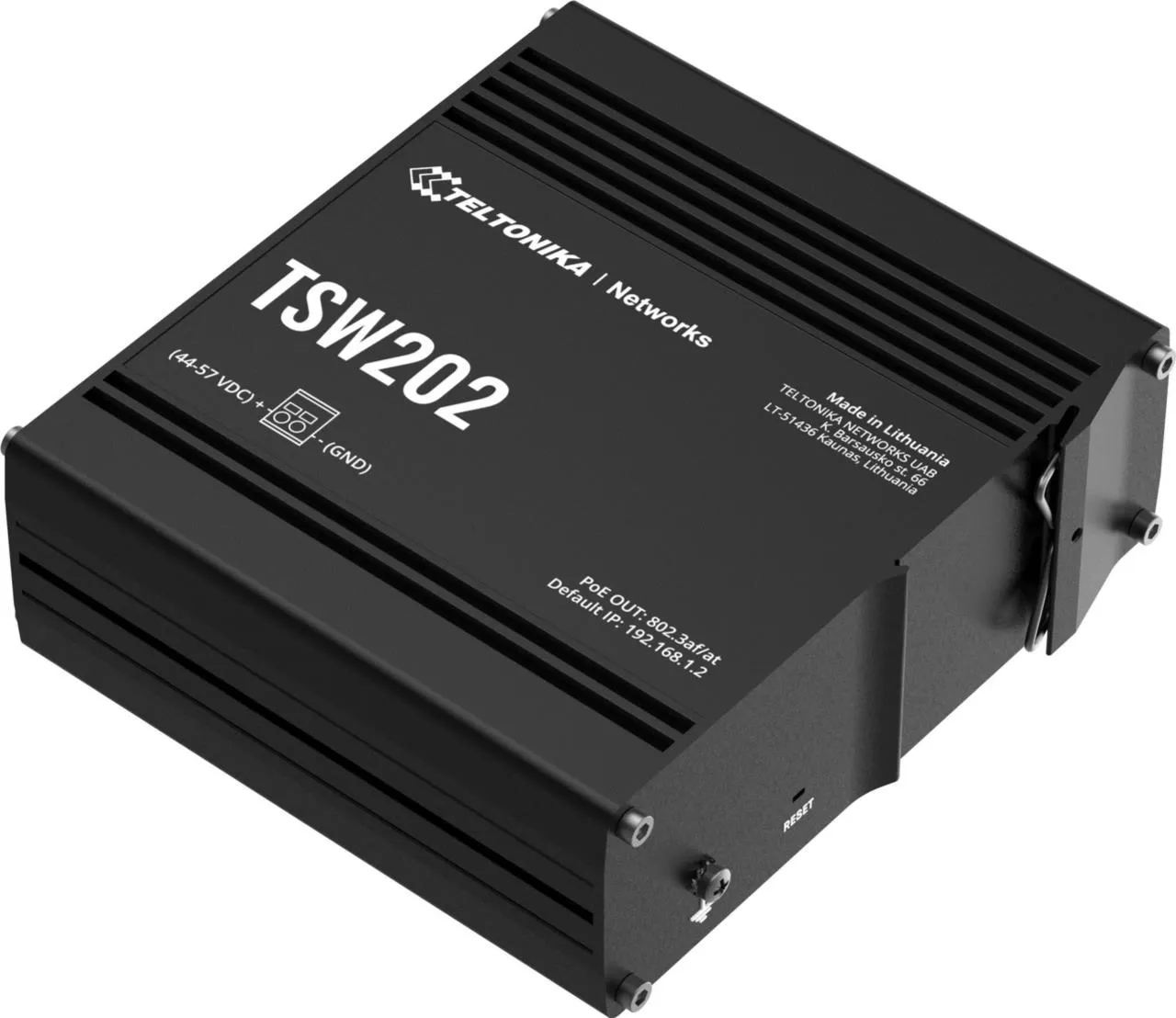

La carcasa de aluminio anodizado mide 132 × 44,2 × 122,2 mm y pesa 610 g. La protección de entrada IP30 y el rango de funcionamiento de -40 °C a 75 °C con humedad del 10 % al 90 % (sin condensación) permiten su instalación en entornos industriales adversos. El switch incluye soporte integrado para carril DIN, montaje en pared opcional con kit adicional y colocación sobre superficie plana.

La alimentación utiliza un conector DC industrial de 2 pines con un rango de tensión de entrada de 7 a 57 VDC, y un rango específico de 44 a 57 VDC para la función PoE. El consumo es inferior a 3 W en reposo, 8 W como máximo sin carga PoE y hasta 248 W con carga PoE máxima. Incluye una borna de puesta a tierra por tornillo y un botón de reinicio por software. Los LEDs de estado comprenden un indicador de alimentación, un indicador AUX, 16 LEDs de estado LAN y 2 LEDs de estado SFP.

Gestión y funciones de red

El sistema operativo TSWOS, basado en OpenWrt Linux, ofrece un entorno de configuración completo. Se proporciona un paquete SDK con entorno de compilación, y se soportan los lenguajes shell Busybox, Lua, C y C++ para la personalización del firmware. Las actualizaciones de firmware pueden realizarse desde un archivo, desde un servidor, mediante perfiles de configuración, copia de seguridad, RMS o FOTA, sin perder la configuración actual.

Los parámetros de puerto incluyen activación/desactivación, control de velocidad de enlace, aislamiento de puerto, gestión PoE, gestión EEE (802.3az) y duplicación de puerto. Las funciones de capa 2 incluyen protección contra bucles, tabla de reenvío, VLAN y STP/RSTP. Las funciones de capa 3 incluyen enrutamiento estático IPv4, enrutamiento estático IPv6, cliente DHCPv6 y dirección IPv6 estática. El DHCP está disponible en modo servidor y cliente.

La calidad de servicio se basa en prioridad de puerto, prioridad DSCP, prioridad 802.1p y TOS, con planificación SP/WFQ/WRR. El control de ancho de banda integra limitación de velocidad y control de tormentas, mientras que el modelador de tráfico ofrece shaping por puerto. Las herramientas de diagnóstico incluyen diagnóstico de cable, ping, traceroute y nslookup.

Protocolos industriales y servicios de red

El TSW202 soporta PROFINET (clase B) y EtherNet/IP para integración en arquitecturas de automatización. Los roles MRP cliente y MRP gestor garantizan la redundancia en anillos industriales. LLDP está soportado para el descubrimiento automático de vecinos de red, y SNMP está disponible en versiones V2 y V3 para supervisión centralizada.
