Ubiquiti AirFiber, 2.0 Gbps Backhaul, 24GHz

Ventajas destacadas

• Backhaul en dúplex completo: hasta 2 Gbps de rendimiento en enlaces punto a punto
• Alcance: más de 20 km de distancia de enlace en operación a 24 GHz
• Sincronización GPS: sincronización de reloj con precisión de frecuencia de ±0,2 ppm
• Antenas de transmisión y recepción independientes: mayor presupuesto de enlace gracias a la arquitectura de antenas separadas
• Modulación 256QAM: velocidades máximas de datos con capacidad FDD de 2000 Mbps
• Cifrado AES de 128 bits: transmisión de datos segura

Rendimiento y capacidad

El equipo admite los niveles de modulación 256QAM MIMO, 64QAM MIMO, 16QAM MIMO, QPSK MIMO, QPSK SISO y ¼x QPSK SISO. En modo FDD, alcanza una capacidad de 2000 Mbps con 256QAM, mientras que en modo TDD llega a 1024 Mbps. Con niveles de modulación inferiores, como QPSK SISO, la capacidad FDD se reduce a 250 Mbps y la TDD a 127 Mbps. El equipo procesa más de un millón de paquetes por segundo.

La relación de subida/bajada es programable en modo semidúplex y está fijada al 50 % en modo dúplex completo. El cifrado se realiza con AES de 128 bits.

Antena y radiofrecuencia

La antena integrada de tipo split ofrece una ganancia de transmisión de 33 dBi y una ganancia de recepción de 40 dBi. El ancho de haz a -3 dB es inferior a 3,5°, con una atenuación trasera de 70 dB. La polarización es dual slant, con una aislamiento de polarización cruzada superior a 28 dB. La EIRP es de aproximadamente 33 dBm bajo normativas FCC/IC y de unos 20 dBm bajo normativa CE.

La precisión de frecuencia sin sincronización GPS es de ±2,5 ppm, y con sincronización GPS, de ±0,2 ppm. Los canales de operación incluyen 24,1 GHz y 24,2 GHz, con un ancho de banda de canal de 100 MHz.

Interfaces y alimentación

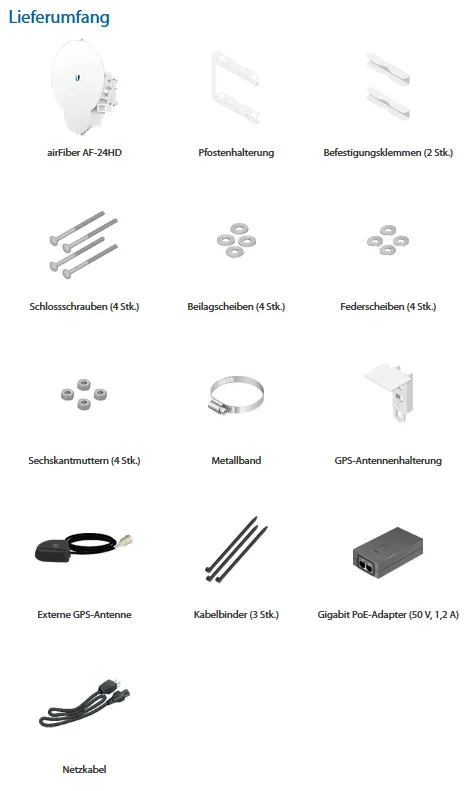

El equipo cuenta con un puerto de datos GbE RJ45 y un puerto de configuración 10/100 MbE RJ45. Un conector auxiliar RJ-12 sirve como conexión de tono para alineación. La alimentación se realiza mediante Power over Ethernet pasivo en el rango de tensión de 42–58 V DC, con un adaptador PoE GigE de 50V/1,2A incluido en el suministro. El consumo máximo de potencia es de 50 W.

Montaje y condiciones ambientales

El equipo tiene unas dimensiones de 593 x 768 x 370 mm y un peso de 17,3 kg. Incluye un kit de montaje en mástil. Soporta velocidades del viento de hasta 200 km/h con una carga de viento de 770 N. El rango de temperatura de operación permitido va de -40 a 55 °C.

Ocho LEDs de estado indican la velocidad del puerto de datos, el enlace/actividad del puerto de datos, la velocidad del puerto de configuración, el enlace/actividad del puerto de configuración, la sincronización GPS, el modo de modulación, el estado maestro/esclavo y el estado de RF. Un display LED de dos dígitos está calibrado en dBm.

Certificaciones y garantía

El equipo cuenta con las certificaciones CE, FCC e IC. La garantía del fabricante es de 12 meses.
