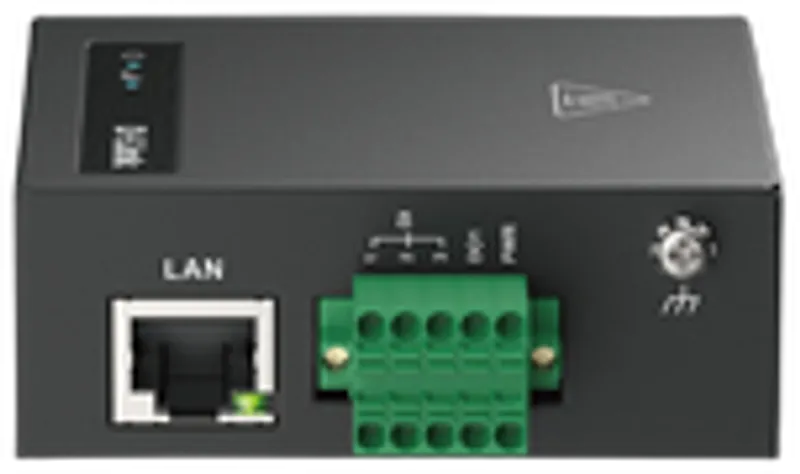

D-Link DOM-311-TSO 4G LTE IIoT RTU

Aperçu des points forts

• WAN cellulaire : 4G LTE Cat 4 avec un débit descendant maximal de 150 Mbps et un débit montant maximal de 50 Mbps via un seul emplacement Nano SIM
• Intégration E/S : 3 entrées numériques et 2 sorties numériques à collecteur ouvert pour le contrôle direct des appareils sur le terrain
• Connectivité série : interfaces à bornes RS-232 et RS-485 avec prise en charge des protocoles Modbus TCP/RTU/ASCII
• Accès distant sécurisé : tunnel OpenVPN et pare-feu IPS avec filtrage MAC/IP
• Gestion flexible : interface web, contrôle par SMS et plateforme cloud D-ECS pour une gestion centralisée des appareils
• Montage industriel : format rail DIN mesurant 78 x 70 x 29 mm dans un boîtier en acier zingué

Connectivité cellulaire et réseau

L'unité assure une connectivité WAN cellulaire via la 4G LTE Cat 4, offrant un débit descendant maximal de 150 Mbps et un débit montant maximal de 50 Mbps. Un seul emplacement Nano SIM dessert l'interface cellulaire, et deux connecteurs d'antenne SMA (F) permettent l'installation d'antennes externes. L'appareil fonctionne sur les bandes FDD B1, B3, B7, B8, B20 et B28A, ainsi que sur les bandes TDD B38, B40 et B41.

Côté LAN, un port Fast Ethernet fonctionne à 10/100 Mbps et offre une fonctionnalité de serveur DHCP. Les fonctionnalités réseau incluent la prise en charge d'IPv4 et IPv6, la redirection de ports, la NAT et le routage statique. Le DNS dynamique est pris en charge via DynDNS, No-IP et les services dynamic DO.

Entrées/sorties numériques et série

L'UTR expose une interface série RS-232 et une interface RS-485 via des connexions à bornes, permettant une communication directe avec les équipements industriels existants. Le fonctionnement COM virtuel série-IP est pris en charge en modes client TCP, serveur TCP et UDP. L'appareil implémente les protocoles Modbus TCP/RTU/ASCII pour une intégration au niveau protocole avec les systèmes de contrôle industriel.

Trois entrées numériques acceptent des niveaux logiques 0 de 0–2 V et des niveaux logiques 1 de 5–30 V. Deux sorties numériques utilisent un circuit à collecteur ouvert, conçu pour une tension maximale de 30 V, permettant à l'unité de piloter directement des relais ou des indicateurs externes depuis le terrain.

Sécurité et VPN

La connectivité des sites distants est protégée par un tunnel OpenVPN pour une communication chiffrée site à site ou client à site. Le pare-feu intégré offre une prévention des intrusions et des règles de redirection de ports, tandis que le filtrage MAC et IP limite l'accès aux appareils autorisés sur le réseau local.

Gestion et maintenance

La configuration et la surveillance quotidiennes sont assurées via une interface utilisateur web accessible sur le LAN. Les commandes de gestion par SMS offrent un canal de contrôle hors bande lorsque la connectivité IP n'est pas disponible. Pour les parcs d'appareils connectés, la plateforme cloud D-ECS permet une gestion centralisée. Les fonctions de maintenance du système incluent la mise à niveau du micrologiciel, le redémarrage et la réinitialisation, toutes accessibles via l'interface web.

Alimentation, montage et environnement

L'appareil accepte une entrée d'alimentation continue allant de 9 V à 36 V, s'adaptant aux tensions courantes dans les armoires industrielles. Il se monte sur un rail DIN standard, et son boîtier mesure 78 x 70 x 29 mm. Le boîtier est fabriqué en acier zingué. La température de stockage varie de -40 à 85 °C, et l'humidité de fonctionnement s'étend de 10 % à 95 % sans condensation.

Conformité et certifications

Le produit porte les marquages CE et UKCA, confirmant sa conformité aux exigences réglementaires applicables en Europe et au Royaume-Uni. Il est également conforme aux normes EN 18031-1, EN 18031-2 et EN 303645, couvrant la sécurité des réseaux et les exigences de base pour l'IoT grand public pertinentes pour les déploiements industriels.
