Poynting · Antennen · LTE/GSM · A-DASH-0003-V1 · weiß · SMA (M) · Ultra low profile smart meter/M2M/IoT antenna, 400MHz - 510MHz · NEW

Points forts en un coup d'œil

• Omnidirectionnelle pour une connectivité fiable dans toutes les orientations
• Bande large 400–510 MHz prenant en charge LoRa 433 MHz, CDMA 450 et NB-IoT/LTE-M 450 MHz

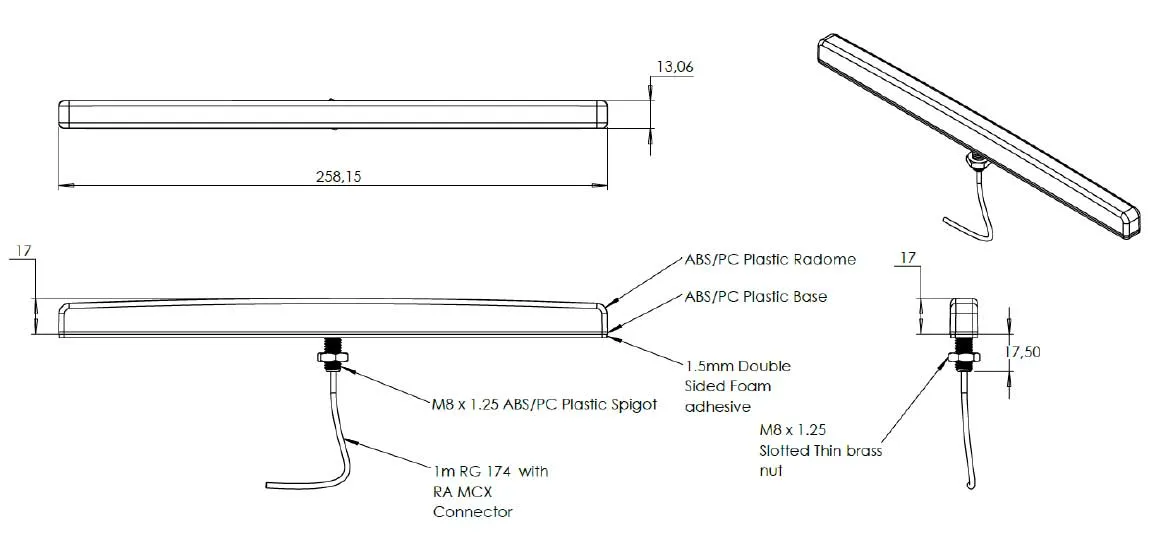

• Profil ultra-plat de 258 × 34 × 13 mm, idéal pour les boîtiers de compteurs
• Résistance aux intempéries et au vandalisme avec certification IP67 et IK 08
• Installation simplifiée par dos adhésif et ergot M8 avec écrou en laiton
• Compatibilité LTE avec les bandes 31, 72 et 73 ainsi que les bandes 5G n31 et n72

Conception et applications

La DASH-3 est volontairement conçue pour les applications à profil bas telles que les compteurs intelligents. Elle se monte typiquement sur le dessus ou sur le côté des boîtiers de compteurs, et convient aussi bien aux installations intérieures qu'extérieures. Son diagramme de rayonnement omnidirectionnel assure une connectivité stable quelle que soit l'orientation de l'antenne.

Les domaines d'application M2M et IoT incluent la télérelève des compteurs d'électricité, de gaz et d'eau, le contrôle d'accès et la climatisation des bâtiments intelligents, l'affichage numérique, les systèmes environnementaux et hydriques, l'automatisation industrielle, ainsi que l'agriculture et la logistique.

Technologies et bandes prises en charge

L'antenne couvre l'ensemble de la bande cellulaire 400–510 MHz et peut être utilisée avec les technologies LoRa 433 MHz, CDMA 450 et LTE-M/NB-IoT 450 MHz. Elle prend en charge les bandes LTE 31, 72 et 73, ainsi que les bandes 5G n31 et n72. Les bandes de fréquence spécifiques incluent 410–450 MHz, 433 MHz et 450–470 MHz.

La configuration SISO avec un port LTE et un connecteur SMA mâle simplifie l'intégration dans les systèmes M2M existants. L'impédance d'entrée nominale est de 50 Ohms et l'antenne présente un DC Short pour une protection contre les décharges électrostatiques.

Résistance environnementale et conformité

Le radôme en ABS/PC sans halogène offre une protection IP67, à l'exclusion du montage sur ergot, et résiste aux impacts selon le niveau IK 08. L'antenne supporte des vents allant jusqu'à 160 km/h et une humidité relative de fonctionnement jusqu'à 98 %. La résistance au brouillard salin est certifiée selon MIL-STD 810F/ASTM B117.

La plage de température de fonctionnement s'étend de -40 °C à +75 °C, identique à la plage de stockage. Le câble présente un indice de inflammabilité UL 94-HB. Les certifications et normes applicables comprennent RoHS 2011/65/EU, ISO 9001:2015, CE, EN, CSA et IEC.

Installation et câblage

Le montage s'effectue par dos adhésif ou par ergot M8 × 17 mm avec écrou en laiton M8, offrant deux options d'fixation adaptées aux surfaces lisses ou perforées. L'antenne est livrée avec un câble RG 174 d'une longueur de 1 m ±5 %, équipé d'un connecteur SMA mâle. L'atténuation du câble est de 0,62 dB/m à 400 MHz.
