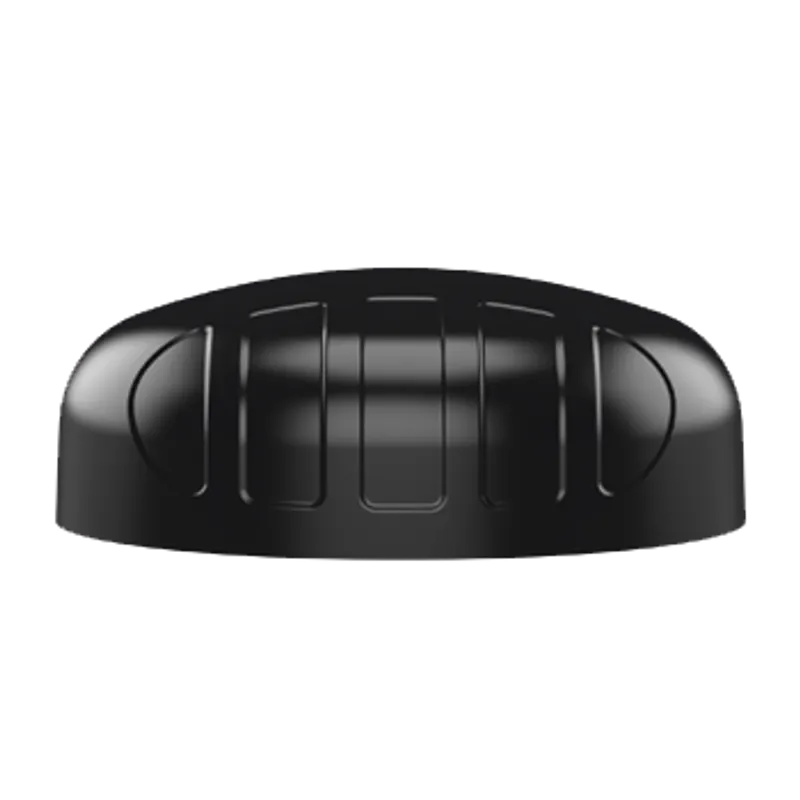

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0005-V2-01 · schwarz · SMA (M) & RPSMA Adapter · KFZ/GPS/WIFI 6dbi Antenna 2x LTE/1x DB WIFI 1x GPS 2m SMA

Avantages en un coup d'œil

• Système 5-en-1 : 2X2 MIMO LTE, 2X2 MIMO Wi-Fi double bande et GPS/GLONASS actif dans un seul boîtier
• Large bande : couvre 617–4200 MHz, incluant la bande CBRS 3,5 GHz
• Robuste : IP69K, résistante au vandalisme et étanche
• Compacte : seulement 100 mm de diamètre pour 36 mm de hauteur
• Caractéristique omnidirectionnelle : diagramme de rayonnement équilibré pour une couverture uniforme
• Résistante aux températures : utilisation de -40°C à +80°C

Performances et couverture fréquentielle

Les deux antennes MIMO cellulaires prennent en charge les technologies 2G, 3G, 4G et 5G et couvrent la plage de fréquences de 617 à 4200 MHz. Cette plage inclut les bandes LTE les plus courantes à l’international ainsi que la bande CBRS 3,5 GHz. L’antenne offre un gain LTE de 6 dBi et est conçue pour que les deux ports LTE soient connectés au routeur afin d’assurer des performances optimales.

Malgré sa taille réduite, l’antenne offre d’excellentes performances, en particulier dans les bandes de fréquences supérieures, essentielles pour le débit LTE et la stabilité de la connexion. Les diagrammes de rayonnement de tous les éléments rayonnants offrent un excellent équilibre entre couverture omnidirectionnelle, diversité des motifs et bonnes propriétés de rayonnement à l’altitude souhaitée.

Wi-Fi et GPS

L’antenne dispose de deux antennes Wi-Fi double bande distinctes couvrant simultanément les bandes 2,4 GHz et 5 GHz. Elles prennent en charge les normes 802.11n et 802.11ac/ax avec 2X2 MIMO et atteignent un gain de 7,5 dBi dans la plage de fréquences de 2400 à 7200 MHz.

La cinquième antenne est un système GPS/GLONASS actif haute performance avec un gain de 21 dBi, fonctionnant de manière fiable même à des températures allant jusqu’à -40°C.

Design et montage

Le boîtier de l’antenne est stabilisé aux UV et résistant au feu. Les performances restent identiques avec ou sans plaque de base. L’antenne offre diverses options de montage, notamment par tenon, par fixation magnétique, par ruban adhésif ou par support.

Avec un indice de protection IP69K, l’antenne est étanche et résistante au vandalisme. Ses dimensions compactes de 100 mm de diamètre et 36 mm de hauteur permettent une installation discrète sur les véhicules.

Domaines d'application

Cette antenne convient aux applications IoT/M2M, aux compteurs intelligents, aux services publics intelligents, aux transports, à la navigation maritime et à l’agriculture. Parmi les cas d’usage spécifiques figurent la mesure intelligente d’électricité, de gaz et d’eau, l’automatisation des bâtiments, l’affichage dynamique, les systèmes de logistique et d’entrepôt ainsi que l’automatisation industrielle en usine.

Dans le secteur des transports, l’antenne est utilisée sur les bus, les véhicules utilitaires et dans le domaine de la sécurité publique. D’autres applications incluent les engins et machines minières, les machines agricoles ainsi que les petits bateaux et yachts en eaux côtières ou intérieures.
