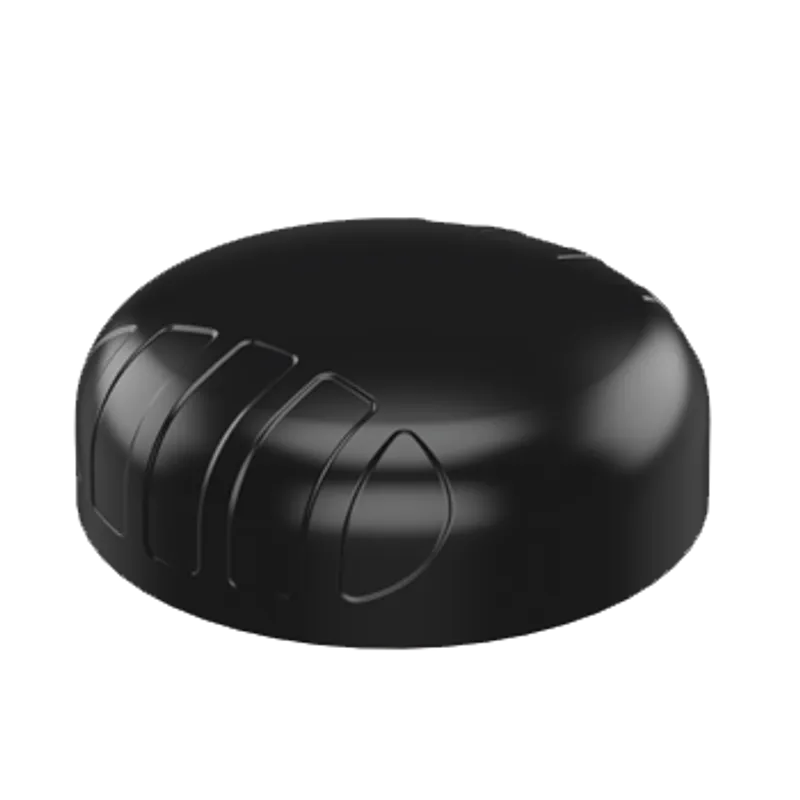

Poynting · Antennen · 5G/LTE · KFZ · A-PUCK-0002-V2-01 · schwarz · SMA (M) · 6dbi MIMO LTE-Antenna 2x2m SMA-M Kabel "Schwarz" PUCK-2

Avantages en un coup d'œil

• Format compact : Antenne omnidirectionnelle de seulement Ø99,3 mm x 36 mm pour des installations discrètes
• Prête pour la 5G : Couvre la bande CBRS 3,5 GHz (3,2–4,2 GHz) pour les normes radio actuelles et futures
• Protection robuste : Étanchéité IP69K, résistance aux chocs IK 10 et ignifugation selon UL 94-HB
• Montage polyvalent : Possibilité de fixation par tenon fileté, mât, paroi, surface ou aimant
• Résistance environnementale : Plage de fonctionnement de -40 °C à +80 °C et résistance au vent jusqu’à 220 km/h

Performances et couverture fréquentielle

Le PUCK-2 combine deux éléments d’antenne LTE dans un seul boîtier et prend en charge le 2x2 MIMO sur toute la plage de 617 à 4200 MHz. Les valeurs de gain sont de 0 dBi à 617–960 MHz, 1 dBi à 1427–1517 MHz, 5 dBi à 1710–2700 MHz et 6 dBi à 3400–4200 MHz, avec un gain maximal de 6 dBi. Les diagrammes de rayonnement de tous les éléments rayonnants offrent un équilibre optimal entre comportement omnidirectionnel, diversité de motifs et bonnes performances de rayonnement à l’élévation souhaitée. Malgré ses dimensions réduites, l’antenne délivre des performances particulièrement élevées aux fréquences supérieures, essentielles pour le débit LTE et la stabilité de la connexion.

Les valeurs de VSWR sont ≤2,5:1 sur 90 % des bandes, et l’impédance d’entrée est de 50 ohms. Les deux ports LTE sont conçus pour être connectés à des routeurs ou des terminaux afin d’obtenir les meilleures performances MIMO possibles. L’antenne fonctionne avec une polarisation linéaire verticale et peut supporter une puissance d’alimentation allant jusqu’à 10 W.

Domaines d'application et scénarios d'utilisation

Le PUCK-2 cible les marchés de l’IoT/M2M, des compteurs intelligents, des services publics intelligents, du transport, du maritime ainsi que de l’agriculture et de l’élevage. Les applications typiques incluent la mesure intelligente de l’électricité, du gaz et de l’eau, l’automatisation des bâtiments avec contrôle du climat, des accès et de la sécurité, la signalétique numérique, les systèmes de stockage et de logistique, ainsi que l’automatisation industrielle et la robotique. Dans le secteur des transports, l’antenne convient aux bus, aux véhicules utilitaires et à la sécurité publique, tandis que dans le secteur minier, elle est utilisée pour les systèmes de communication et de télémétrie sur les véhicules et les machines.

En mer, l’antenne est déployée sur les petits bateaux et yachts en zones côtières ou intérieures. Son diagramme de rayonnement omnidirectionnel assure une couverture uniforme dans toutes ces situations, indépendamment de l’orientation du véhicule ou de l’installation.

Boîtier et spécifications environnementales

Le radôme est fabriqué en PC+ABS (sans halogène) avec un matériau ASA résistant aux UV et est de couleur noire. La conception mécanique soignée garantit une résistance au vandalisme, à la corrosion, à l’eau et à la poussière selon la norme IP69K. L’antenne est résistante au feu selon UL 94-HB et résiste aux brouillards salins conformément aux normes MIL-STD 810G/ASTM B117. La résistance aux chocs est conforme à IK 10, et la résistance au vent atteint jusqu’à 220 km/h.

La plage de température de fonctionnement autorisée s’étend de -40 °C à +80 °C, tout comme la plage de température de stockage. L’humidité relative en fonctionnement peut atteindre 98 %, tandis qu’en stockage, elle varie de 5 % à 95 % sans condensation. L’antenne est homologuée pour une utilisation en extérieur et en intérieur et dispose d’un court-circuit continu (DC-Short).

Câble et connectique

Le PUCK-2 est équipé d’un câble coaxial de type RTK-031 d’une longueur de 2 m, terminé par un connecteur SMA mâle. L’atténuation du câble est de 0,56 dB/m à 900 MHz, 0,71 dB/m à 1500 MHz, 0,785 dB/m à 1800 MHz, 0,91 dB/m à 2400 MHz et 1,2 dB/m à 3000 MHz. Ces valeurs permettent d’estimer de manière réaliste le gain effectif au niveau de l’entrée du routeur ou de l’appareil après la longueur du câble.

Certifications et conformité

L’antenne est conforme à la directive RoHS 2011/65/UE et est fabriquée selon la norme ISO 9001:2015. La conformité CE est assurée, et le numéro d’homologation UE est E1*10R06/01*9551*00. La garantie est de 24 mois.
