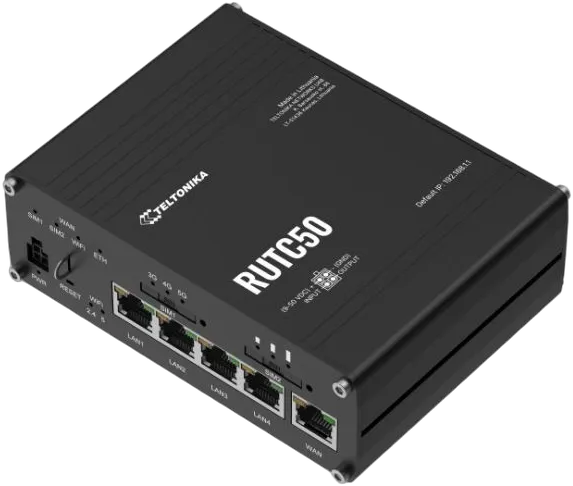

Poynting Teltonika · RUTC 50 5G Router & Poynting · A-MIMO-0004-V1-17 · Multifunktionsantenne BUNDLE

Avantages clés

• Sept antennes en un seul boîtier : quatre antennes cellulaires MIMO, deux antennes Wi-Fi bi-bande et une antenne GPS/GLONASS.
• Couverture fréquentielle étendue : fréquences cellulaires de 410 à 3800 MHz, incluant les bandes 450 MHz et 5 GHz.
• Diagramme omnidirectionnel : polarisation linéaire, réception uniforme dans toutes les directions.
• Protection IP69K : boîtier conçu pour une utilisation dans des environnements commerciaux, industriels, maritimes et de transport.
• Certification ECE Regulation No. 10 : approuvé pour une utilisation dans les véhicules.
• Montage flexible : fixation magnétique, fixation à broche et fixation sur surface.

Performances et connectivité

L'antenne du kit prend en charge une configuration 4×4 MIMO pour les connexions LTE avec un gain maximal de 6,2 dBi dans la bande cellulaire 410–3800 MHz. Quatre ports LTE permettent le traitement parallèle de plusieurs flux de données, améliorant le débit et la fiabilité de la connexion cellulaire dans des conditions de signal variable. Les technologies CDMA450 ainsi que les normes cellulaires LTE/2G/3G/4G/5G sont prises en charge, permettant au kit de fonctionner dans divers réseaux de déploiement.

Les bandes de fréquences cellulaires couvrent un large spectre : de 410–450 MHz et 433 MHz à 5000–6000 MHz, incluant les bandes intermédiaires 617–698 MHz, 698–803 MHz, 791–894 MHz, 880–960 MHz, 1427–1517 MHz, 1700–1900 MHz, 1900–2200 MHz, 2300–2400 MHz, 2400–2500 MHz, 2500–2700 MHz et 3400–3800 MHz. Les bandes 5G prises en charge sont n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256. Les bandes LTE/4G incluent B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B31, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B72, B73, B74, B85, B87, B88, B103, B106.

Wi-Fi et GNSS

L'antenne est équipée de deux ports Wi-Fi en configuration 2×2 MIMO avec un gain maximal de 7 dBi, fonctionnant dans les bandes de fréquences 2,4–2,5 GHz et 5,0–6,0 GHz. Les normes Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) et Wi-Fi 6E (802.11ax) sont prises en charge, assurant la compatibilité avec une large gamme de réseaux sans fil. Un port GNSS/GPS assure la réception des signaux de navigation par satellite avec un gain maximal de 21 dBi pour les systèmes GPS/GLONASS.

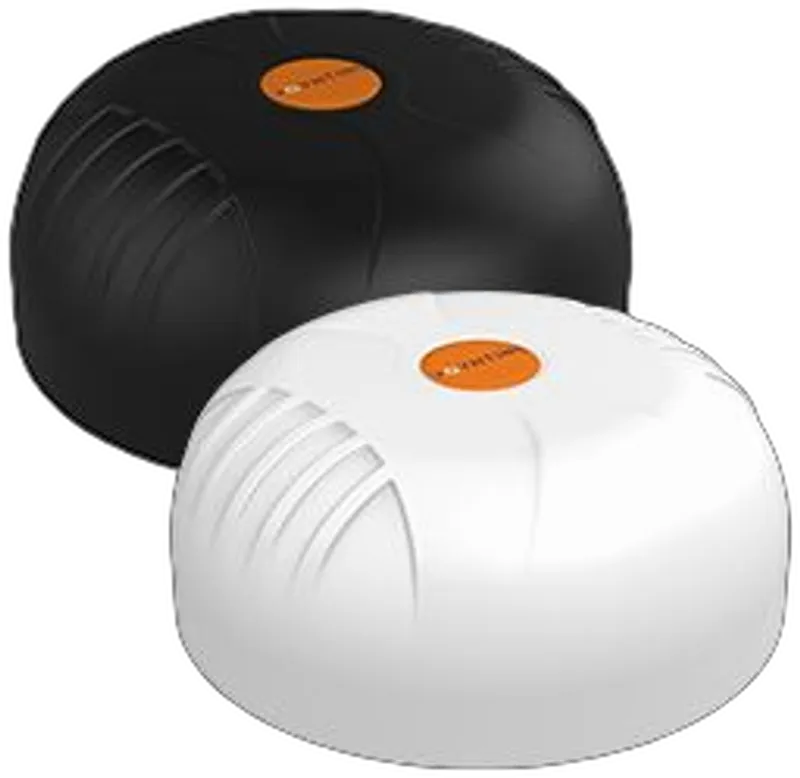

Design et montage

L'antenne appartient à la série MIMO-3 et constitue une solution omnidirectionnelle à polarisation linéaire, intégrée dans un seul boîtier. Trois types de fixation sont pris en charge : magnétique, à broche et sur surface ou table, permettant une installation sur des véhicules, des sites fixes et des emplacements temporaires. Les connecteurs de type SMA (m) avec adaptateurs RPSMA assurent la compatibilité avec les types de connexion courants. Le kit est livré avec l'accessoire MBK-1.

Certification et conformité

L'antenne est homologuée selon la ECE Regulation No. 10 sous le numéro de certification E1*10R06/01*9550*00, confirmant son aptitude à être utilisée dans les sous-systèmes électriques et électroniques des véhicules. Le marquage de certification est apposé sur une étiquette adhésive sur le boîtier ou le câble. L'identification du produit est assurée par l'ID produit et la désignation de version, apposés sur le boîtier ou le câble. Les tests ont été réalisés par le service technique AKKA EMC GmbH (DE-71332 Waiblingen), rapport d'essai P210691 du 20.01.2022.

Domaines d'application

Ce kit est conçu pour les applications commerciales et industrielles, les déploiements maritimes et côtiers, ainsi que pour les solutions de transport et mobiles. La protection du boîtier selon la norme IP69K permet une utilisation dans des conditions d'humidité et de saleté accrues. Pays d'origine : Chine.
