Poynting · Antennen · 5G/LTE · Mast/Wand/Fenster · A-XPOL-0001-V3-21 · SMA (M) · 6dbi 2x2 MIMO Cross Polarised Omnidirectional · SMA - Male · 2 x 5 Me

Points forts en un coup d'œil

• Ultra large bande : couverture cellulaire de 410 à 6000 MHz sur de multiples bandes 5G et LTE
• Polarisation croisée : antenne X-Polarised 2×2 MIMO pour des débits de données améliorés
• Omnidirectionnelle : rayonnement omni-directionnel avec un design profilé bas
• Gain élevé : 6 dBi pour la taille de l'antenne
• Montage polyvalent : installation sur mât, mur ou fenêtre
• Protection IP65 : boîtier résistant à la poussière et à l'eau
• 5G RedCap : prise en charge de la connectivité 5G à capacité réduite pour une efficacité accrue

Performance et couverture

L'antenne A-XPOL-0001-V3-21 opère sur une plage de fréquences cellulaires de 410 à 6000 MHz, couvrant des bandes 5G et LTE spécifiques. Les bandes 5G prises en charge incluent notamment n1, n3, n5, n7, n28, n41, n77, n78, n79, n50, n91, n92, n93, n94, parmi de nombreuses autres listées dans les spécifications. Les bandes LTE prises en charge incluent notamment B1, B3, B4, B5, B7, B8, B20, B28, B40, B41, B42, B48, B66, B71, B50, B51, parmi d'autres bandes listées. La configuration 2×2 MIMO à polarisation croisée permet d'atteindre des débits de données plus élevés qu'une antenne mono-polarisée.

Le gain de l'antenne est de 6 dBi, valeur qui exclut les pertes de câble. Cette antenne prend également en charge les normes Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac) et Wi-Fi 6 (802.11ax), élargissant son champ d'application au-delà de la connectivité cellulaire.

Conception et installation

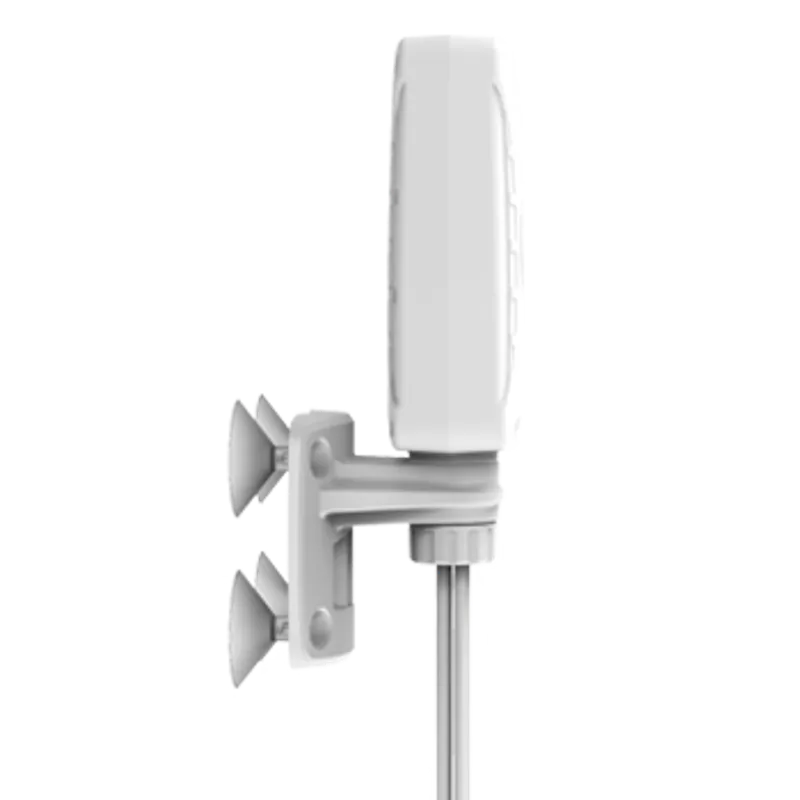

L'antenne A-XPOL-0001-V3-21 se présente sous un design omnidirectionnel à profil bas, de couleur blanche. Elle propose trois types de montage : sur mât, sur mur et sur fenêtre, ce qui facilite son intégration dans différents environnements de déploiement. Le boîtier est certifié IP65, assurant une protection contre la poussière et l'eau selon ce standard.

La connectique s'effectue via deux connecteurs SMA mâle, chacun relié à un câble coaxial HDF-195 d'une longueur de 5 m. L'antenne dispose de deux ports LTE pour la configuration 2×2 MIMO.

Domaines d'application

L'antenne A-XPOL-0001-V3-21 est conçue pour des applications commerciales et industrielles, agricoles, ainsi que pour la connectivité cellulaire en milieu urbain et rural. Sa prise en charge de la technologie 5G RedCap (Reduced Capability) en fait une solution adaptée à une connectivité 5G efficace et économique. Elle prend en charge les technologies cellulaires LTE, 2G, 3G, 4G et 5G.
