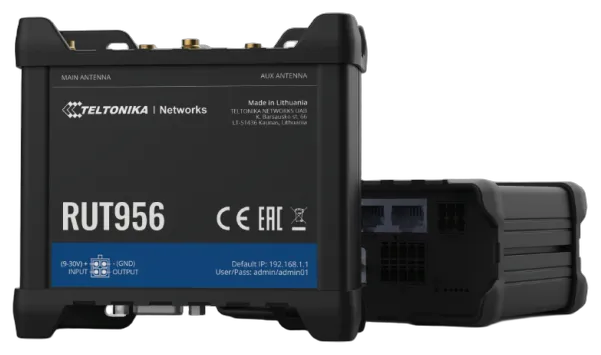

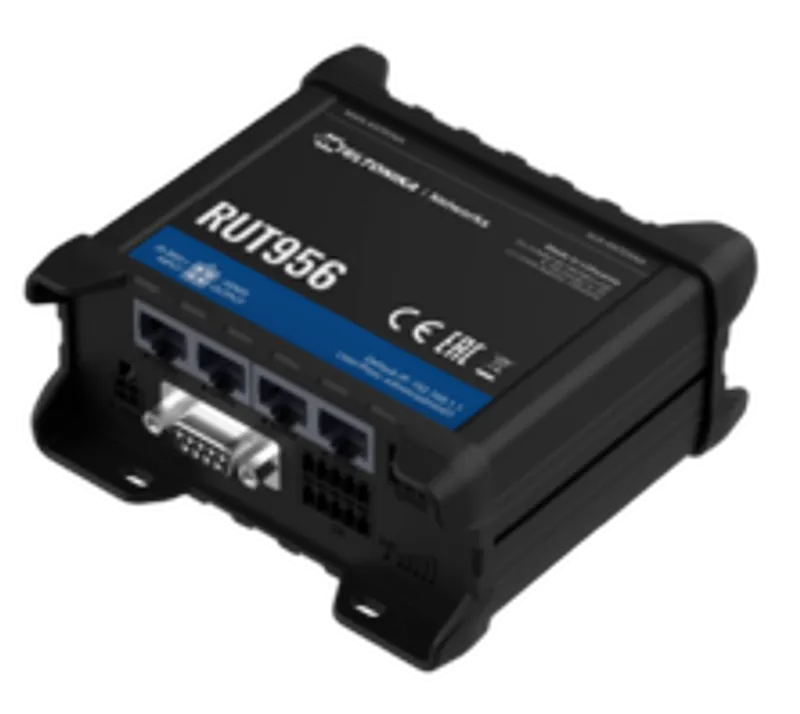

Teltonika RUT956 Dual-SIM LTE-Router mit Wi-Fi und GNSS

Principaux avantages

• Basculement double SIM : permutation automatique entre deux cartes SIM en cas de signal faible, limite de données, roaming ou refus de réseau.
• Basculement multi-WAN : les connexions Wi-Fi WAN, mobile, VRRP et filaires peuvent chacune servir de sauvegarde automatique.
• GNSS multi-constellations : GPS, GLONASS, BeiDou, Galileo et QZSS avec accès aux coordonnées via l’interface Web, SMS, TAVL et RMS.
• Environnement industriel : fonctionnement de -40 °C à 75 °C dans un boîtier en aluminium avec montage sur rail DIN ou surface plane.
• Gestion à distance avec RutOS : système d’exploitation propriétaire avec routage dynamique, VPN, pare-feu et compatibilité RMS.

Connectivité cellulaire et performances

Le module mobile du RUT956 prend en charge la 4G LTE Cat 4 avec des débits allant jusqu’à 150 Mbps, la 3G jusqu’à 42 Mbps et la 2G jusqu’à 236,8 kbps. Les deux emplacements SIM acceptent des cartes Mini SIM 2FF 1,8 V/3 V dans des tiroirs externes et, en option, une eSIM, permettant une redondance des opérateurs dans les déploiements critiques. Le basculement entre cartes SIM est déclenché automatiquement en réponse à un signal faible, une limite de données, une limite de SMS, le roaming, l’absence de réseau, un refus de réseau, une défaillance de connexion de données ou une inactivité prolongée de la SIM.

La surveillance du signal mobile expose des métriques telles que le RSSI, le SINR, le RSRP, le RSRQ, l’EC/IO, le RSCP, les octets envoyés et reçus, la bande connectée, l’IMSI et l’ICCID. La gestion des opérateurs inclut des listes noires et blanches, le verrouillage de bande, l’affichage de la bande active, l’APN automatique et plusieurs PDN. Les connecteurs d’antenne mobile sont deux femelles SMA (MAIN et AUX), et l’appareil prend en charge les fonctionnalités SMS, notamment le statut SMS, la configuration SMS, l’envoi et la lecture via HTTP POST/GET, EMAIL vers SMS, SMS vers EMAIL, SMS vers HTTP, SMS programmés, réponse automatique et SMPP, ainsi que l’USSD.

Réseau, routage et Wi-Fi

Quatre ports Ethernet 10/100 Mbps sont conformes aux normes IEEE 802.3 et IEEE 802.3u avec auto MDI/MDIX ; l’un est configurable en WAN et les trois autres en LAN. L’équilibrage de charge répartit le trafic entre les connexions Wi-Fi WAN, mobile, VRRP et filaires, et chacune de ces options peut servir de basculement automatique. Le routage inclut des routes statiques et dynamiques via BGP, OSPF v2, RIP v1/v2 et NHRP, avec assignation d’IP statique et dynamique, relais DHCP et Relayd.

La pile de protocoles réseau couvre TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPnP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT et Wake On LAN. La qualité de service permet des files d’attente prioritaires par source, destination, service, protocole ou port, ainsi que WMM et 802.11e. Le Wi-Fi est conforme à la norme IEEE 802.11b/g/n en mode Point d’accès ou Station, prend en charge jusqu’à 100 connexions simultanées et offre les sécurités WPA2-Enterprise (PEAP), WPA2-PSK, WEP, WPA-EAP, WPA-PSK avec AES-CCMP et TKIP, le mode SSID masqué et le contrôle d’accès par adresse MAC. Les deux connecteurs d’antenne Wi-Fi sont des femelles RP-SMA.

Sécurité, pare-feu et VPN

Le pare-feu du RUT956 inclut des règles préconfigurées activables via l’interface Web et une configuration illimitée via CLI, ainsi que DMZ, NAT et NAT-T. La prévention des attaques couvre la protection DDoS avec atténuation des inondations SYN, la prévention des attaques SSH et HTTP/HTTPS, et la prévention des analyses de ports contre les drapeaux SYN-FIN, SYN-RST, X-mas, NULL et les analyses FIN. La prise en charge VPN inclut OpenVPN, IPsec, GRE, PPTP, L2TP, Stunnel, Tinc et ZeroTier, et la séparation VLAN fonctionne par port et par étiquette. Le portail captif intégré prend en charge un serveur RADIUS interne ou externe avec une page d’accueil personnalisable.

GNSS et services de localisation

Le récepteur GNSS du RUT956 prend en charge GPS, GLONASS, BeiDou, Galileo et QZSS via un connecteur d’antenne femelle SMA. Les coordonnées peuvent être récupérées via l’interface Web, SMS, TAVL et RMS, et l’appareil implémente les protocoles NMEA 0183 et NTRIP. Plusieurs zones de géorepérage peuvent être configurées pour déclencher des événements en fonction de la localisation de l’appareil.

Interfaces série et bloc d’entrées/sorties

Le RUT956 dispose d’une interface RS232 via un connecteur DB9 avec signaux RTS et CTS complets à des vitesses de 300 à 115200 bauds, et RS485 en duplex intégral (4 fils) ou semi-duplex (2 fils) de 300 à 300000 bauds. Les fonctions série incluent la console, Serial over IP, modem, passerelle MODBUS et client NTRIP. Le bloc d’entrées/sorties fournit une entrée numérique sèche (0 à 3 V), une entrée numérique isolée galvaniquement (0 à 30 V), une entrée analogique (0 à 24 V) et une entrée numérique non isolée sur le connecteur d’alimentation 4 broches qui détecte 0 à 5 V comme niveau bas et 8 à 30 V comme niveau haut. Les sorties incluent deux sorties à collecteur ouvert (30 V, 250 mA et 30 V, 300 mA sur le connecteur 4 broches) et une sortie relais SPST (40 V, 4 A). Le gestionnaire d’E/S permet de définir des conditions d’E/S qui déclenchent des événements automatiques.

Conception, alimentation et déploiement

Le RUT956 présente une conception industrielle compacte mesurant 110 x 50 x 100 mm et pesant 287 g, avec un boîtier en aluminium et des panneaux en plastique. Le montage est possible sur rail DIN des deux côtés ou sur une surface plane, et la protection contre les intrusions est IP30. La plage de tension d’entrée est de 9 à 30 VCC avec protection contre l’inversion de polarité et protection contre les surtensions au-dessus de 31 VCC pendant un maximum de 10 µs. La consommation électrique est inférieure à 2 W au repos et inférieure à 7 W à pleine charge, et l’alimentation est fournie via un connecteur DC industriel à 4 broches. L’appareil prend en charge le PoE passif via les paires inutilisées sur le port LAN1 à 9-50 VCC, sans compatibilité avec les normes IEEE 802.3af, 802.3at ou 802.3bt. Le port USB 2.0 permet la connexion de stockage aux formats FAT, FAT32, exFAT, NTFS (lecture seule), ext2, ext3 et ext4, ainsi qu’un modem supplémentaire, une imprimante ou un convertisseur USB-série via Samba.
