UBIQUITI USW-24-POE-EU

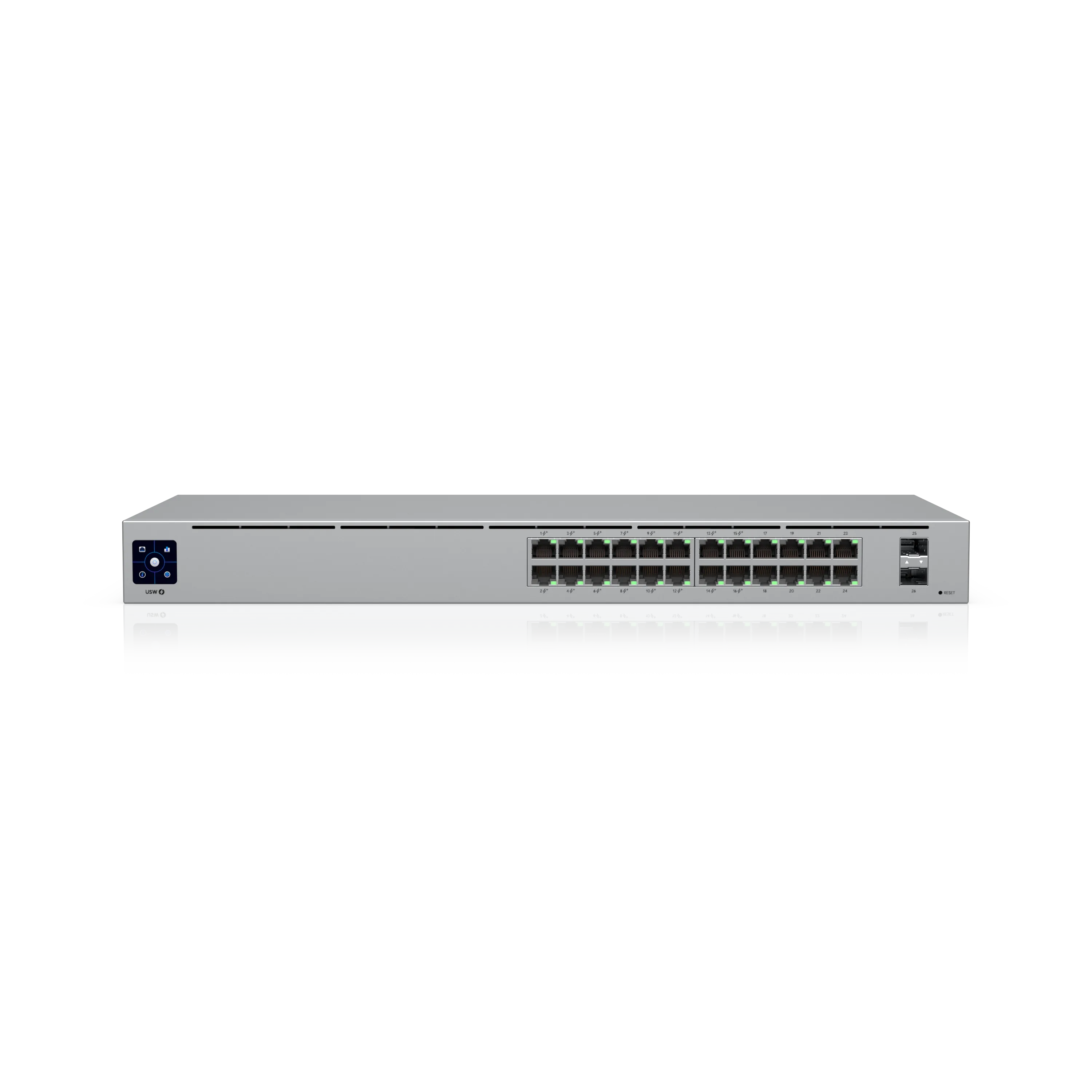

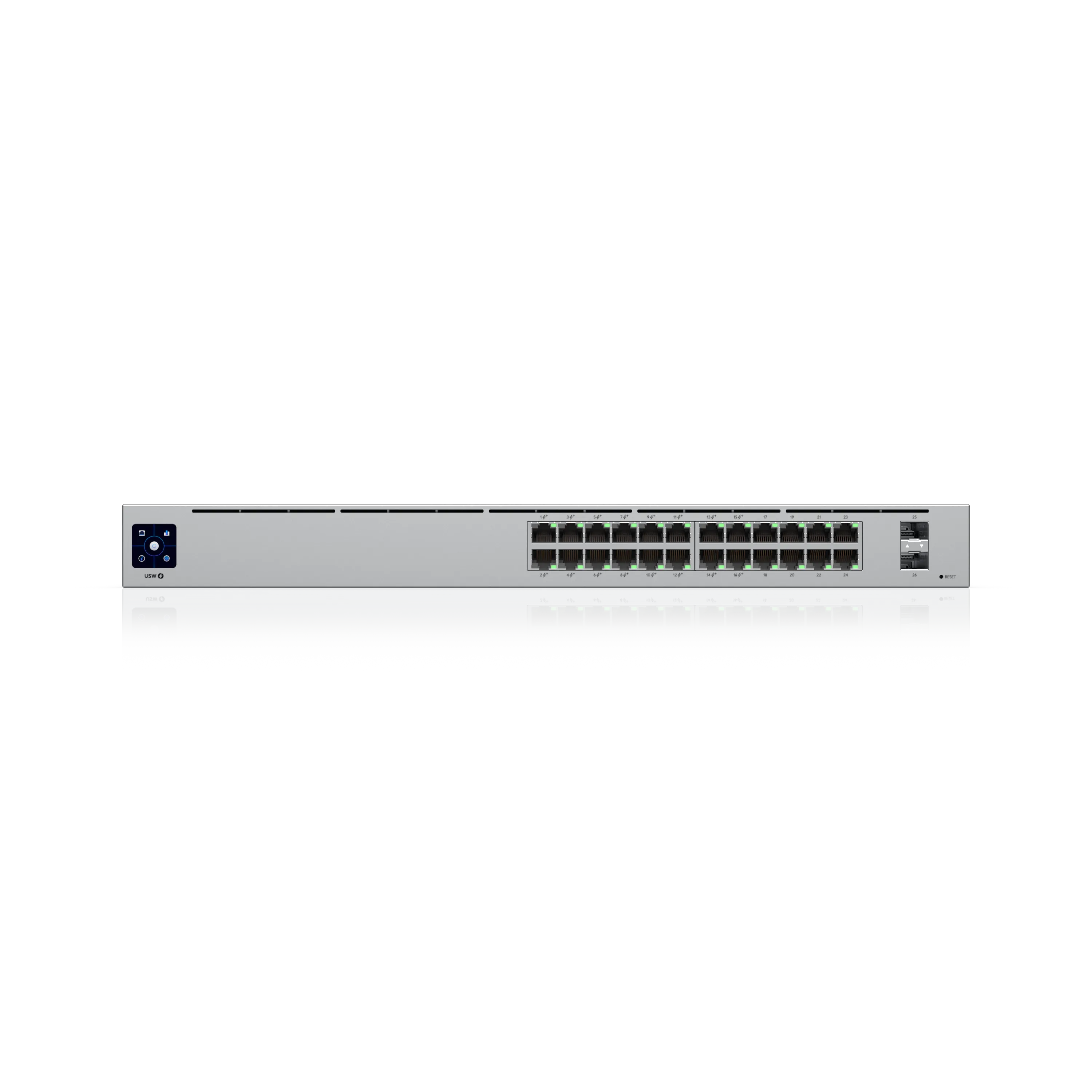

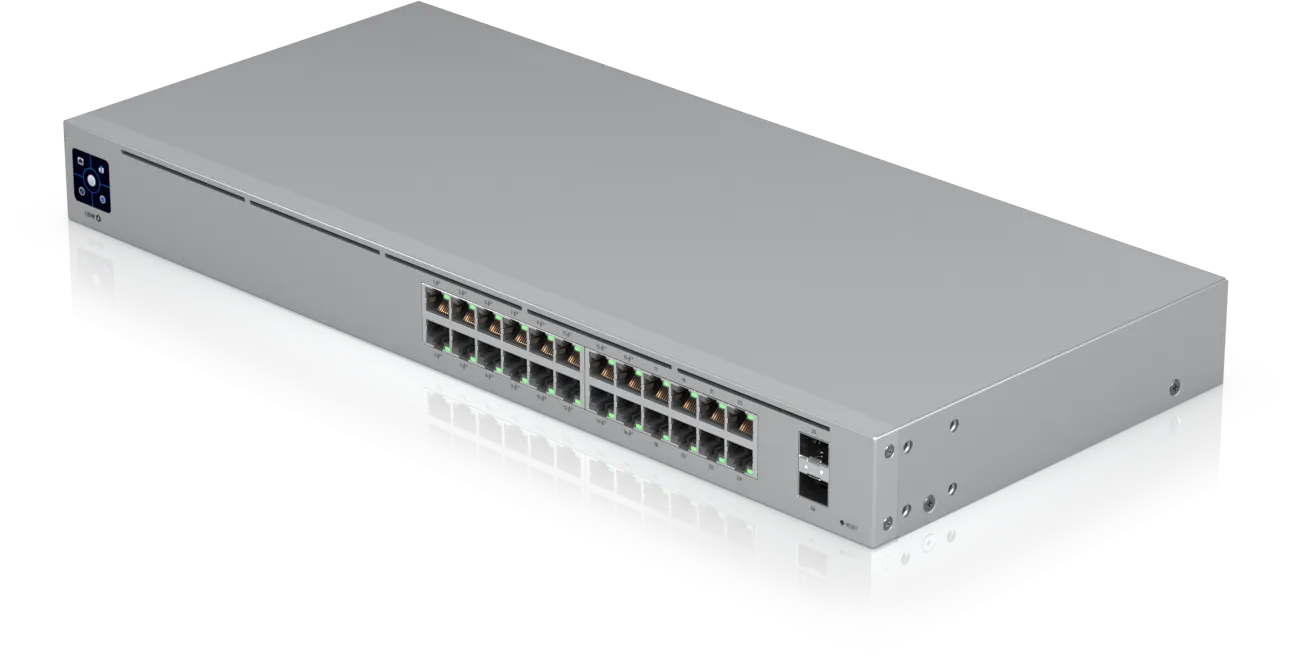

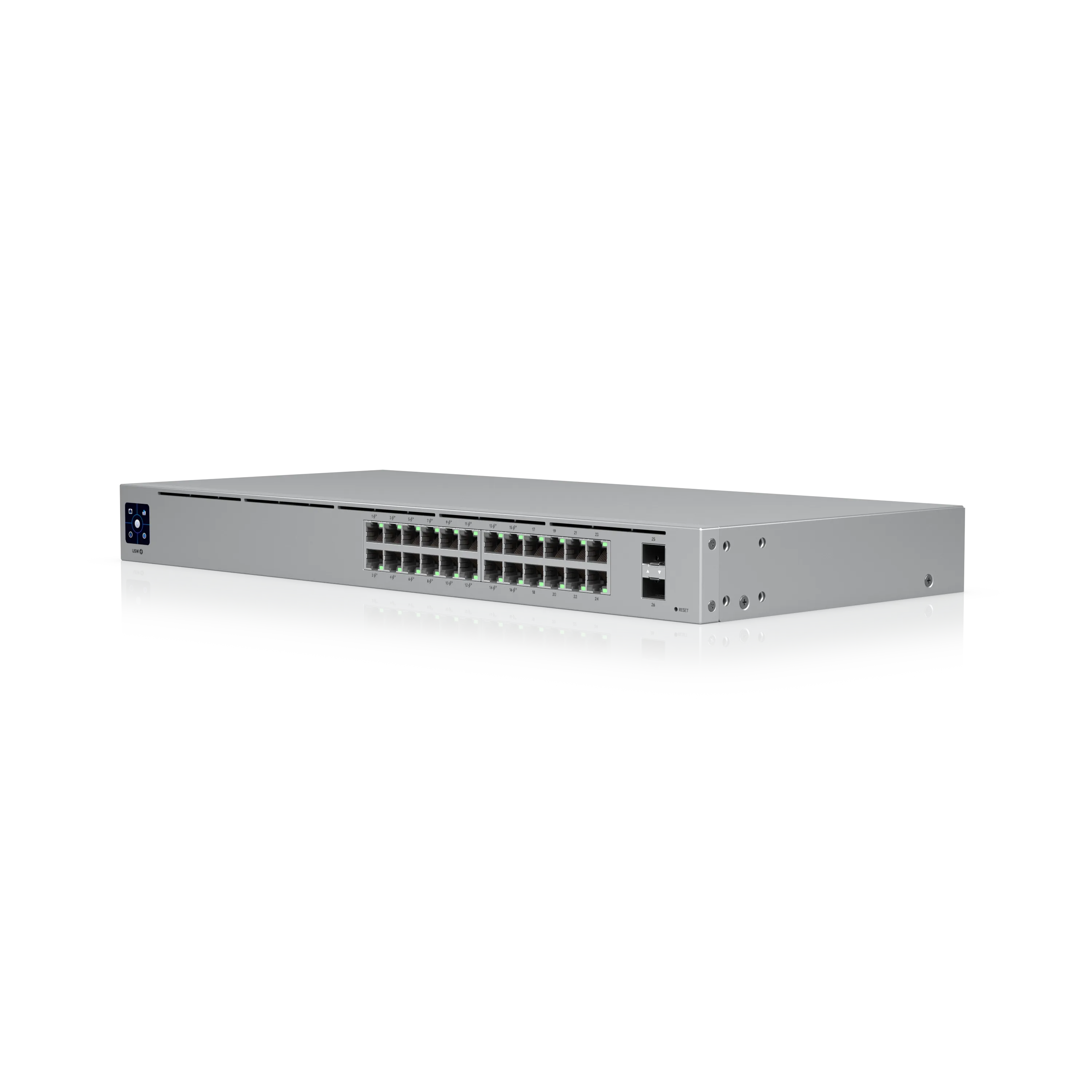

Le USW-24-POE-EU est un commutateur Gigabit géré Ubiquiti au format rack 1U, équipé de 24 ports RJ45 et de 2 ports SFP 1G. Seize des ports RJ45 prennent en charge le PoE+ avec une puissance allant jusqu'à 32 W par port, permettant de combiner l'alimentation des appareils et la connectivité réseau dans un seul appareil compact.

Points forts en un coup d'œil
Connectivité étendue : 24 ports RJ45 Gigabit dont 16 PoE+, plus 2 ports SFP 1G pour les uplinks
Alimentation PoE+ intégrée : jusqu'à 32 W par port PoE+ et 95 W de budget PoE total
Écran tactile LCM : afficheur 1,3 pouces intégré pour une supervision locale immédiate
Capacité de commutation : 52 Gbps de capacité et 26 Gbps de débit non bloquant
Gestion unifiée : administration via UniFi Network version 7.2.94 ou ultérieure
Conformité NDAA : certifié NDAA
Performance et débit
Le commutateur offre une capacité de commutation de 52 Gbps et un débit non bloquant total de 26 Gbps, avec un taux de transfert de 39 Mpps. Les 24 ports RJ45 fonctionnent à 1G/100M/10M et les 2 ports SFP assurent des uplinks 1G. La table d'adresses MAC compte 8 000 entrées et le commutateur prend en charge jusqu'à 1 000 VLANs. Le tampon de paquets de 0,5 MB contribue à maintenir la fluidité du trafic dans les environnements chargés.

Fonctions de gestion et sécurité
L'appareil intègre un large éventail de fonctions réseau avancées. Le contrôle 802.1X, les listes de contrôle d'accès IPv4 et MAC (128 chacune), ainsi que l'isolation des ports et des appareils assurent une segmentation précise du trafic. La surveillance DHCP, la protection contre les boucles et le blocage d'adresses MAC renforcent la sécurité du réseau. L'agrégation de ports LACP et la prise en charge de STP/RSTP permettent d'optimiser la redondance et la bande passante entre les liens.

Les fonctions de limitation de débit en sortie, le contrôle de tempête, la limitation de débit multicast et broadcast, ainsi que la mise en miroir de ports offrent un contrôle granulaire du trafic. La gestion IGMP inclut le querier, le fast leave et la configuration des ports routeur. Le commutateur prend également en charge les jumbo frames, LLDP-MED, le Voice VLAN et le Virtual Network Override.

Design et alimentation

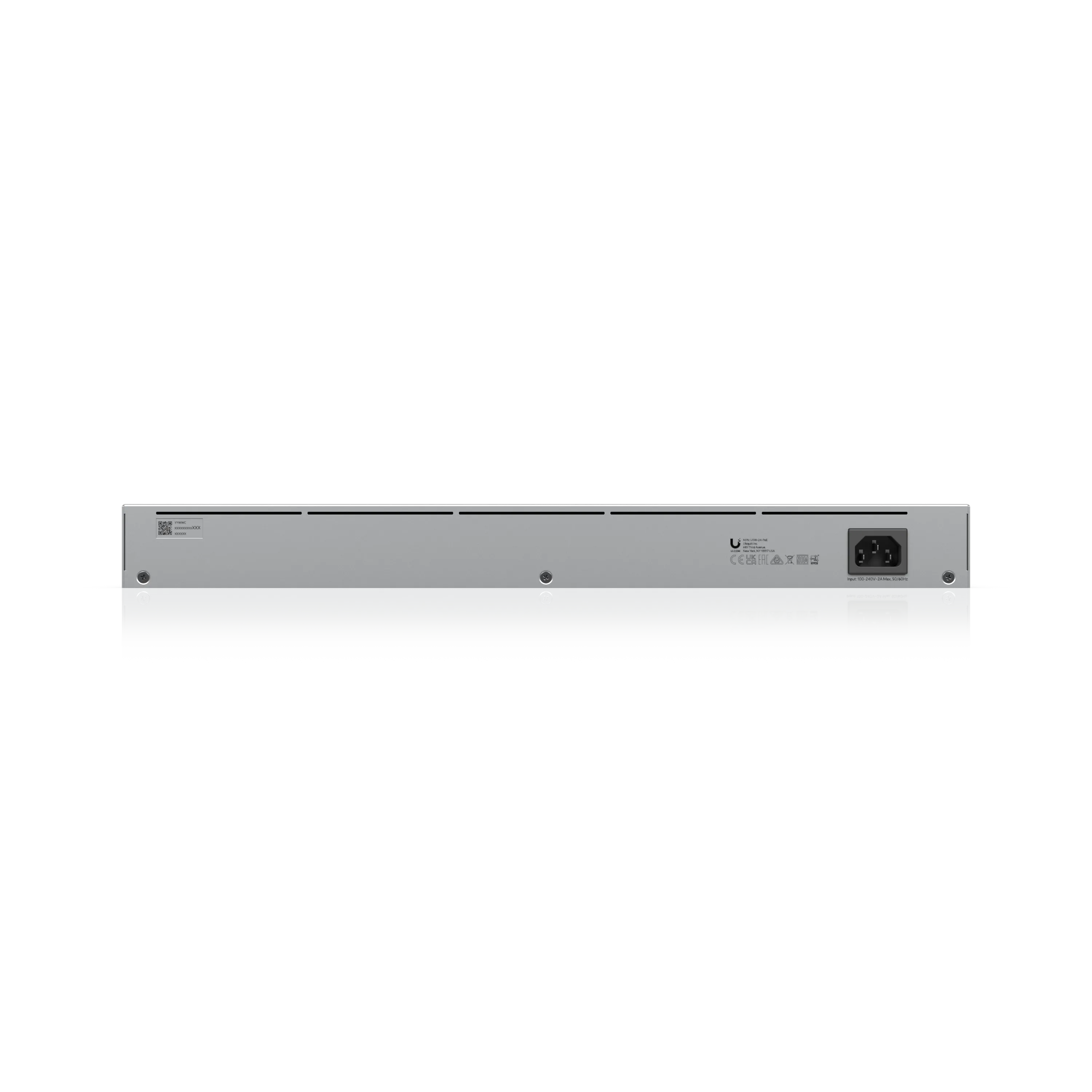

Le boîtier est en acier SGCC, avec des supports de montage également en acier SGCC. L'appareil se monte en rack 1U avec une profondeur de rack supportée de 400 à 1 200 mm. Ses dimensions sont de 442 x 200 x 44 mm. L'alimentation est universelle, 100–240V AC, 50/60 Hz, via une alimentation interne AC/DC de 120 W. La consommation maximale est de 25 W hors sortie PoE et de 120 W en incluant la sortie PoE. La dissipation thermique est de 85,3 BTU/hr hors sortie PoE.

Conditions d'utilisation et protection
Le commutateur fonctionne dans une plage de températures ambiantes de -5 à 40 °C et une humidité de 10 à 90 % sans condensation. La protection ESD atteint ± 16 kV en air et ± 12 kV en contact. L'écran tactile LCM de 1,3 pouce fournit des informations locales directement sur l'appareil. La gestion s'effectue via Ethernet AR et nécessite UniFi Network version 7.2.94 ou ultérieure.

Spécifications techniques
Ports RJ45 : 24 (16 PoE+) — 1G/100M/10M
Ports SFP : 2 (1G)
Puissance PoE max par port (PoE) : 15,4 W
Puissance PoE+ max par port : 32 W
Budget PoE total : 95 W
Sortie PoE max : jusqu'à PoE+
Capacité de commutation : 52 Gbps
Débit non bloquant total : 26 Gbps
Taux de transfert : 39 Mpps
VLANs supportés : 1 000
Table d'adresses MAC : 8 000
Tampon de paquets : 0,5 MB
Listes d'accès IPv4 : 128
Listes d'accès MAC : 128
Consommation max (hors PoE) : 25 W
Consommation max (avec PoE) : 120 W
Alimentation : AC/DC interne, 120 W
Tension supportée : 100–240V AC, 50/60 Hz
Dissipation thermique (hors PoE) : 85,3 BTU/hr
Facteur de forme : Rack mount (1U)
Dimensions : 442 x 200 x 44 mm (17,4 x 7,9 x 1,7")
Poids (sans supports) : 3 kg (6,6 lb)
Poids (avec supports) : 3,1 kg (6,8 lb)
Matériau du boîtier : Acier SGCC
Matériau des supports : Acier SGCC
Profondeur de rack supportée : 400–1 200 mm (15,7–47,2")
Écran LCM : 1,3" tactile
Protection ESD : Air ± 16 kV, contact ± 12 kV
Température de fonctionnement : -5 à 40 °C (23 à 104 °F)
Humidité de fonctionnement : 10 à 90 % sans condensation
Gestion : Ethernet AR
Conformité NDAA : Oui
Agrégation de ports LACP : Oui
STP & RSTP : Oui
IGMP Snooping : Oui
Contrôle 802.1X : Oui
Contrôle de tempête : Oui
Limitation de débit en sortie : Oui
Mise en miroir de ports : Oui
Jumbo Frames : Oui
LLDP-MED : Oui
Voice VLAN : Oui
Protection contre les boucles : Oui
Virtual Network Override : Oui
UniFi Network requis : Version 7.2.94 et ultérieures
