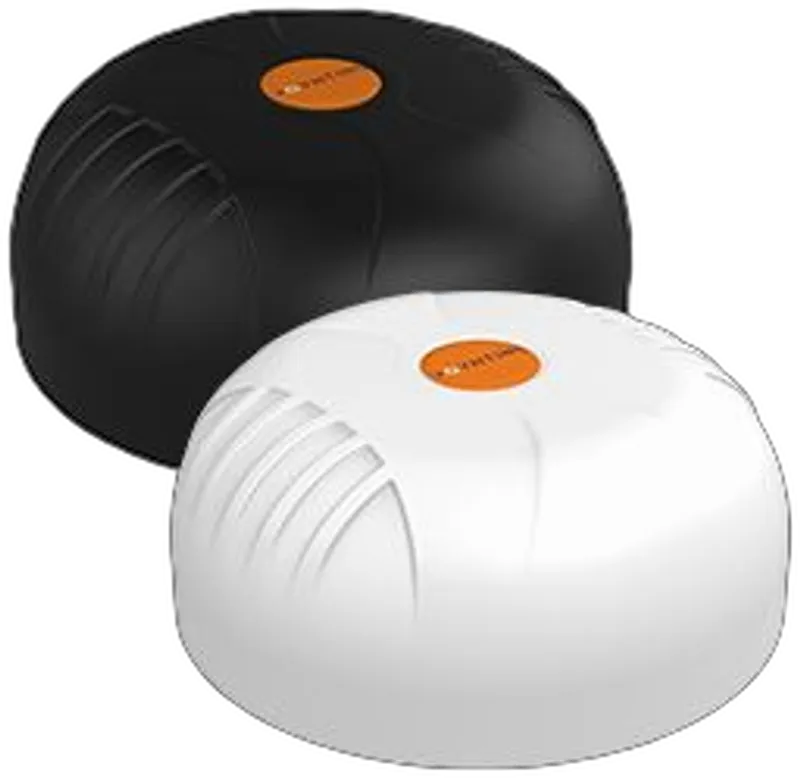

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-15-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Punti di forza a colpo d'occhio

• Copertura ultra-wideband cellulare da 617 a 6000 MHz, che include le bande LTE/4G e 5G attuali e future
• Architettura 2x2 MIMO per LTE/5G e Wi-Fi, con antenna GPS/GLONASS dedicata sul quinto connettore
• Resistenza ambientale IP69K con tenuta al vento fino a 220 km/h e resistenza agli urti IK 10
• Irradiazione omnidirezionale per una copertura ottimale in mobilità
• Multiple opzioni di montaggio: su palo, parete, superficie, montaggio marino e magnetico opzionale
• Compatibilità Wi-Fi 6E con supporto degli standard da 802.11g a 802.11ax sulle bande 2,4 GHz e 5–7,2 GHz

Architettura e connettività

L'antenna raggruppa cinque elementi radianti in un unico involucro dal diametro di 160 mm e altezza di 65 mm. Due porte cellulari garantiscono la copertura 2x2 MIMO LTE/5G su una gamma di frequenze che va da 617 MHz a 6000 MHz, coprendo le bande LTE/4G e 5G attuali e le future tecnologie cellulari fino a 6 GHz. Due porte Wi-Fi aggiuntive forniscono connettività 2x2 MIMO dual-band, operando simultaneamente a 2,4 GHz e da 5 a 7,2 GHz. La quinta porta è dedicata a GPS/GLONASS, coprendo le frequenze di 1575,42 MHz e 1600 MHz.

L'antenna supporta un'ampia gamma di tecnologie, tra cui 5G RedCap, CDMA450, LTE/2G/3G/4G/5G, GPS/GLONASS e Wi-Fi. Le bande 5G supportate includono le bande da n1 a n106 e n256, mentre le bande LTE coprono da B1 a B103. Gli standard Wi-Fi compatibili vanno da Wi-Fi 3 (802.11g) a Wi-Fi 6E (802.11ax).

Prestazioni e guadagno

Il guadagno massimo varia in base alla banda di frequenza: -0,5 dBi su 617–960 MHz, 3,5 dBi su 1427–1517 MHz, 5,5 dBi su 1710–2700 MHz, 5,5 dBi su 3400–4200 MHz e 6 dBi su 5000–6000 MHz. Il VSWR è inferiore a 2:1 e la potenza massima in ingresso è di 10 W. L'impedenza nominale di ingresso è di 50 Ohm con polarizzazione lineare verticale. I diagrammi di irradiazione omnidirezionali garantiscono una copertura equilibrata, un requisito fondamentale per i mercati dei trasporti e marini per i quali l'antenna è stata specificamente progettata.

Resistenza meccanica e ambientale

L'involucro è realizzato in PC+ABS privo di alogeni con rivestimento ASA stabile ai raggi UV, di colore bianco. Il grado di protezione contro acqua e polvere è IP69K. L'antenna resiste a venti fino a 220 km/h e presenta una resistenza agli urti di livello IK 10. La resistenza alla nebbia salina è certificata secondo MIL-STD 810G/ASTM B117, rendendola adatta ad ambienti marini e costieri. La classificazione di infiammabilità dell'involucro è UL 94-HB.

L'intervallo di temperatura operativa va da -40°C a +80°C, identico all'intervallo di conservazione. L'umidità relativa in funzionamento raggiunge fino al 98%, mentre l'umidità di conservazione varia dal 5% al 95% senza condensa. L'antenna è progettata per condizioni d'uso sia interne che esterne. È previsto un percorso di messa a terra e un cortocircuito in corrente continua.

Installazione e montaggio

L'antenna dispone di cinque porte dotate di connettori SMA (M) e cavi coassiali RTK-031 da 2 metri per LTE, Wi-Fi e GPS. Il kit di adattatori incluso fornisce due adattatori RP-SMA(m) a SMA(f). Le opzioni di montaggio includono palo, parete, superficie, montaggio marino e un montaggio magnetico opzionale. Il supporto di montaggio con asta filettata Ø25 mm accetta uno spessore di serraggio fino a 70 mm, completato da un supporto di montaggio su palo/parete e un montaggio adesivo su superficie.

Applicazioni

L'antenna è destinata ad applicazioni commerciali e industriali, marine e costiere, nonché ai trasporti e alla mobilità. La sua copertura ultra-wideband consente l'utilizzo con diversi operatori e tecnologie cellulari, rimanendo compatibile con le future tecnologie 5G fino a 6 GHz e le applicazioni Wi-Fi da 5 a 6 GHz.

Conformità normativa

L'antenna è conforme alla direttiva RoHS 2011/65/UE e allo standard ISO 9001:2015. Presenta la marcatura CE e il numero di omologazione europeo E1*10R06/02*9871*00. La garanzia del produttore è di 24 mesi. L'accessorio compatibile è il MBK-1.
