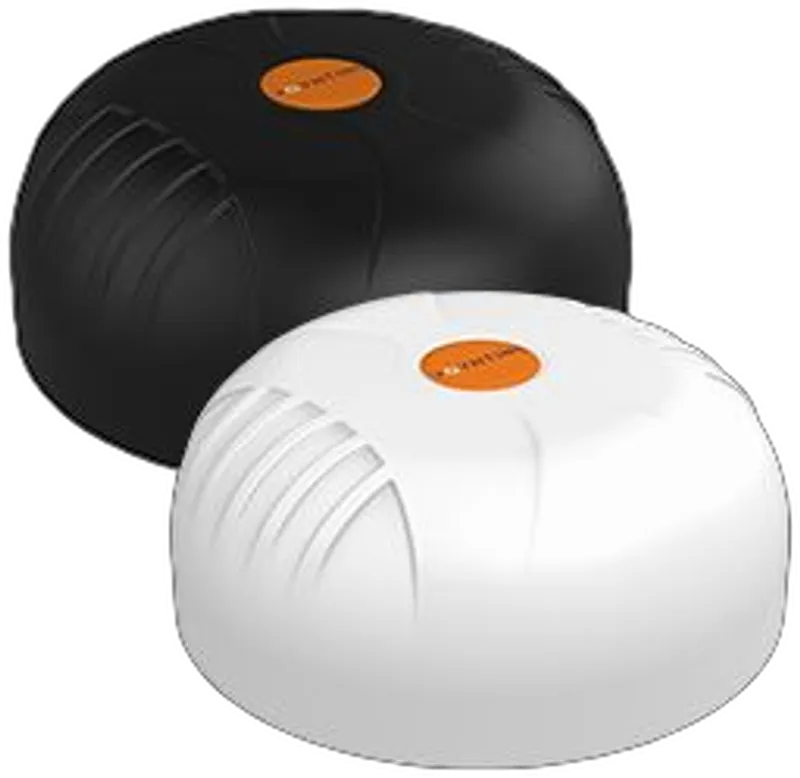

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-17-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Punti di forza a colpo d'occhio

• Copertura ultra wideband: 617 a 6000 MHz per connettività cellulare LTE/4G e 5G
• 4x4 MIMO LTE/5G: quattro antenne cellulari indipendenti per ricezione diversificata
• Wi-Fi 2x2 MIMO dual band: 2,4 GHz e 5–7,2 GHz simultanei su ogni antenna
• GPS/GLONASS integrato: antenna di posizionamento con guadagno di 21 dBi
• Indipendenza dal piano di massa: design con massa interna, senza necessità di superficie metallica
• Resistenza ambientale: IP69K, IK10 e resistenza al vento fino a 220 km/h
• Montaggio versatile: palo, parete, superficie, installazione marina e supporto magnetico opzionale

Prestazioni e connettività

L'antenna copre le frequenze cellulari da 617 a 6000 MHz, includendo le bande LTE/4G contemporanee e le bande 5G fino a 6 GHz per un'implementazione a prova di futuro. Le quattro antenne cellulari MIMO offrono prestazioni ultra wideband, consentendo l'utilizzo con diversi operatori e tecnologie. Il guadagno cellulare massimo raggiunge i 6 dBi, con un valore di 5,5 dBi sulle bande 1710–2700 MHz e 3400–4200 MHz. La configurazione 4x4 MIMO cellulare garantisce una diversità di ricezione adatta ad ambienti mobili e applicazioni M2M.

Le due antenne Wi-Fi forniscono una copertura dual band simultanea su 2,4–2,5 GHz e 5,0–7,2 GHz, con un guadagno di 6,5 dBi. L'antenna supporta gli standard Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) e Wi-Fi 6E (802.11ax). L'antenna GPS/GLONASS opera su 1575,42 MHz e 1600 MHz con un guadagno di 21 dBi e un fattore di rumore inferiore o uguale a 1,5 dB.

Design e resistenza ambientale

L'involucro dell'antenna ha un diametro di 160 mm e un'altezza di 65 mm, con un radome bianco in PC+ABS privo di alogeni abbinato a un ASA stabile ai raggi UV. Il grado di protezione IP69K garantisce una tenuta stagna totale contro getti d'acqua ad alta pressione e polvere. La resistenza agli urti meccanici è certificata IK10 e la classificazione di infiammabilità dell'involucro è UL 94-HB. L'antenna resiste alla nebbia salina secondo le norme MIL-STD 810G e ASTM B117, rendendola ideale per ambienti marini e costieri.

L'intervallo di temperatura operativa va da -40°C a +80°C, identico all'intervallo di conservazione. L'umidità relativa in funzionamento raggiunge fino al 98%, mentre l'umidità di conservazione è compresa tra il 5% e il 95% in condizioni non condensanti. La resistenza al vento è specificata fino a 220 km/h. L'antenna dispone di un percorso verso massa e di un cortocircuito DC, con una tensione DC compresa tra 2,7 e 3,3 V e una corrente DC tra 5 e 15 mA.

Installazione e montaggio

L'antenna offre diverse opzioni di montaggio: su palo, parete, superficie e installazione marina, con un supporto magnetico disponibile come optional tramite l'accessorio MBK-1. Il supporto di montaggio include una staffa con asta filettata di diametro 25 mm per uno spessore di serraggio fino a 25 mm, oltre a un supporto adesivo per superficie. Sette porte sono distribuite sull'antenna: quattro porte LTE, due porte Wi-Fi e una porta GNSS/GPS.

Ogni porta è dotata di un cavo coassiale RTK-031 lungo 2 metri terminato con un connettore SMA maschio. Sono forniti due adattatori RP-SMA maschio a SMA femmina per la compatibilità con apparecchiature dotate di connettori RP-SMA. Il diagramma di radiazione omnidirezionale di tutti gli elementi radianti assicura una copertura equilibrata, criterio fondamentale per i mercati dei trasporti e marini per i quali l'antenna è stata specificamente progettata.

Compatibilità e certificazioni

L'antenna è conforme alle direttive RoHS 2011/65/EU ed è certificata ISO 9001:2015 e CE. Dispone di un'omologazione UE con il numero E1*10R06/02*9871*00. La garanzia del produttore copre 24 mesi. Le bande 5G supportate includono n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n31, n34, n38, n39, n40, n41, n48, n51, n53, n65, n66, n67, n71, n72, n74, n75, n76, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106 e n256. Le bande LTE/4G coprono B1 a B106, incluse le bande CBRS da 3400 a 3800 MHz.
