Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-19-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K254,88 €IVA escl.Prezzo consigliato 295,00 €−14%

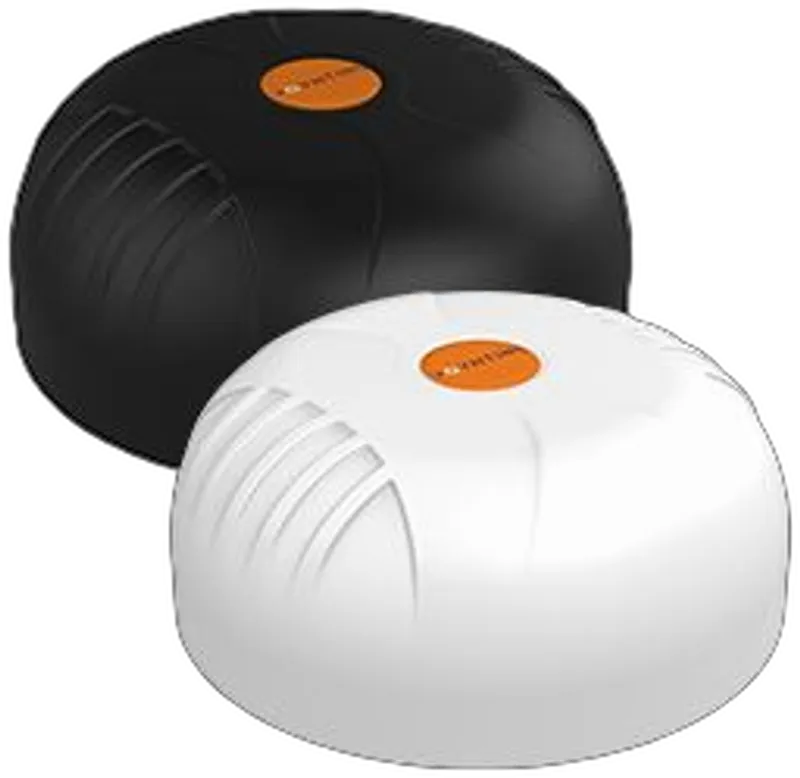

Antenna Poynting A-MIMO-0004-V1-19-W per veicoli e imbarcazioni, cupola bianca con scanalature verticali, 5G/LTE, Wi-Fi,

Antenna Poynting A-MIMO-0004-V1-19-W 5G/LTE bianca con schema tecnico viste superiore, laterale e di montaggio, connettori

Antenne Poynting A-MIMO-0004-V1-19-W per veicoli e nautica montata su autobus giallo in strada assolata con luce calda.

Poynting

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-19-W · Wi-Fi · weiß · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Cod. articolo: a-mimo-0004-v1-19-w|5 pronto per la spedizione

La Poynting MIMO-4-19 è un'antenna multifrequenza 9-in-1 che integra quattro antenne cellulari 4x4 MIMO, quattro antenne Wi-Fi 4x4 MIMO e un'antenna GPS/GLONASS in un unico involucro con grado di protezione IP69K, offrendo una copertura cellulare a banda ultra-larga da 617 a 6000 MHz per applicazioni nei settori dei trasporti e marittimo.

Bande di frequenza (Cellulare): 617 – 960 MHz | 1427 – 1517 MHz | 1710 – 2700 MHz | 3400 – 4200 MHz | 5000 – 6000 MHz
Intervallo di frequenza cellulare: 617 – 7200 MHz
Banda di frequenza (Dettagliata): 617-698 MHz, 698-803 MHz, 791-894 MHz, 868-915 MHz, 880-960 MHz, 1427-1517 MHz, 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz, 3400-3800 MHz, 3800-4200 MHz, 5000-6000 MHz, 6000-7200 MHz
Guadagno (Max): -0,5 dBi @ 617–960 MHz | 3,5 dBi @ 1427–1517 MHz | 5,5 dBi @ 1710–2700 MHz | 5,5 dBi @ 3400–4200 MHz | 6 dBi @ 5000–6000 MHz

Categorie

Reti e Comunicazione Accessori di Rete Antenne Marine

Vantaggi a colpo d'occhio

Design 9-in-1: quattro antenne cellulari, quattro Wi-Fi e una GPS/GLONASS in un unico involucro
Banda ultra-larga cellulare: copertura da 617 a 6000 MHz su bande LTE/4G e 5G
4x4 MIMO: sia cellulare che Wi-Fi supportano il 4x4 MIMO per una maggiore velocità di trasmissione
Omnidirezionale: diagrammi di radiazione bilanciati su tutti gli elementi radianti
Grado di protezione IP69K: resistente alle intemperie con certificazione di resistenza alla nebbia salina secondo MIL-STD 810G/ASTM B117
Montaggio versatile: opzioni di montaggio su palo, parete, magnetico, a spina e a superficie
Resistenza al vento: certificata fino a 220 km/h

Prestazioni e copertura

L'antenna offre quattro antenne MIMO cellulari con copertura a banda larga da 617 a 6000 MHz, coprendo le bande LTE/4G e 5G attuali per un'implementazione a prova di futuro. Le prestazioni a banda ultra-larga delle antenne cellulari consentono l'utilizzo con diversi operatori e tecnologie, ed è pronta per le future tecnologie cellulari fino a 6 GHz per applicazioni 5G. I valori di guadagno raggiungono i 6 dBi per LTE, 6,5 dBi per Wi-Fi e 21 dBi per GPS/GLONASS. I diagrammi di radiazione di tutti gli elementi radianti offrono un eccellente equilibrio tra omnidirezionalità, diversità di pattern e buone capacità di radiazione all'elevazione desiderata. Questo equilibrio è un criterio importante per i mercati dei trasporti e marittimo, per i quali l'antenna è stata specificamente progettata.

Design e durabilità

L'antenna è alloggiata in un radome bianco realizzato in PC+ABS (senza alogeni) con ASA stabile ai raggi UV. Presenta un grado di protezione IP69K contro l'ingresso di polvere e acqua ed è certificata per la resistenza alla nebbia salina secondo MIL-STD 810G/ASTM B117. La resistenza agli urti è classificata IK 10 e la classe di infiammabilità dell'involucro è UL 94-HB. La resistenza al vento è certificata fino a 220 km/h. L'antenna funziona in un intervallo di temperature da -40°C a +80°C con umidità relativa fino al 98%, adatta sia per ambienti esterni che interni.

Installazione e connettività

L'antenna offre diverse opzioni di montaggio, tra cui montaggio su palo, magnetico, a spina, su superficie/scrivania e a parete. La staffa di montaggio presenta spine filettate Ø25 con spessore di serraggio fino a 25 mm, insieme a una staffa di montaggio su palo/parete e montaggio adesivo su superficie. Sono disponibili nove porte: quattro LTE, quattro Wi-Fi e una GNSS/GPS, ciascuna collegata tramite cavi coassiali da 2 m di tipo RTK-031 con connettori SMA (M). L'antenna ha un'impedenza di ingresso nominale di 50 Ohm e include un cortocircuito in corrente continua.

Conformità e certificazioni

L'antenna è certificata CE, conforme alla direttiva RoHS 2011/65/UE e prodotta secondo gli standard di qualità ISO 9001:2015. Presenta l'omologazione UE con numero E1*10R06/02*9871*00. Viene fornita con una garanzia di 24 mesi.

Bande di frequenza (Cellulare)	617 – 960 MHz \| 1427 – 1517 MHz \| 1710 – 2700 MHz \| 3400 – 4200 MHz \| 5000 – 6000 MHz
Intervallo di frequenza cellulare	617 – 7200 MHz
Banda di frequenza (Dettagliata)	617-698 MHz, 698-803 MHz, 791-894 MHz, 868-915 MHz, 880-960 MHz, 1427-1517 MHz, 1700-1900 MHz, 1900-2200 MHz, 2300-2400 MHz, 2400-2500 MHz, 2500-2700 MHz, 3400-3800 MHz, 3800-4200 MHz, 5000-6000 MHz, 6000-7200 MHz
Guadagno (Max)	-0,5 dBi @ 617–960 MHz \| 3,5 dBi @ 1427–1517 MHz \| 5,5 dBi @ 1710–2700 MHz \| 5,5 dBi @ 3400–4200 MHz \| 6 dBi @ 5000–6000 MHz
Guadagno (per tecnologia)	6 dBi (LTE) \| 6,5 dBi (Wi-Fi) \| 21 dBi (GPS)
VSWR	<2:1
Gestione potenza di alimentazione	10 W
Impedenza di ingresso	50 Ohm (nominale)
Perdita cavo coassiale	0,56 dB/m @ 900 MHz \| 0,785 dB/m @ 1800 MHz \| 1,2 dB/m @ 3000 MHz
Cortocircuito in corrente continua	Sì
Collegamento a terra	Sì
Intervallo di temperatura (Funzionamento)	-40°C a +80°C
Condizioni ambientali	Esterno/Interno
Protezione contro l'ingresso di acqua	IP69K
Nebbia salina	MIL-STD 810G/ASTM B117
Umidità relativa di funzionamento	Fino al 98%
Umidità di stoccaggio	5% a 95% senza condensa
Temperatura di stoccaggio	-40°C a +80°C
Classe di infiammabilità involucro	UL 94-HB
Resistenza agli urti	IK 10
Frequenza GPS/GLONASS	1575,42 MHz / 1600 MHz
Tensione continua (GPS)	2,7-3,3 V
Corrente continua (GPS)	5-15 mA
Figura di rumore (GPS)	≤1,5 dB
Impedenza nominale (GPS)	50 Ω
Attenuazione fuori banda del filtro	12 dB Min @ f0+50 MHz \| 16 dB Min @ f0-50 MHz
Potenza massima (GPS)	50 W
Polarizzazione	Polarizzazione lineare
Direzionalità	Omnidirezionale
Configurazione MIMO	4x4 MIMO
Porte	9 (4 LTE, 4 Wi-Fi, 1 GNSS/GPS)
Connettori	SMA (M)
Tipo cavo coassiale	RTK-031
Lunghezza cavo coassiale	2 m
Tipo di montaggio	Montaggio su palo, Montaggio magnetico, Montaggio a spina, Montaggio su superficie/scrivania, Montaggio a parete
Staffa di montaggio	Spine filettate Ø25 (spessore di serraggio fino a 25 mm), Staffa di montaggio su palo/parete e Montaggio adesivo su superficie
Dimensioni prodotto	Ø160 mm x 65 mm
Resistenza al vento	≤220 km/h
Colore radome	Bianco
Materiale radome	PC+ABS (senza alogeni) ASA stabile ai raggi UV
Tecnologia	Cellulare (LTE/2G/3G/4G/5G), GPS/GLONASS, Wi-Fi
Standard Wi-Fi	Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Bande 5G	n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n51, n53, n65, n66, n67, n71, n74, n75, n76, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n106, n256
Bande LTE/4G	B1, B2, B3, B4, B5, B7, B8, B9, B10, B12, B13, B14, B17, B18, B19, B20, B25, B26, B27, B28, B29, B30, B33, B34, B35, B36, B37, B38, B39, B40, B41, B44, B53, B65, B66, B67, B68, B69, B71, B74, B85, B103, B106
Settore (Applicazione)	Antenne commerciali e industriali, Antenne marine e costiere, Antenne per trasporti e mobilità
Accessori	MBK-3
Certificazioni	CE, RoHS 2011/65/UE, ISO 9001:2015, IP69K
Numero di omologazione UE	E110R06/029871*00
Garanzia	24 mesi
