Poynting · Antennen · Wi-Fi · M2M · A-OMNI-0705-V1-01 · grau · N-TYPE (f)

Punti salienti in breve

• Copertura a 5 GHz: opera nella banda Wi-Fi 5000–6000 MHz con guadagno di picco di 7 dBi
• Diagramma omnidirezionale: polarizzazione verticale lineare per una copertura del segnale a 360°
• Involucro robusto: protezione contro acqua e polvere IP69K con resistenza agli urti IK 10

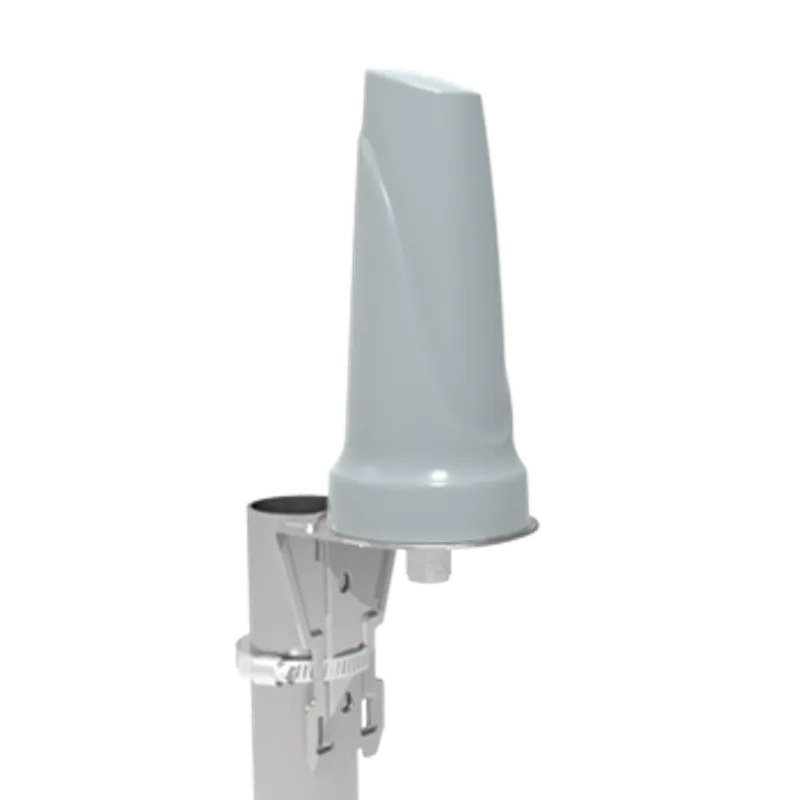

• Montaggio flessibile: a parete e su palo tramite staffa, o su superficie con disco adesivo
• Radome resistente ai raggi UV: involucro in ASA grigio progettato per esposizione prolungata all'aperto

Prestazioni e caratteristiche RF

L'antenna copre la gamma di frequenze 5000–6000 MHz con un guadagno di picco di 7 dBi e un VSWR inferiore a 1,5:1 su tutta la banda. La sua impedenza di ingresso è di 50 Ohm nominali e supporta una potenza di alimentazione fino a 10 W. La polarizzazione è verticale lineare e l'antenna presenta un corto circuito in continua. Un connettore N-Type femmina alla base consente il collegamento a un cavo del tipo e lunghezza desiderati.

Resistenza ambientale e meccanica

L'involucro ha una classificazione IP69K per la protezione contro l'ingresso di acqua ad alta pressione e polvere, oltre a una resistenza agli urti IK 10. È idoneo per uso esterno e interno, con un intervallo di temperatura operativa compreso tra -40°C e +80°C e un'umidità relativa operativa fino al 98%. Le condizioni di conservazione prevedono lo stesso intervallo di temperatura con umidità compresa tra il 5% e il 95% senza condensa. Il radome è realizzato in materiale ASA stabile ai raggi UV con classe di infiammabilità UL 94-HB, e l'antenna resiste a velocità del vento fino a 190 km/h. La resistenza alla nebbia salina è convalidata secondo gli standard MIL-STD 810G e ASTM B117.

Impiego e casi d'uso

L'antenna è progettata per applicazioni IoT e M2M in ambienti industriali e agricoli. Gli ambiti di applicazione includono la telegestione di utenze per energia elettrica, gas e acqua; sistemi intelligenti per edifici come controllo climatico, controllo accessi, sicurezza e irrigazione; sistemi ambientali e idrici intelligenti; magazzini e logistica; automazione industriale; e implementazioni M2M IoT in ambito agricolo. Il suo design a basso profilo misura 306 mm in altezza con un diametro di 70 mm e può essere installata su palo o parete tramite la staffa fornita o su una superficie con un disco adesivo.

Conformità normativa

L'antenna è conforme alla direttiva RoHS 2011/65/UE ed è prodotta secondo un sistema di gestione della qualità ISO 9001:2015. Dispone della marcatura CE e soddisfa gli standard MIL-STD 810G e ASTM B117 per l'esposizione alla nebbia salina. La classe di infiammabilità dell'involucro è UL 94-HB. Viene fornita con una garanzia di 24 mesi.
