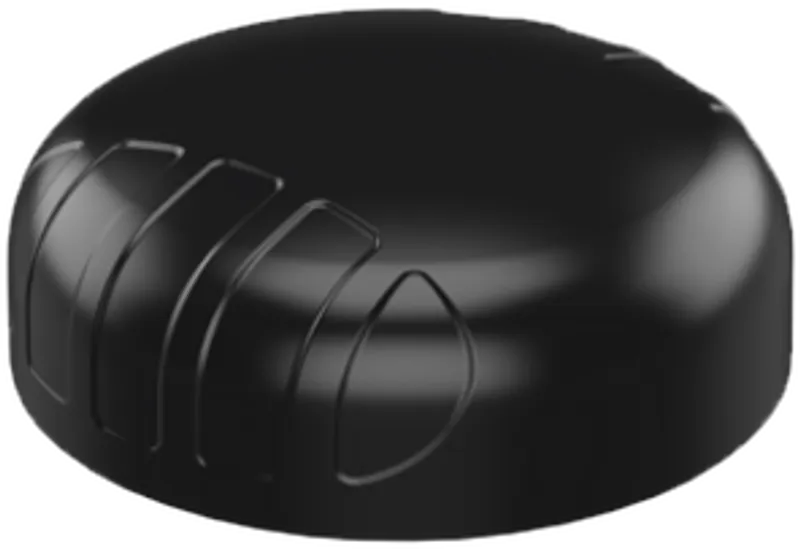

Poynting · Antennen · KFZ · A-PUCK-0007-V1-01 · schwarz · SMA (M) & RPSMA Adapter

Punti salienti a colpo d'occhio

• Architettura 4-in-1: due porte MIMO cellulari e due porte MIMO Wi-Fi dual-band in un unico involucro
• Pronto per il 5G: copre le bande 2G/3G/4G/LTE da 698 MHz a 3800 MHz, inclusa la banda CBRS
• Indipendente dal piano di massa: funziona senza un piano di massa dedicato, semplificando l'installazione su superfici non metalliche
• Resistente alle intemperie e ai vandalismi: sigillata contro polvere e infiltrazioni d'acqua, costruita per resistere a impatti con grado IK 10
• Montaggio versatile: opzioni di montaggio su spina filettata, palo, parete, superficie e magnete incluse di serie
• Ingombro compatto: diametro di circa 100 mm e altezza di 36 mm per installazioni a basso profilo

Prestazioni e copertura di frequenza

Le due antenne MIMO cellulari coprono le bande 698–960 MHz, 1710–2700 MHz e 3200–3800 MHz, includendo le bande LTE internazionali più diffuse e la banda CBRS. Il guadagno di picco sulle porte 1 e 2 raggiunge i 6 dBi nelle gamme 1710–2700 MHz e 3200–3800 MHz, mentre nella banda inferiore 698–960 MHz il guadagno di picco è di -1 dBi. L'antenna è designata come pronta per il 5G, supportando tecnologie 2G, 3G, 4G e LTE su queste porte cellulari a banda larga.

Le due antenne MIMO Wi-Fi operano contemporaneamente sulle bande 2,4–2,5 GHz e 5,0–6,0 GHz, supportando gli standard 802.11n e 802.11ac/ax con 2x2 MIMO. Il guadagno di picco sulle porte 3 e 4 è di 5 dBi a 2400–2500 MHz e 7,5 dBi a 5000–6000 MHz. Il VSWR è ≤2,5:1 sull'85% della banda per le porte cellulari e ≤2,5:1 sul 95% della banda per le porte Wi-Fi. I diagrammi di radiazione di tutti gli elementi radianti sono progettati per bilanciare omnidirezionalità, diversità di pattern e buona radiazione all'elevazione desiderata, il che favorisce la stabilità della connessione LTE e il throughput, in particolare alle frequenze più elevate.

Design e resistenza ambientale

L'involucro ha un grado di protezione IP68, rendendolo impermeabile e resistente alla polvere per utilizzi sia all'aperto che al chiuso. La resistenza agli urti è classificata IK 10 e il materiale del radome è PC+ABS, privo di alogeni, con classe di infiammabilità UL 94-HB. L'involucro è resistente al fuoco e stabile ai raggi UV, garantendo che l'esposizione prolungata alla luce solare non degradi la struttura. I test di nebbia salina seguono gli standard MIL-STD 810F/ASTM B117, rendendo l'antenna adatta ad ambienti marini.

La temperatura operativa va da -40°C a +80°C, con umidità relativa operativa fino al 98%. Le condizioni di conservazione corrispondono allo stesso intervallo di temperatura, con umidità di conservazione dal 5% al 95% senza condensa. La resistenza al vento è garantita fino a 220 km/h. L'antenna misura Ø99,3 mm x 36 mm e pesa 0,476 kg, mentre le dimensioni imballate sono 150 mm x 150 mm x 120 mm con un peso imballato di 0,607 kg.

Connettività e cavo

Ogni porta dell'antenna è collegata tramite un cavo coassiale da 2 metri di tipo RTK-031, terminato con connettori SMA maschio. Il nome del prodotto include anche un adattatore RPSMA, che garantisce compatibilità con dispositivi che richiedono connettori SMA a polarità invertita. La perdita del cavo è specificata in 0,56 dB/m a 900 MHz, 0,65 dB/m a 1500 MHz, 0,72 dB/m a 1800 MHz e 1,2 dB/m a 3000 MHz. L'impedenza di ingresso è di 50 Ohm nominali su tutte le porte e la potenza di alimentazione supportata è di 10 W. È presente un cortocircuito in corrente continua e un collegamento a terra.

Montaggio e installazione

L'antenna supporta diverse opzioni di montaggio, tra cui spina filettata Ø20, palo, parete, superficie e montaggio magnetico. Le opzioni di montaggio su spina, magnete, adesivo e staffa sono incluse di serie, consentendo l'installazione su una varietà di superfici di veicoli, imbarcazioni e siti fissi. Poiché l'antenna è indipendente dal piano di massa, può essere montata su substrati non metallici senza richiedere un piano di massa aggiuntivo. La polarizzazione è lineare verticale e il diagramma di radiazione omnidirezionale offre flessibilità di orientamento durante l'installazione.

Applicazioni e casi d'uso

Il PUCK-7 è progettato per i mercati IoT/M2M, smart meter, utility intelligenti, trasporti, marittimo, agricolo e zootecnico. Le sue dimensioni compatte e la copertura multibanda lo rendono adatto a veicoli e imbarcazioni dove lo spazio è limitato, ma è necessario supportare più tecnologie radio da un unico involucro. Entrambe le porte LTE devono essere collegate al router o al dispositivo per garantire le migliori prestazioni MIMO. La copertura cellulare a banda larga include bande LTE internazionali, supportando implementazioni che abbracciano più regioni o operatori.

Conformità e garanzia

L'antenna è marcata CE e conforme alla direttiva RoHS 2011/65/UE. La qualità di produzione è garantita dalla certificazione ISO 9001:2015. Poynting offre una garanzia di 24 mesi su questo prodotto.
