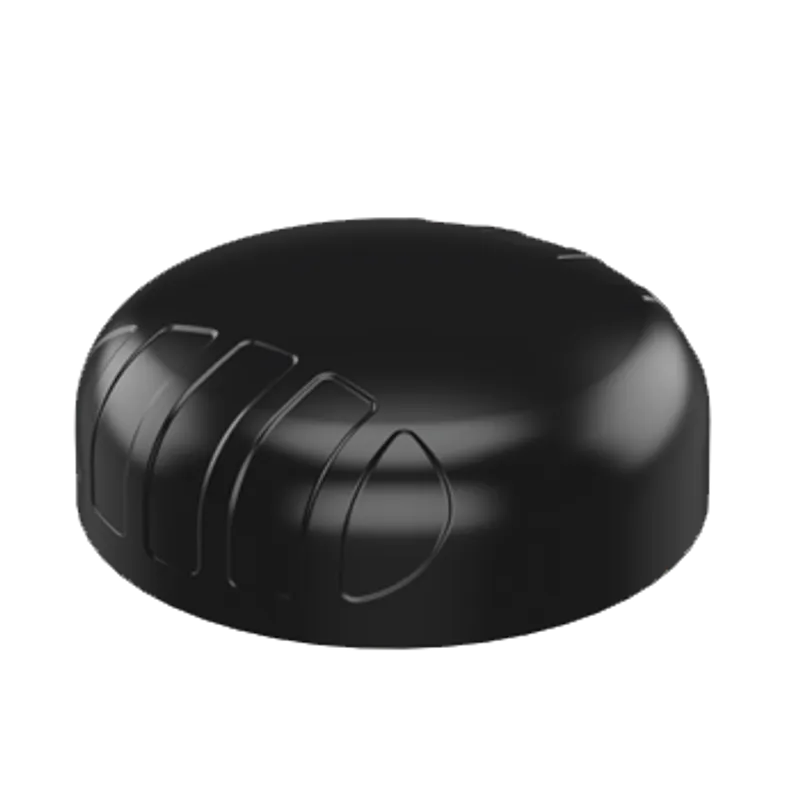

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-PUCK-0001-V2-01 · schwarz · SMA (M) · 6dbi SISO LTE-Antenna 2m SMA-M Kabel "Schwarz" PUCK-1

Vantaggi in sintesi

• Ampia banda: Copertura da 617 a 4200 MHz inclusa la banda CBRS a 3,5 GHz
• Resistente: Grado di protezione IP69K contro acqua, polvere e atti vandalici
• Multi-generazione: Supporto per 2G, 3G, 4G, LTE e 5G
• Compatta: Profilo sottile con diametro di 100 mm e altezza di 36 mm
• Durevole: Custodia ignifuga e resistente ai raggi UV
• Flessibile: Diverse opzioni di montaggio per un'installazione semplice

Prestazioni e copertura di frequenza

La PUCK-1 è un'antenna SISO che copre la banda di frequenze da 617 a 4200 MHz, includendo così le più comuni bande LTE internazionali. Supporta gli standard 2G, 3G, 4G, LTE e 5G, rendendola pronta per le applicazioni mobili attuali e future. La gamma di frequenze comprende le sottobande 617–960 MHz, 1427–1517 MHz, 1710–2700 MHz e 3400–4200 MHz, quest'ultima include la banda CBRS da 3,2 a 3,8 GHz. Nonostante le dimensioni ridotte, l'antenna offre prestazioni eccellenti soprattutto alle frequenze più alte, dove è cruciale per il throughput LTE e la stabilità della connessione. I diagrammi di radiazione di tutti gli elementi irradiante garantiscono un equilibrio ottimale tra comportamento omnidirezionale, diversità di pattern e buone caratteristiche di radiazione all'elevazione desiderata.

Design e resistenza

Il contenitore, progettato con cura, offre protezione contro corrosione, acqua e polvere secondo lo standard IP69K. L'antenna è ignifuga secondo UL 94-HB e la custodia è resistente ai raggi UV. Resiste a velocità del vento fino a 220 km/h e funziona a temperature ambiente comprese tra -40°C e +80°C. La resistenza alla nebbia salina è certificata secondo MIL-STD 810F/ASTM B117, mentre la resistenza agli urti corrisponde a IK 10. Il radome è realizzato in PC+ABS privo di alogeni e ha un diametro di 100 mm con un'altezza di 36 mm.

Montaggio e installazione

La PUCK-1 offre diverse opzioni di montaggio per un'installazione semplice in vari contesti: montaggio a perno filettato, montaggio a base magnetica, montaggio adesivo e montaggio con staffa. Un cavo lungo 2 metri di tipo RTK-031 con connettore SMA maschio è fissato permanentemente. L'antenna funziona in modo coerente con o senza piastra di base, aumentando ulteriormente la flessibilità di installazione.

Campi di applicazione

L'antenna è rivolta ai mercati IoT/M2M, smart meter, smart utilities, trasporti, navigazione e agricoltura. Tra le applicazioni specifiche rientrano la misurazione intelligente di elettricità, gas e acqua, l'automazione degli edifici con controllo del clima e degli accessi, l'automazione industriale e la robotica, la segnaletica digitale e i sistemi di magazzino e logistica. Nel settore dei trasporti è adatta per autobus, veicoli commerciali e macchinari per miniere. In ambito marittimo viene utilizzata su piccole imbarcazioni e yacht in prossimità della costa o su acque interne.
