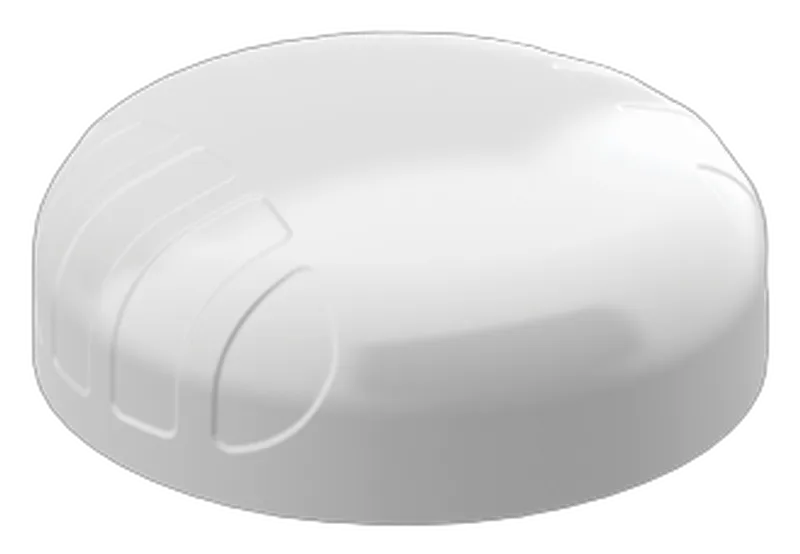

Poynting · Antennen · Wi-Fi · KFZ · A-PUCK-0012-V2-01-W · weiß · Robust MIMO (2x2) Dual Band Industrial Omni-Directional Wi-Fi PUCK Antenna, 2* Dual

Punti di forza a colpo d'occhio

• Wi-Fi a doppia banda: funzionamento simultaneo su 2,4 GHz e 5 GHz con 2x2 MIMO per migliorare il throughput e la stabilità della connessione
• Diagramma omnidirezionale: radiazione bilanciata su tutti gli azimut, progettata per ottime prestazioni in elevazione alle frequenze Wi-Fi più alte
• Involucro robusto: protezione contro l'ingresso di acqua e polvere IP69K con resistenza agli urti IK 10 e classificazione di infiammabilità UL 94-HB
• Design a basso profilo: involucro Ø99,3 mm x 36 mm in PC+ABS stabile ai raggi UV, privo di alogeni, con radome in ASA
• Montaggio versatile: opzioni di fissaggio a spina filettata, palo, parete, superficie e magnete per una facile installazione in diverse applicazioni
• Ampio range ambientale: funziona da -40°C a +80°C e resiste a velocità del vento fino a 220 km/h

Prestazioni e throughput

L'antenna integra due elementi Wi-Fi a doppia banda separati in un unico involucro, ciascuno operante su 2400–2500 MHz e 5000–7200 MHz. Il guadagno massimo raggiunge i 5 dBi nella banda a 2,4 GHz e i 7,5 dBi nella banda a 5 GHz, con un VSWR mantenuto a ≤2,5:1 sul 95% di entrambe le bande. Gli elementi radianti sono progettati per offrire eccellenti prestazioni alle frequenze più alte, dove la diversità del diagramma e il controllo dell'elevazione sono fondamentali per il throughput Wi-Fi.

Il supporto agli standard 802.11g, 802.11n, 802.11ac e 802.11ax consente l'integrazione con punti di accesso e dispositivi client Wi-Fi dalla versione 3 alla 6. La potenza di alimentazione è pari a 10 W con un'impedenza di ingresso nominale di 50 Ohm, e l'antenna include un cortocircuito in continua su entrambi i connettori.

Design e resistenza ambientale

L'involucro misura Ø99,3 mm per 36 mm e pesa 0,376 kg, rendendolo adatto per installazioni in spazi ridotti. Il radome è realizzato in PC+ABS privo di alogeni con finitura esterna in ASA stabile ai raggi UV di colore bianco, garantendo resistenza alla corrosione e idoneità per esposizioni prolungate all'aperto.

La protezione contro l'ingresso di acqua e polvere è classificata IP69K, e l'involucro presenta una resistenza agli urti IK 10 per la protezione contro il vandalismo. La resistenza alla nebbia salina è validata secondo MIL-STD 810G e ASTM B117, mentre la classificazione di infiammabilità soddisfa lo standard UL 94-HB. L'umidità relativa operativa arriva fino al 98%, e l'antenna resiste a velocità del vento inferiori a 220 km/h.

Installazione e connettività

Ciascuno dei due connettori è dotato di un cavo coassiale RTK-031 lungo 2 m terminato con un connettore SMA maschio, con incluso un adattatore RP-SMA per la compatibilità con i comuni attacchi dei punti di accesso. La perdita del cavo coassiale è specificata in 0,91 dB/m a 2400 MHz e 1,65 dB/m a 5800 MHz, consentendo agli installatori di considerare l'attenuazione della linea di alimentazione nella pianificazione del bilancio di collegamento.

Le opzioni di montaggio includono una spina filettata Ø20, supporto a palo, a parete, a superficie e a magnete, offrendo agli installatori flessibilità su tetti di veicoli, facciate di edifici e involucri di apparecchiature industriali. L'accessorio MBK-3 è elencato per ulteriori configurazioni di montaggio.

Applicazioni e casi d'uso

La PUCK-12 è progettata per applicazioni IoT e M2M nei settori dei trasporti, marittimo e costiero, commerciale e industriale, nonché agricolo. Le applicazioni tipiche includono le utility intelligenti come la misurazione di energia elettrica, gas e acqua, i sistemi per edifici intelligenti che coprono il controllo climatico, il controllo accessi, la sicurezza e l'irrigazione, oltre all'automazione industriale e ai macchinari robotizzati.

L'ingombro compatto e il diagramma omnidirezionale si adattano anche a installazioni Wi-Fi su segnaletica digitale e veicoli, dove è richiesta un'antenna robusta e a basso profilo su una piattaforma in movimento.

Conformità e garanzia

L'antenna è marcata CE e conforme alla direttiva RoHS 2011/65/UE. La qualità di produzione è garantita dalla certificazione ISO 9001:2015. Poynting offre una garanzia di 24 mesi su questo prodotto.
