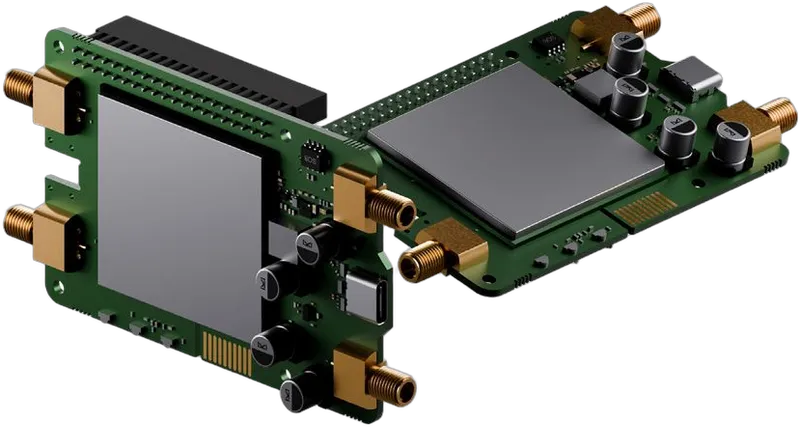

Teltonika · Modem · EBD021 · Calyx PI-Compatible 4G

Vantaggi a colpo d'occhio

• Espansione HAT+ compatta: installazione senza soluzione di continuità direttamente su Raspberry Pi 4 o 5 con il kit di montaggio incluso.
• Connettività 4G Cat 4: fino a 75 Mbps in downlink e 50 Mbps in uplink tramite LTE-FDD per connessioni mobili stabili.
• Controllo modem via GPIO: accensione, reset e gestione del modem direttamente tramite i pin del Raspberry Pi.
• Audio PCM: trasmissione audio pulita con bassa latenza tramite l'interfaccia digitale PCM.
• Utilizzo industriale robusto: temperatura operativa da -40 °C a 75 °C per ambienti impegnativi.
• Kit di montaggio incluso: tutti i componenti di fissaggio necessari sono forniti in dotazione.

Connettività e velocità dati

Il Calyx 4G supporta 4G LTE-FDD (Cat 4) con velocità fino a 75 Mbps in downlink e 50 Mbps in uplink, oltre a 4G LTE-TDD (Cat 4) con fino a 65 Mbps in downlink e 35 Mbps in uplink. In modalità DC-HSPA+ il modulo raggiunge 42 Mbps in downlink e 5,76 Mbps in uplink. Compatibile con le versioni precedenti, copre il 3G a 384 kbps in entrambe le direzioni, il 2G EDGE a 236,8 kbps e il 2G GPRS a 85,6 kbps. La release 3GPP implementata è la versione 9.

Le bande di frequenza supportate includono LTE-FDD B1, B3, B5, B7, B8, B20 e B28, oltre a LTE-TDD B38, B40 e B41. Per il 3G sono supportate le bande B1 e B8, mentre per il 2G le bande B3 e B8. Il modulo è quindi utilizzabile nelle reti mobili europee.

Design e installazione

Il Calyx 4G è stato progettato come modulo HAT+ per Raspberry Pi 4 e 5 e si collega direttamente all'header GPIO a 40 pin del single-board computer. Con dimensioni di 56 x 23,11 x 95,48 mm e un peso di 57 g, si integra in modo compatto negli setup esistenti. Il kit di montaggio incluso consente un fissaggio sicuro e stabile.

L'alimentazione avviene tramite l'header a 40 pin o USB con 5 VDC; sull'header a 40 pin sono disponibili 5 VDC e 3,3 VDC. La connessione dati verso l'host avviene tramite un'interfaccia USB 2.0 con connettore USB Type-C.

Interfacce e controllo del modem

Tramite l'header GPIO a 40 pin è possibile controllare direttamente il modem: l'ingresso PWR_KEY attiva il modem con un impulso di almeno 500 ms a livello logico da 0 a 3,3 V (active High). Un ingresso digitale separato risveglia il modem dalla modalità sleep, anch'esso active High a 0-3,3 V. L'ingresso di reset riavvia il modem, sempre active High.

L'interfaccia PCM funziona come interfaccia digitale con livello logico da 0 a 3,3 V e consente una trasmissione audio pulita con bassa latenza. Gli LED di stato per Power, NET IND e NET STAT forniscono informazioni sullo stato operativo e della rete. Uno slot Nano-SIM (4FF) con design push-pull e due connettori SMA per antenne cellulari completano le interfacce fisiche.

Certificazioni e conformità

Il Calyx 4G è certificato CE, UKCA, EAC, UCRF, RCM, CB e WEEE. La conformità include le norme EMC EN 55032:2015+A11:2020+A1:2020 e EN 55035:2017+A11:2020, nonché le norme EN 61000-3-3:2013+A1:2019+A2:2021 e EN IEC 61000-3-2:2019+A1:2021+A2:2024. Le omologazioni radio coprono EN 301 489-1 V2.2.3, EN 301 489-17 V3.3.1 e EN 301 489-52 V1.2.1.
