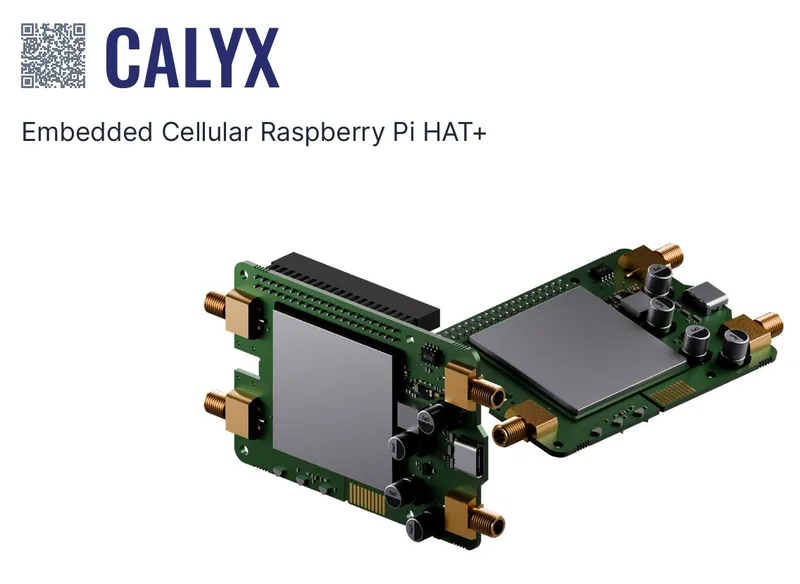

Teltonika · Modem · EBD050 · Calyx PI-Compatible 5G

Punti di forza del modem 5G compatibile Calyx PI Teltonika

• Montaggio diretto su Raspberry Pi 4/5 tramite header GPIO a 40 pin
• Velocità 5G Sub-6GHz fino a 3,4 Gbps in download (4x4 MIMO)
• Controllo GPIO del modem: accensione, reset e attivazione tramite impulso
• Audio PCM per trasferimento audio a bassa latenza
• USB 3.0 tramite porta USB Type-C
• Quattro antenne SMA per la connettività mobile
• Temperatura di esercizio da -40 °C a 75 °C

Prestazioni e velocità cellulari

Il modem supporta la 5G NR in modalità SA e NSA sulle frequenze Sub-6GHz. In modalità SA/NSA, raggiunge velocità in download di 2,4/3,4 Gbps grazie al 4x4 MIMO e velocità in upload di 900/550 Mbps in configurazione 2x2. In modalità standalone 5G NR SA, la velocità in download è di 223 Mbps e quella in upload di 123 Mbps.

La compatibilità 4G LTE Cat 19 consente velocità in download fino a 1,6 Gbps e in upload fino a 200 Mbps. Il modem gestisce anche la 4G LTE Cat 4 con velocità fino a 195 Mbps in download e 105 Mbps in upload, oltre alla 3G con velocità fino a 42 Mbps in download e 5,76 Mbps in upload. Il modulo cellulare è conforme allo standard 3GPP Release 17.

Design e alimentazione

Il modem misura 56 x 23,11 x 100,8 mm e pesa 57 g. Si monta su Raspberry Pi 4/5 utilizzando il kit di montaggio incluso. L'alimentazione è fornita tramite l'header a 40 pin con tensioni di 5 VDC e 3,3 VDC, con una tensione di ingresso di 5 VDC.

Quattro connettori per antenna SMA sono dedicati alla connettività mobile. Lo slot per scheda SIM accetta una Nano SIM (4FF) con meccanismo push-pull. I LED di stato indicano l'alimentazione, NET IND e NET STAT.

Controllo GPIO e interfacce

L'header GPIO a 40 pin consente di controllare il modem direttamente dai pin del Raspberry Pi. La funzione PWR_KEY attiva il modem tramite un impulso di almeno 500 ms su un ingresso digitale con livello logico 0-3,3 V, attivo su livello alto. Il risveglio del modem funziona su un ingresso digitale con livello logico 0-3,3 V, attivo su livello basso. Il reset del modem avviene su un ingresso digitale con livello logico 0-3,3 V, attivo su livello alto.

Un'interfaccia audio PCM offre un trasferimento audio digitale con livello logico 0-3,3 V. La connettività dati utilizza un connettore USB Type-C con velocità USB 3.0.

Bande di frequenza e copertura regionale

Per le regioni EMEA, APAC e Brasile, il modem copre le bande 5G NR n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n71, n75, n76, n77 e n78. Le bande 4G LTE-FDD includono B1, B3, B5, B7, B8, B20, B28, B32 e B71, mentre le bande LTE-TDD includono B38, B40, B41, B42 e B43. Le bande 3G coperte sono B1, B5 e B8.

Per il Nord America, le bande 5G NR SA e NSA includono n2, n5, n7, n12, n13, n14, n25, n26, n29, n30, n38, n41, n48, n66, n70, n71, n77 e n78. Le bande 4G LTE-FDD coprono B2, B4, B5, B7, B12, B13, B14, B17, B25, B26, B29, B30, B66 e B71, mentre le bande LTE-TDD coprono B38, B41, B42, B43 e B48.

Conformità e certificazioni

Il modem è certificato CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB e WEEE. Soddisfa gli standard EN 55032:2015+ A11:2020 + A1:2020 e EN 55035:2017+A11:2020 per la compatibilità elettromagnetica, nonché gli standard EN 61000-3-3:2013+A1:2019+A2:2021 e EN IEC 61000-3-2:2019+A1:2021+A2:2024 per le emissioni armoniche. La conformità agli standard radio include EN 301 489-1 V2.2.3 e EN 301 489-3 V2.3.2. L'intervallo di temperatura di esercizio va da -40 °C a 75 °C.
