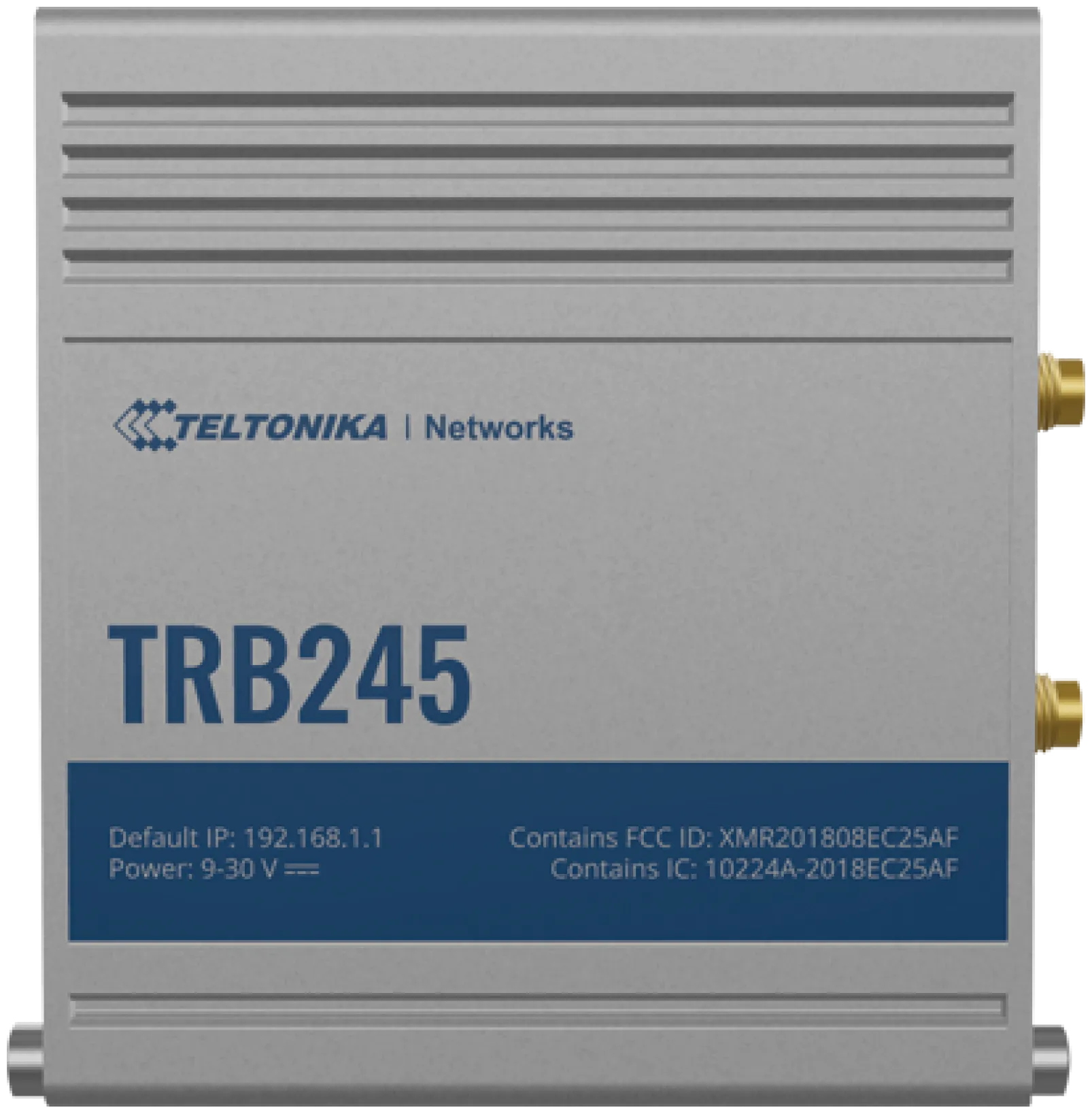

Teltonika TRB245 Industrie-LTE-Cat-4-Gateway mit Digital-I/O und GNSS

Punti chiave a colpo d'occhio

• Connettività cellulare LTE Cat 4 fino a 150 Mbps in download, con fallback 3G fino a 42 Mbps e 2G fino a 236,8 kbps
• Doppia SIM con failover automatico in caso di segnale debole, limite dati, limite SMS, roaming, rete rifiutata o fallimento della connessione
• Interfacce seriali RS232 e RS485 su morsettiera industriale a 16 pin, velocità da 300 a 3.000.000 baud
• Ingressi/uscite configurabili: 3 pin digitali configurabili e 1 ingresso analogico 0-30 V per monitoraggio e controllo remoto
• GNSS multi-costellazione: GPS, GLONASS, BeiDou, Galileo e QZSS tramite connettore SMA dedicato
• Modbus TCP e RTU in modalità master e slave, con filtraggio per Slave ID e formati dati a 8, 16 e 32 bit
• Temperatura di esercizio da -40 °C a 75 °C, involucro in alluminio con montaggio su guida DIN

Connettività cellulare e doppia SIM

La TRB245 supporta le reti 4G/LTE Cat 4 con velocità di download fino a 150 Mbps, oltre a 3G fino a 42 Mbps e 2G fino a 236,8 kbps. Due slot Mini SIM (2FF) consentono ridondanza operativa: il failover automatico si attiva in caso di segnale debole, superamento del limite dati o SMS, roaming, assenza di rete, rete rifiutata o fallimento della connessione dati. Il modulo mobile funziona in modalità bridge, stabilendo una connessione diretta tra l'operatore mobile e il dispositivo sulla LAN. La gestione delle bande copre le regioni Europa, Medio Oriente, Africa e Thailandia con le bande LTE-FDD B1, B3, B7, B8, B20 e B28A, oltre alle bande LTE-TDD B38, B40 e B41. L'antenna mobile si collega tramite connettore SMA e copre le gamme di frequenza 698-960 MHz e 1710-2690 MHz con impedenza di 50 Ω, VSWR inferiore a 3 e guadagno di 3 dBi in modalità omnidirezionale.

Interfacce seriali, Ethernet e ingressi/uscite

Il gateway dispone di una porta Ethernet RJ45 10/100 Mbps conforme agli standard IEEE 802.3 e IEEE 802.3u, con supporto auto MDI/MDIX. Le interfacce seriali RS232 e RS485 sono accessibili tramite la morsettiera industriale a 16 pin: la RS232 espone i segnali TX, RX, RTS e CTS, mentre la RS485 espone D+, D-, R+ e R- in interfaccia a 2 o 4 fili. Le velocità configurabili vanno da 300 a 3.000.000 baud, con 7 o 8 bit di dati, 1 o 2 bit di stop, parità None, Even o Odd, e controllo di flusso None, RTS/CTS o Xon/Xoff. Tre pin D1, D2 e D3 sono configurabili come ingresso o uscita digitale: in uscita a collettore aperto, erogano un massimo di 30 V e 300 mA; in ingresso, 0-6 V viene rilevato come livello logico basso e 8-30 V come livello logico alto. Un pin analogico A accetta una gamma di tensione da 0 a 30 V.

Posizionamento GNSS multi-costellazione

La TRB245 integra un ricevitore GNSS che supporta cinque sistemi di posizionamento: GPS, GLONASS, BeiDou, Galileo e QZSS. L'antenna GNSS si collega tramite un connettore SMA dedicato e opera nella gamma di frequenze 1575,42-1602 MHz, con tensione di alimentazione da 2,2 a 5 VDC, VSWR inferiore a 1,5, guadagno tipico di 28 dB e polarizzazione RHCP. Questa capacità di geolocalizzazione multi-costellazione rafforza l'idoneità del gateway per applicazioni di tracciamento asset e geofencing in ambienti industriali.

Sicurezza, VPN e firewall

Il gateway implementa tunnel VPN IPSec con IKEv1 e IKEv2, supportando cinque metodi di cifratura DES, 3DES, AES128, AES192 e AES256. OpenVPN consente l'esecuzione simultanea di più client e server con dodici metodi di cifratura. Sono supportati anche PPTP e L2TP. L'autenticazione si basa su chiavi pre-condivise e certificati X.509. Il firewall offre regole preconfigurate attivabili tramite WebUI, configurazione illimitata tramite CLI, oltre a DMZ, NAT e NAT-T. I metodi di cifratura includono DES-CBC, AES-128-CBC, AES-192-CBC e AES-256-CBC, tra gli altri.

Gestione remota e protocolli Modbus

La TRB245 si gestisce tramite HTTP/HTTPS, CLI, SMS e la piattaforma Teltonika Remote Management Systems (RMS). Il controllo via SMS consente il riavvio, l'attivazione/disattivazione dei dati mobili, il comando delle uscite, la lettura e l'invio di SMS tramite HTTP POST/GET, oltre allo sgancio/aggancio con timer. L'aggiornamento firmware avviene da file o dal server, con backup della configurazione e punti di ripristino. Il supporto Modbus copre le modalità TCP e RTU in master e slave: sono supportate le funzioni 01, 02, 03, 04, 05, 06, 15 e 16, con formati dati a 8 bit (INT, UINT), 16 bit (INT, UINT, MSB o LSB first) e 32 bit (float, INT, UINT in ABCD, DCBA, CDAB, BADC). Il filtraggio Modbus TCP Slave ID risponde a un ID compreso tra 1 e 255 o a tutti. I protocolli di rete includono TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, SSH, DHCP e Telnet.

Design hardware e alimentazione

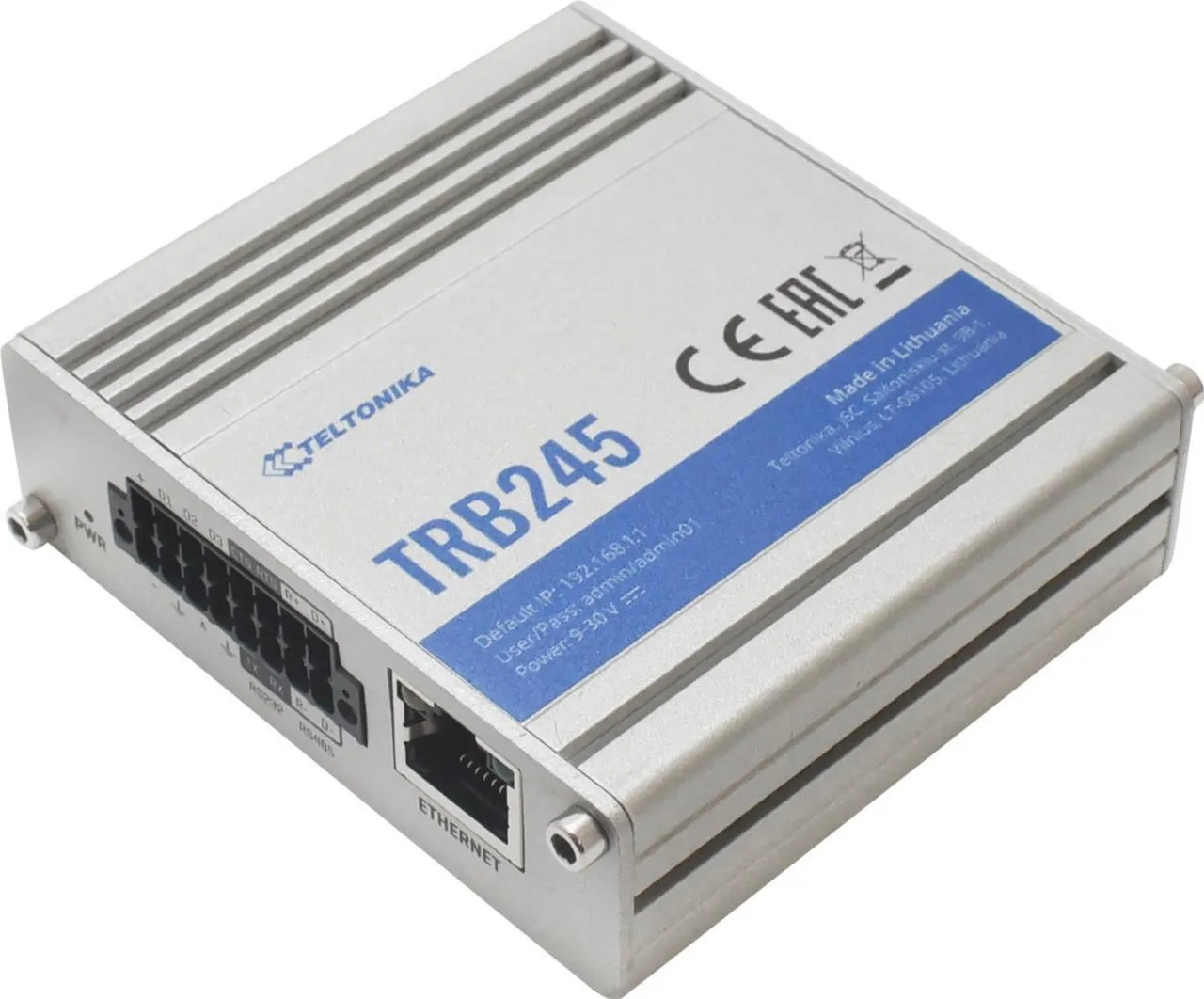

L'involucro in alluminio misura 74 x 83 x 25 mm per un peso di 165 g e offre montaggio su guida DIN, a parete (kit aggiuntivo richiesto) o su superficie piana. L'alimentazione avviene tramite due pin della morsettiera industriale a 16 pin, con una gamma di tensione da 9 a 30 VDC. Il consumo è inferiore a 1,2 W a riposo e inferiore a 5 W a pieno carico. La protezione include protezione contro l'inversione di polarità e protezione contro le sovratensioni di +/-1 kV per un massimo di 50 μs. Il processore Qualcomm QCA9531 con architettura MIPS 24kc a 650 MHz è affiancato da 64 MB di RAM DDR2 e 16 MB di memoria Flash SPI, di cui 4 MB disponibili per l'utente. Otto LED di stato indicano lo stato delle connessioni, l'intensità del segnale mobile, l'alimentazione e la porta Ethernet. Il pulsante di reset consente il riavvio e il ripristino delle impostazioni di fabbrica.
