Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0003-V2-13 · weiß · SMA (M) · 1,8-4,5 dBi · SMA-Male · 2 Meter Kabel · IP67

Основные преимущества

• Сверхширокий диапазон, охватывающий частоты от 410 до 3800 МГц, включая диапазоны 450 МГц и CBRS 3,5 ГГц
• 2x2 MIMO LTE с декоррелированными антеннами для повышенной производительности MIMO в сотовых диапазонах
• Активный GPS/GLONASS, работоспособный до -40°C с усилением 21 дБи
• Независимость от заземляющей плоскости для гибкой установки на любые поверхности
• Защита IP68 и ударопрочность IK10 для эксплуатации в суровых условиях
• Многообразие креплений: штыревое, поверхностное и магнитное

Производительность и покрытие

Антенна MIMO-3-13 охватывает сотовые частоты от 410 МГц до 3800 МГц, включая современные диапазоны от 698 МГц до 2700 МГц, а также перспективные спектры LTE и 5G на 450 МГц и CBRS 3,5 ГГц. Максимальное усиление достигает 5,8 дБи в сотовых диапазонах, с показателями 1 дБи на 410–470 МГц, 3,5 дБи на 698–960 МГц и 4 дБи на 3400–3800 МГц. Сверхширокополосная производительность обеспечивает работу с различными операторами и технологиями, сохраняя готовность к будущим приложениям 5G вплоть до 3,8 ГГц.

Встроенная активная система GPS/GLONASS обеспечивает усиление 21 дБи при номинальном импедансе 50 Ом, напряжении постоянного тока 2,7–3,3 В и токе 5–15 мА. Коэффициент шума не превышает 1,5 дБ, а затухание вне полосы составляет не менее 12 дБ на f0+50 МГц и не менее 16 дБ на f0-50 МГц. Поляризация — вертикальная линейная, диаграмма направленности — всенаправленная, что обеспечивает отличный баланс между всенаправленностью, разнообразием диаграмм и качеством излучения на требуемой высоте.

Конструкция и надёжность

Корпус антенны MIMO-3-13 изготовлен из УФ-стабильного ASA ярко-белого цвета Pantone P 179-1 C, с габаритами 253 мм × 128 мм × 144 мм и массой 1,2 кг. Степень защиты от воды — IP68, что гарантирует водонепроницаемость для морских и транспортных применений. Ударопрочность соответствует классу IK10, а класс горючести корпуса — UL 94-HB.

Антенна работает в диапазоне температур от -40°C до +80°C при относительной влажности до 98%. Выдерживает ветровые нагрузки до 220 км/ч. Условия хранения также охватывают температуры от -40°C до +80°C при влажности от 5% до 95% без конденсации. Антенна подходит для использования как внутри помещений, так и на открытом воздухе.

Подключение и кабели

Антенна MIMO-3-13 оснащена двумя сотовыми портами и одним портом GPS/GLONASS, все с разъёмами SMA типа «папа». К каждому порту подключён коаксиальный кабель Twin HDF 195 RTK-031 длиной 2 метра. Потери в кабеле зависят от частоты: 0,250 дБ/м на 400 МГц, 0,385 дБ/м на 900 МГц, 0,565 дБ/м на 1800 МГц, 0,666 дБ/м на 2400 МГц и 0,788 дБ/м на 3000 МГц. Для GPS-порта потери на 1500 МГц составляют 0,71 дБ/м.

КСВН сотовых портов 1 и 2 не превышает 2,5:1 на 90% диапазонов, а КСВН GPS-порта — не более 1,5:1. Допустимая мощность питания составляет 10 Вт для сотовых портов и 50 Вт для GPS-порта. Номинальный входной импеданс — 50 Ом, предусмотрено заземление.

Установка и развёртывание

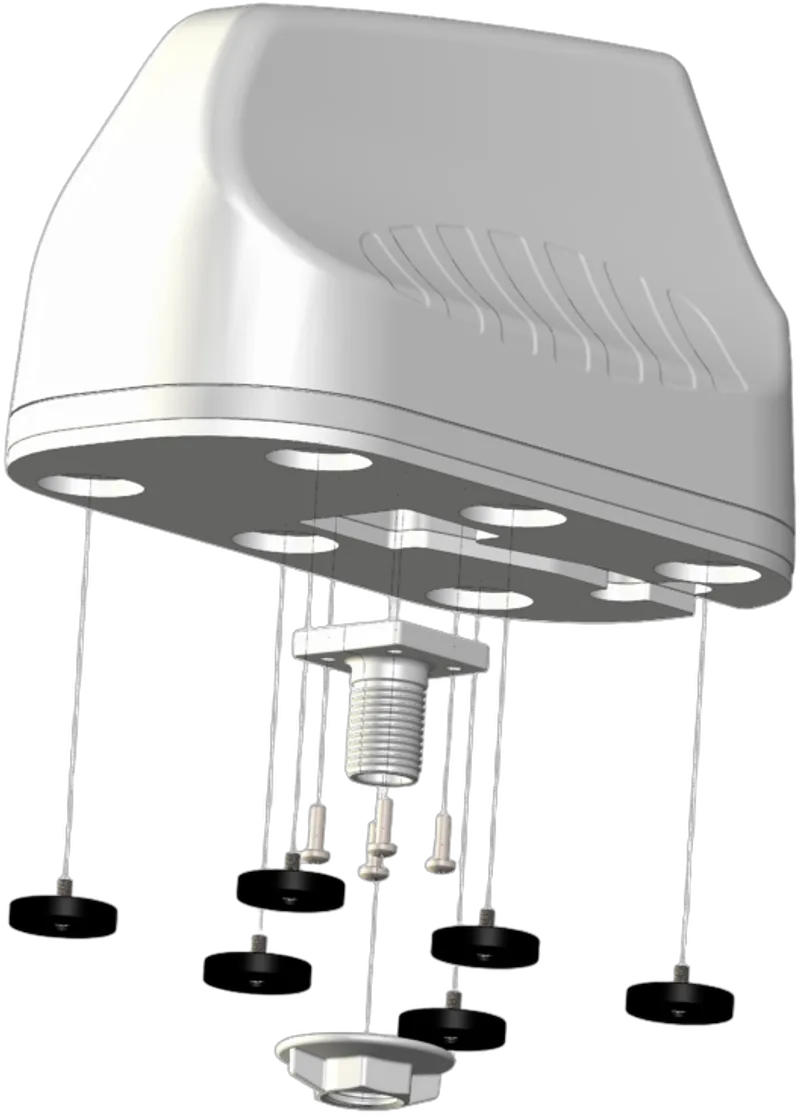

Антенна MIMO-3-13 предлагает три варианта крепления: штыревое, поверхностное и магнитное, что упрощает её установку на различных типах транспортных средств и конструкций. Независимость от заземляющей плоскости позволяет монтировать её на разнообразные поверхности без ухудшения характеристик. Основные области применения — коммерческий и промышленный транспорт, морские и прибрежные среды, а также системы M2M и IoT, использующие широкий спектр радиотехнологий.

Антенна поддерживает технологии 5G RedCap, CDMA450, сотовые сети LTE/2G/3G/4G/5G и GPS/GLONASS. Обеспечивает работу во множестве диапазонов 5G (n1–n256) и LTE/4G (B1–B106), а также стандарт Wi-Fi 3 (802.11g). Дополнительно доступен аксессуар для крепления MBK-1.

Соответствие и сертификация

Антенна MIMO-3-13 соответствует директиве RoHS 2011/65/EU и сертифицирована по стандартам ISO 9001:2015 и CE. На изделие предоставляется гарантия 24 месяца. Производитель применяет документированный процесс контроля качества под номером TS-A-MIMO-0003-V2-13 REV 4, обновлённый в августе 2020 года.
