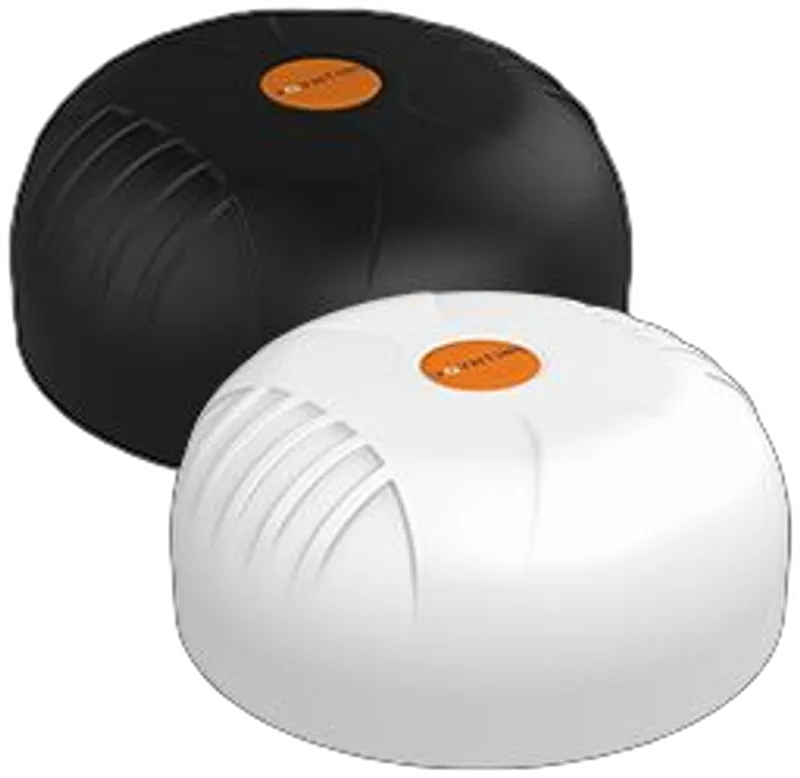

Poynting · Antennen · 5G/LTE · KFZ/Marine · A-MIMO-0004-V1-15-B · Wi-Fi · schwarz · SMA (M) · 3,5~6dBi · GPS/Glonass · 2M SMA-M Kabel · IP69K

Производительность и связь

Антенна оснащена двумя сотовыми антеннами MIMO, работающими в пяти частотных диапазонах: 617–960 МГц, 1427–1517 МГц, 1710–2700 МГц, 3400–4200 МГц и 5000–6000 МГц. Такое покрытие поддерживает современные технологии LTE и 5G, включая 5G RedCap, CDMA450, а также стандарты сотовой связи от 2G до 5G. Максимальное усиление достигает 6 дБи в сотовых диапазонах, с конкретными значениями: -0,5 дБи на 617–960 МГц, 3,5 дБи на 1427–1517 МГц, 5,5 дБи на 1710–2700 МГц, 5,5 дБи на 3400–4200 МГц и 6 дБи на 5000–6000 МГц.

Две двухдиапазонные антенны Wi-Fi обеспечивают одновременную работу в диапазонах 2,4 ГГц и 5 ГГц с поддержкой 2x2 MIMO, совместимы с Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) и Wi-Fi 6E (802.11ax). Усиление Wi-Fi составляет 7 дБи. Встроенная антенна GPS/ГЛОНАСС работает на частотах 1575,42 МГц и 1600 МГц с коэффициентом усиления 21 дБи и коэффициентом шума ≤1,5 дБ.

Конструкция и надёжность

Корпус антенны имеет класс защиты от проникновения воды IP69K и класс ударопрочности IK 10, что делает её пригодной для эксплуатации в сложных условиях как на открытом воздухе, так и внутри помещений. Обтекатель изготовлен из галогенонесодержащего материала PC+ABS с УФ-стабильным покрытием ASA и имеет класс пожаростойкости UL 94-HB. Рабочий диапазон температур составляет от -40°C до +80°C, диапазон температур хранения аналогичен.

Антенна выдерживает скорость ветра до 220 км/ч и прошла испытания на устойчивость к соляному туману по стандартам MIL-STD 810G и ASTM B117. Рабочая относительная влажность достигает 98%, а влажность при хранении — от 5% до 95% без конденсации. Габариты изделия: Ø160 мм x 65 мм, цвет — чёрный.

Монтаж и установка

Антенна оснащена пятью портами: двумя для LTE, двумя для Wi-Fi и одним для GPS/ГЛОНАСС. Каждый порт подключён через коаксиальный кабель RTK-031 длиной 2 м с разъёмами SMA (M). Кронштейн крепления поддерживает резьбовые штыри Ø25 мм с толщиной зажима до 70 мм, что позволяет устанавливать антенну на столб, стену, поверхность и морские конструкции. Также доступен дополнительный магнитный крепёж.

В комплект входит аксессуар MBK-1 для монтажа, упаковка имеет размеры 230 мм x 220 мм x 150 мм. Предусмотрено заземление. Антенна поддерживает конфигурации 2x2 MIMO для LTE и 2x2 MIMO для Wi-Fi с всенаправленной диаграммой излучения.

Области применения и соответствие стандартам

Антенна предназначена для коммерческого и промышленного использования, морских и прибрежных зон, а также транспортных и мобильных приложений. Она объединяет технологии сотовой связи, Wi-Fi и GPS/ГЛОНАСС в одном корпусе, что устраняет необходимость в нескольких отдельных антеннах на транспортных средствах и судах.

Соответствие нормативным требованиям включает RoHS 2011/65/EU, ISO 9001:2015 и сертификацию CE. Продукт имеет европейский омологационный номер E1*10R06/02*9871*00 и поставляется с 24-месячной гарантией.

Технические характеристики

• Частотные диапазоны (сотовая связь): 617–960 МГц | 1427–1517 МГц | 1710–2700 МГц | 3400–4200 МГц | 5000–6000 МГц
• Рабочий диапазон частот (сотовая связь): 410–3800 МГц
• Максимальное усиление (сотовая связь): 6 дБи
• Усиление по диапазонам: -0,5 дБи @ 617–960 МГц | 3,5 дБи @ 1427–1517 МГц | 5,5 дБи @ 1710–2700 МГц | 5,5 дБи @ 3400–4200 МГц | 6 дБи @ 5000–6000 МГц
• Частоты Wi-Fi: 2400–2500 МГц | 5000–7200 МГц
• Усиление Wi-Fi: 7 дБи
• Частота GPS/ГЛОНАСС: 1575,42 МГц / 1600 МГц
• Усиление GPS/ГЛОНАСС: 21 дБи
• КСВН: <2:1
• Допустимая мощность питания: 10 Вт
• Максимальная мощность: 50 Вт
• Входной импеданс: 50 Ом (номинал)
• Поляризация: Линейная вертикальная
• Направленность: Всенаправленная
• Конфигурация MIMO: 2x2 MIMO LTE/5G, 2x2 MIMO Wi-Fi
• Порты: 5 (2 LTE, 2 Wi-Fi, 1 GPS/ГЛОНАСС)
• Тип коаксиального кабеля: RTK-031
• Длина коаксиального кабеля: 2 м
• Тип разъёма: SMA (M)
• Потери в коаксиальном кабеле: 0,56 дБ/м @ 900 МГц | 0,785 дБ/м @ 1800 МГц | 1,2 дБ/м @ 3000 МГц
• Короткое замыкание по постоянному току: Да
• Напряжение постоянного тока: 2,7–3,3 В
• Ток постоянного тока: 5–15 мА
• Коэффициент шума: ≤1,5 дБ
• Затухание внеполосных сигналов: 12 дБ мин. f0+50 МГц, 16 дБ мин. f0-50 МГц
• Габариты: Ø160 мм x 65 мм
• Цвет обтекателя: Чёрный
• Материал обтекателя: PC+ABS (без галогенов) с УФ-стабильным покрытием ASA
• Класс защиты: IP69K
• Ударопрочность: IK 10
• Рабочая температура: -40°C до +80°C
• Температура хранения: -40°C до +80°C
• Рабочая относительная влажность: До 98%
• Влажность при хранении: 5% до 95% без конденсации
• Устойчивость к ветру: ≤220 км/ч
• Устойчивость к соляному туману: MIL-STD 810G/ASTM B117
• Класс пожаростойкости корпуса: UL 94-HB
• Условия эксплуатации: Наружные/внутренние
• Тип монтажа: На столб, стену, поверхность, морские конструкции, опционально — магнитное крепление
• Кронштейн крепления: Резьбовые штыри Ø25 мм (толщина зажима до 70 мм)
• Аксессуары: MBK-1
• Габариты упаковки: 230 мм x 220 мм x 150 мм
• Заземление: Предусмотрено
• Стандарты Wi-Fi: Wi-Fi 3 (802.11g), Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
• Технологии: 5G RedCap, CDMA450, Сотовая связь (LTE/2G/3G/4G/5G), GPS/ГЛОНАСС, Wi-Fi
• Соответствие стандартам: RoHS 2011/65/EU, ISO 9001:2015, CE, IP69K
• Номер европейской омологации: E1*10R06/02*9871*00
• Гарантия: 24 месяца
