Poynting · Antennen · RFID · Mast · A-PATCH-026 · N-Type (F) · 8,7 dbi · 1 Meter Kabel

Основные преимущества

• Направленная антенна со средним коэффициентом усиления 8 дБи в диапазоне частот 820–970 МГц
• Линейная поляризация как узкополосная высокопроизводительная антенна для RFID-технологий
• Прочный корпус с классом защиты IP65 и ударопрочностью IK08 для эксплуатации внутри и вне помещений
• Кабель заводской установки типа HDF 195 с разъёмом N-Type
• Монтаж на мачту с компактными размерами 250 × 250 × 40 мм
• Сертифицирована по стандартам RoHS, ISO 9001:2015 и CE

Характеристики и рабочий диапазон частот

Антенна работает как узкополосная RFID-антенна в диапазоне частот 820–970 МГц и обеспечивает пиковый коэффициент усиления 8 дБи. Она однонаправленная и имеет линейную поляризацию. КСВН составляет менее 1,4:1 на 80 % полосы.

Входное сопротивление — 50 Ом (номинальное), допустимая мощность на входе — 10 Вт. Предусмотрено замыкание по постоянному току. Потери в коаксиальном кабеле составляют 0,385 дБ/м на частоте 900 МГц.

Конструкция и условия эксплуатации

Антенна имеет прочный корпус с классом защиты IP65 и ударопрочностью IK08. Обтекатель выполнен из безгалогенного АБС-пластика цвета RAL 7047. Антенна предназначена для эксплуатации внутри и вне помещений.

Диапазон рабочих температур составляет от -20°C до +70°C при относительной влажности воздуха до 98 %. Устойчивость к ветровым нагрузкам — до 160 км/ч. Стойкость к соляному туману соответствует стандартам MIL-STD 810F/ASTM B117, а класс горючести корпуса — UL 94-HB.

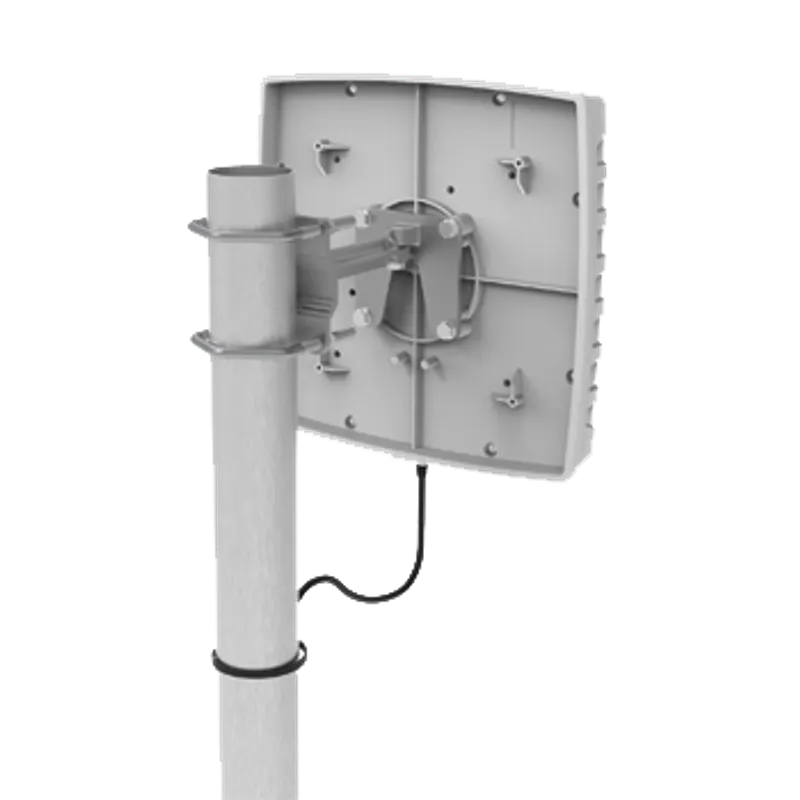

Монтаж и подключение

Антенна поставляется с заводским коаксиальным кабелем HDF-195 длиной 0,3 м и разъёмом N-Type. Она имеет один порт и сконфигурирована как SISO-антенна. Монтаж осуществляется на мачту.

Габариты изделия: 250 мм × 250 мм × 40 мм, масса — 0,57 кг. Размеры упаковки: 335 мм × 250 мм × 95 мм, масса в упаковке — 0,75 кг.
