Poynting · Antennen · 5G/LTE · Gebäude · A-UDAS-0001-V1 · schwarz

Основные преимущества

• Широкополосность: Работа в диапазоне 617–6000 МГц
• 5G/LTE: Покрытие основных мобильных диапазонов
• Wi-Fi: Поддержка двух диапазонов: 2,4 ГГц и 5 ГГц
• MIMO: 2x2 MIMO с двухпортовым подключением
• Компактность: Малые габариты и плоская конструкция
• Надёжность: Прочный корпус

Рабочие характеристики и частотный диапазон

Антенна функционирует в диапазоне частот 617–6000 МГц, охватывая основные полосы 5G/LTE. Также поддерживает двухдиапазонный Wi-Fi для 2,4 ГГц и 5 ГГц. Возможности 2x2 MIMO с двухпортовым подключением расширяют сферу применения антенны в беспроводных сетях. Входной импеданс составляет 50 Ом (номинал), а КСВН — менее 2:1. Максимальная входная мощность — 10 Вт.

Конструкция и условия эксплуатации

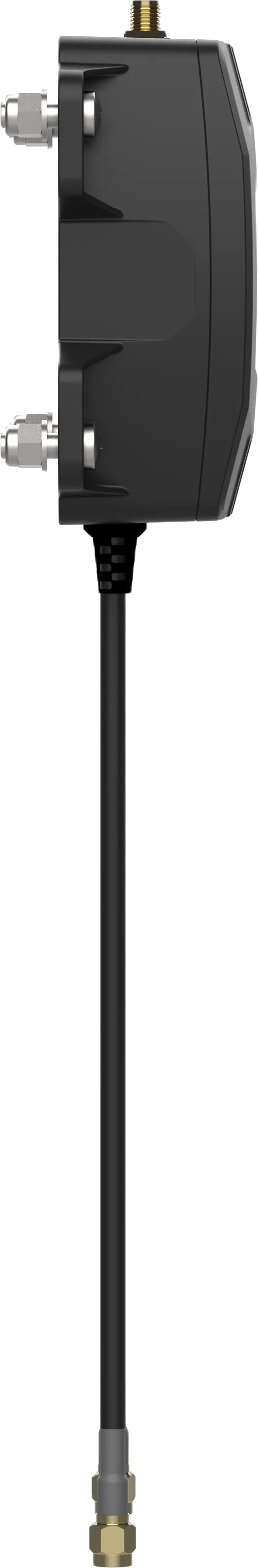

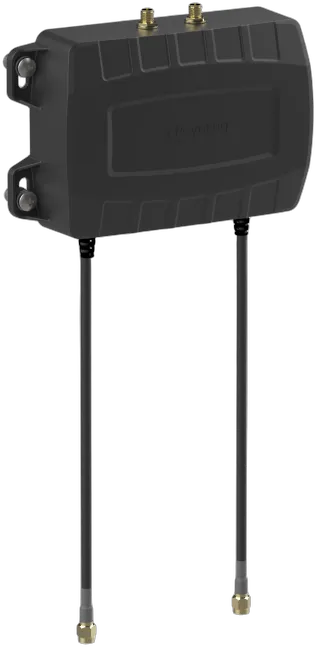

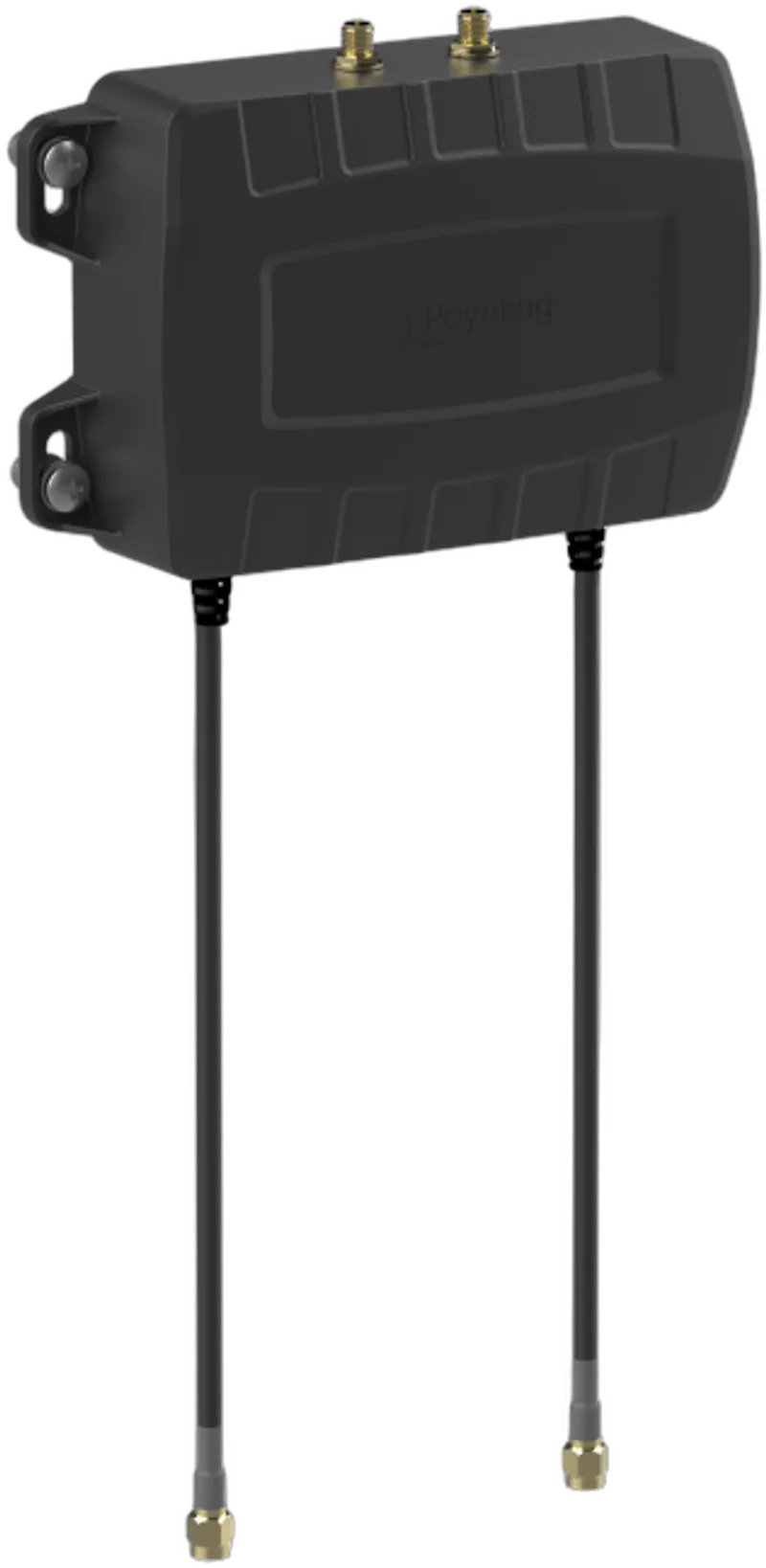

Корпус выполнен из ПК-АБС с УФ-стабилизатором и предназначен для использования как внутри, так и снаружи помещений. Степень защиты IP 65 соответствует классу NEMA 4X. Ударопрочность соответствует классу IK 08, а корпус имеет класс горючести UL 94-HB. Антенна выдерживает рабочие температуры от -40 °C до +70 °C и скорость ветра до 160 км/ч. Допустимая относительная влажность в рабочем режиме — до 98 %. Габариты без кабеля, разъёмов и клейкой ленты: 95 мм × 158 мм × 39 мм. Монтаж осуществляется на поверхность.

Разъёмы и кабельная система

Антенна оснащена коаксиальным кабелем длиной 0,2 м с разъёмом SMA (F) на SMA (M). Потери в кабеле на частоте 900 МГц составляют 0,535 дБ/м, на 1500 МГц — 0,76 дБ/м, на 1800 МГц — 0,79 дБ/м. На 2400 МГц потери достигают 0,97 дБ/м, на 3000 МГц — 1,1 дБ/м, а на 5800 МГц — 2,0 дБ/м. Предусмотрено замыкание по постоянному току.

Сертификация и соответствие стандартам

Антенна соответствует директиве RoHS 2011/65/EU и сертифицирована по стандарту ISO 9001:2015. Имеет маркировку CE. Устойчивость к соляному туману подтверждена по MIL-STD 810F и ASTM B117. Гарантия производителя составляет 24 месяца.
