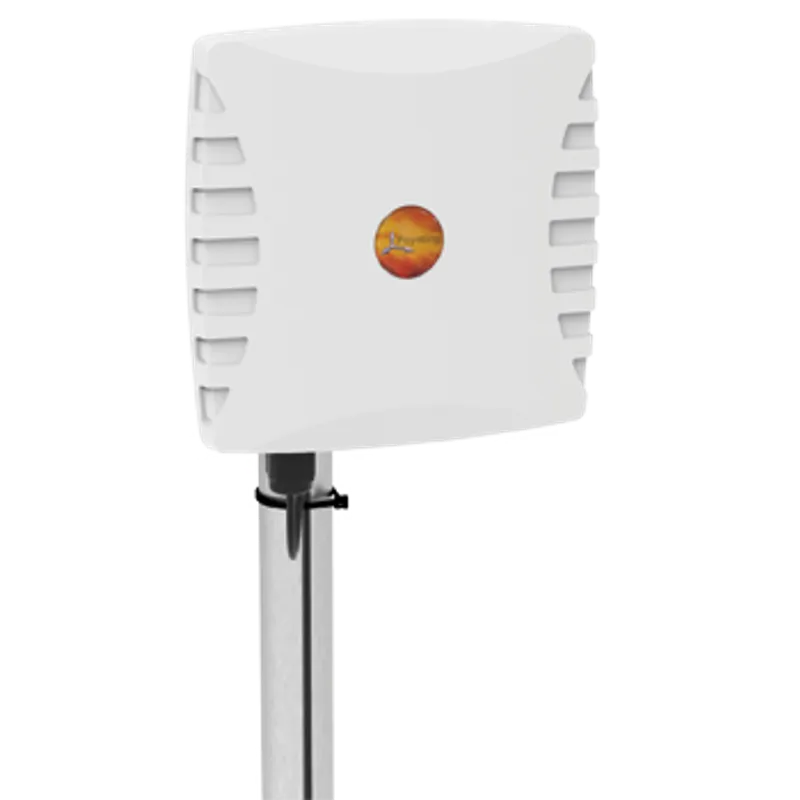

Poynting · Antennen · Wi-Fi · Mast/Wand · A-WLAN-060-V1 · weiß · SMA (F) · 2,4 GHz/5GHz · 18dBi Dual-Band-Directional Antenne

Ключевые преимущества

• Двухдиапазонная работа: одновременное покрытие Wi-Fi-диапазонов 2,4 ГГц и 5 ГГц в одном корпусе
• Высокое усиление: до 18 dBi в диапазоне 5 ГГц для надёжных соединений на больших расстояниях
• Поддержка CBRS: работа в диапазоне 3,5 ГГц для перспективных технологий 5G
• Защита от внешних воздействий: корпус с классом IP 65, устойчивый к вандализму и воздействию воды
• Простой монтаж: кронштейн для установки на стену и мачту входит в комплект поставки
• Прокладка кабеля без потерь: кабель проводится через обходную гермовводку, что исключает потери на разъёмах

Производительность и частотные диапазоны

Антенна WLAN-60 разработана для работы в двух Wi-Fi-диапазонах — 2,4 ГГц и 5 ГГц — и обеспечивает эффективное использование радиоспектра. Максимальный коэффициент усиления составляет 13 dBi в диапазоне 2400–2500 МГц и 18 dBi в диапазоне 5000–6000 МГц. Антенна также поддерживает диапазон 3300–3800 МГц, соответствующий полосе CBRS, с пиковой мощностью 15 dBi. Совместимость со стандартами IEEE 802.11b/g/n и 802.11ac позволяет подключать антенну к любым точкам доступа Wi-Fi, как устаревшим, так и современным двухдиапазонным.

Направленная конструкция с высоким коэффициентом усиления делает антенну пригодной для создания соединений «точка-точка» в условиях насыщенного радиочастотного окружения. Антенна помогает устранить проблему насыщения каналов и обеспечивает высокую гибкость при построении беспроводных сетей.

Конструкция и устойчивость к внешним воздействиям

Корпус антенны изготовлен из ударопрочного пластика ABS, не содержащего галогенов, который также устойчив к воздействию кислот и других химических веществ, встречающихся на промышленных объектах. Класс защиты от проникновения воды и пыли — IP 65. Антенна рассчитана на эксплуатацию при температурах от −40°C до +70°C и относительной влажности до 98%. Устойчивость к воздействию соляного тумана подтверждена испытаниями по стандартам MIL-STD 810F и ASTM B117.

Корпус выдерживает ветровые нагрузки до 160 км/ч и имеет степень ударопрочности IK 08. Класс огнестойкости материала корпуса — UL 94-HB. Габариты антенны составляют 240 × 240 × 60 мм при весе 0,76 кг, что обеспечивает лёгкость конструкции и удобство установки.

Подключение и монтаж

Антенна оснащена разъёмом SMA (F), который расположен внутри корпуса. Боковая панель корпуса открывается для доступа к разъёму, после чего кабель можно провести через обходную гермовводку. Это позволяет использовать цельный кабель без необходимости соединения с удлинительными кабелями, что исключает потери на разъёмах и избавляет от необходимости герметизации соединений при наружной установке. Входное сопротивление антенны — 50 Ом, максимальная подводимая мощность — 10 Вт, КСВН — менее 2,5:1. Поляризация — линейная вертикальная, предусмотрен режим постоянного замыкания по постоянному току.

В комплект поставки входит кронштейн для установки на стену и мачту, что обеспечивает гибкость вариантов монтажа. Антенна подходит как для наружной, так и для внутренней установки.

Области применения

Антенна WLAN-60 предназначена для применения в городских и сельских условиях, а также в системах IoT и межмашинного взаимодействия (M2M). Направленная характеристика и высокое усиление позволяют использовать антенну для организации стабильных беспроводных соединений на значительных расстояниях, включая сценарии «точка-точка» в условиях повышенного радиочастотного шума. Поддержка диапазона 3,5 ГГц CBRS обеспечивает готовность к будущим технологиям 5G.

Сертификация и гарантия

Антенна соответствует директиве RoHS 2011/65/EU, стандарту системы менеджмента качества ISO 9001:2015 и имеет маркировку CE. Производитель предоставляет гарантию сроком на 24 месяца.
